AMES OAMI Mechanical Training Manual for Standard and Portable Typewriters
By: Clarence Leroy Jones
In 3 Volumes plus Addendum - Published 1945
Volume Three: Noiseless Typewriters
By: Byron L. Wolfe, Illustrations by: R. J. Tiller & Jack Lewis
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-1_003.jpg)

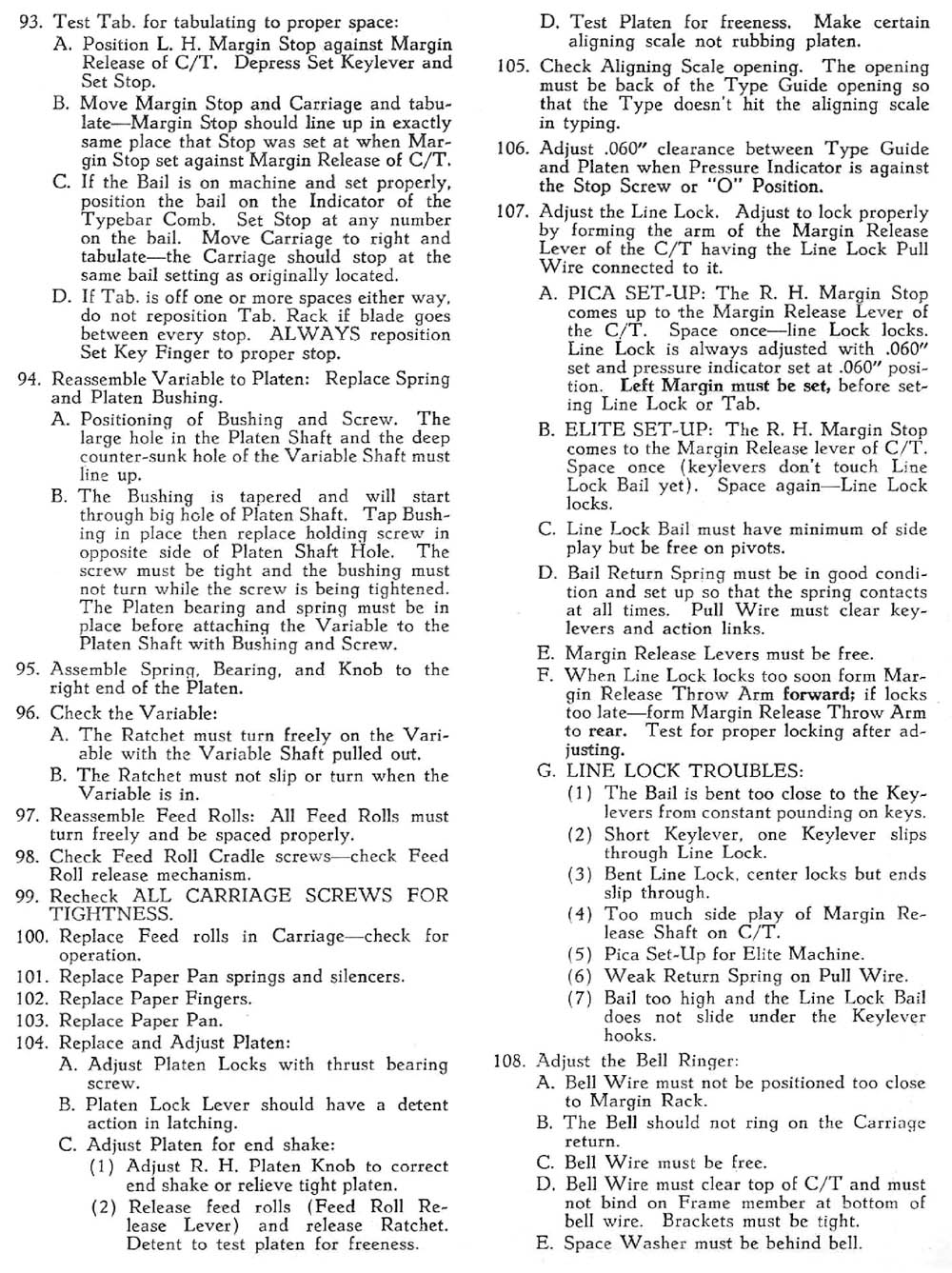

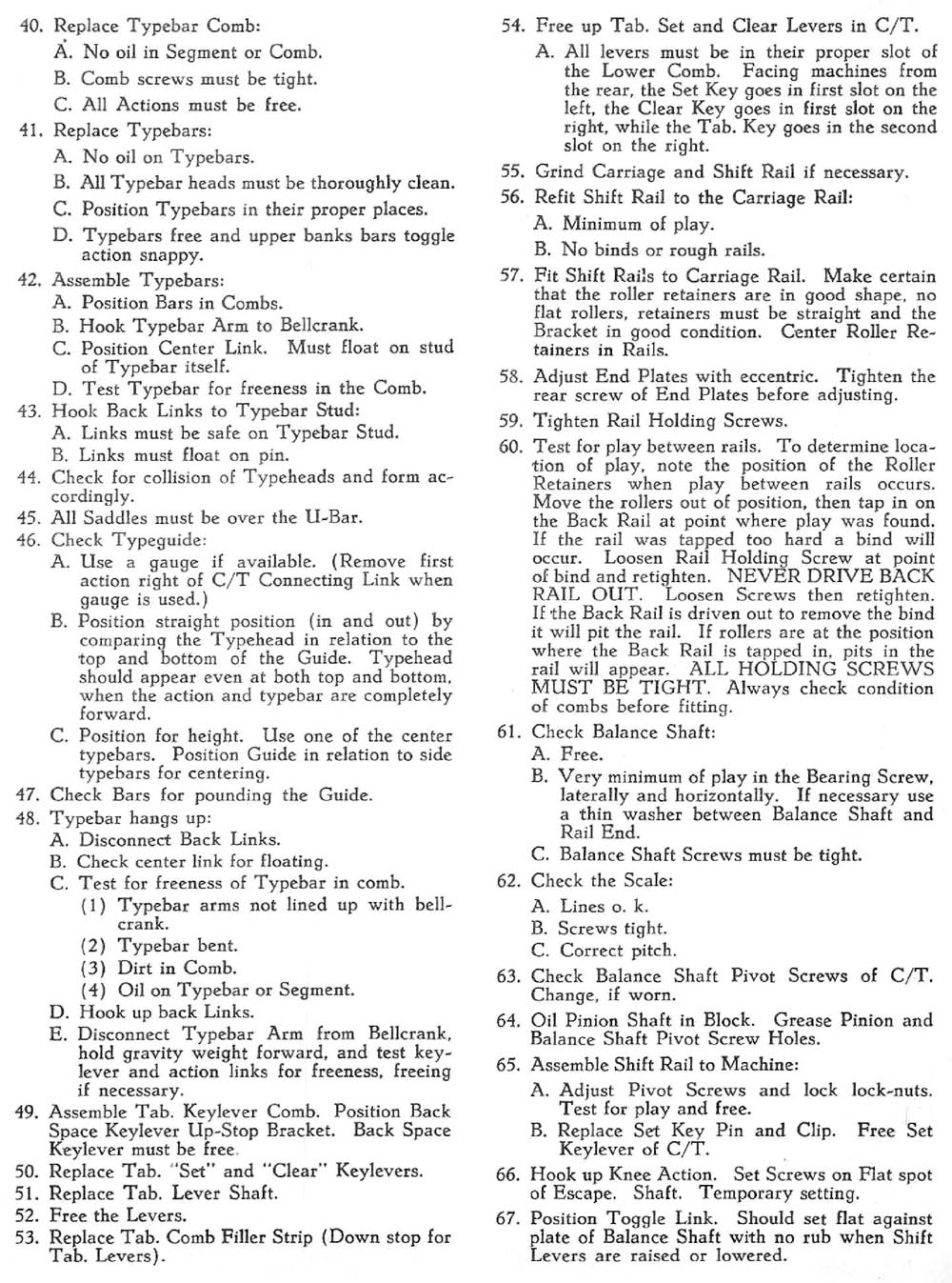

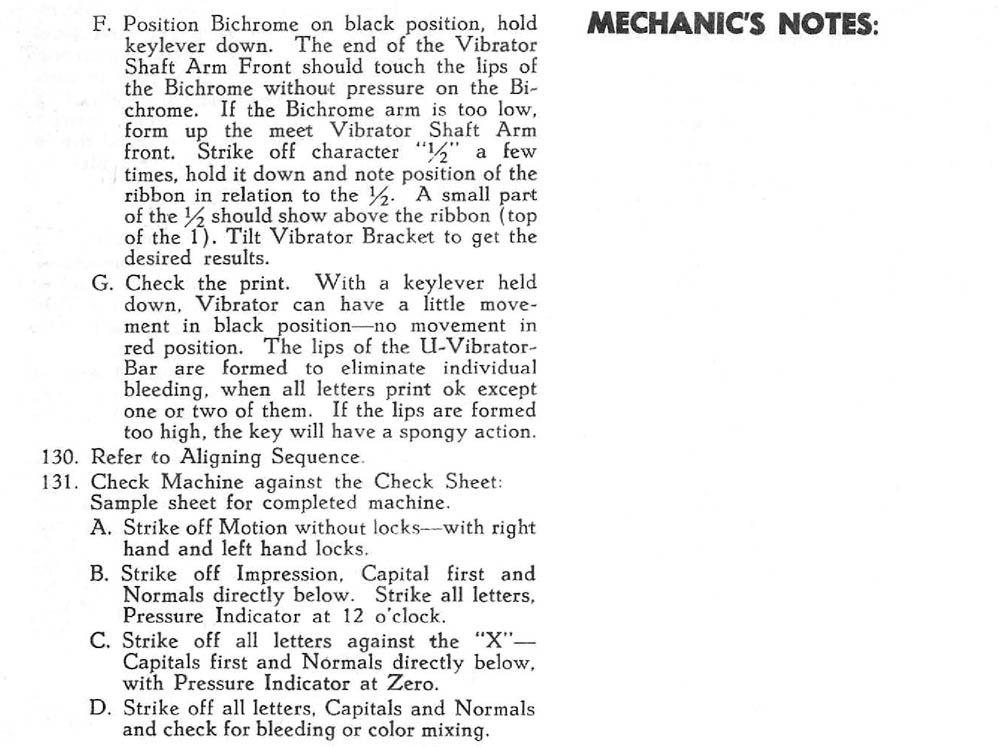

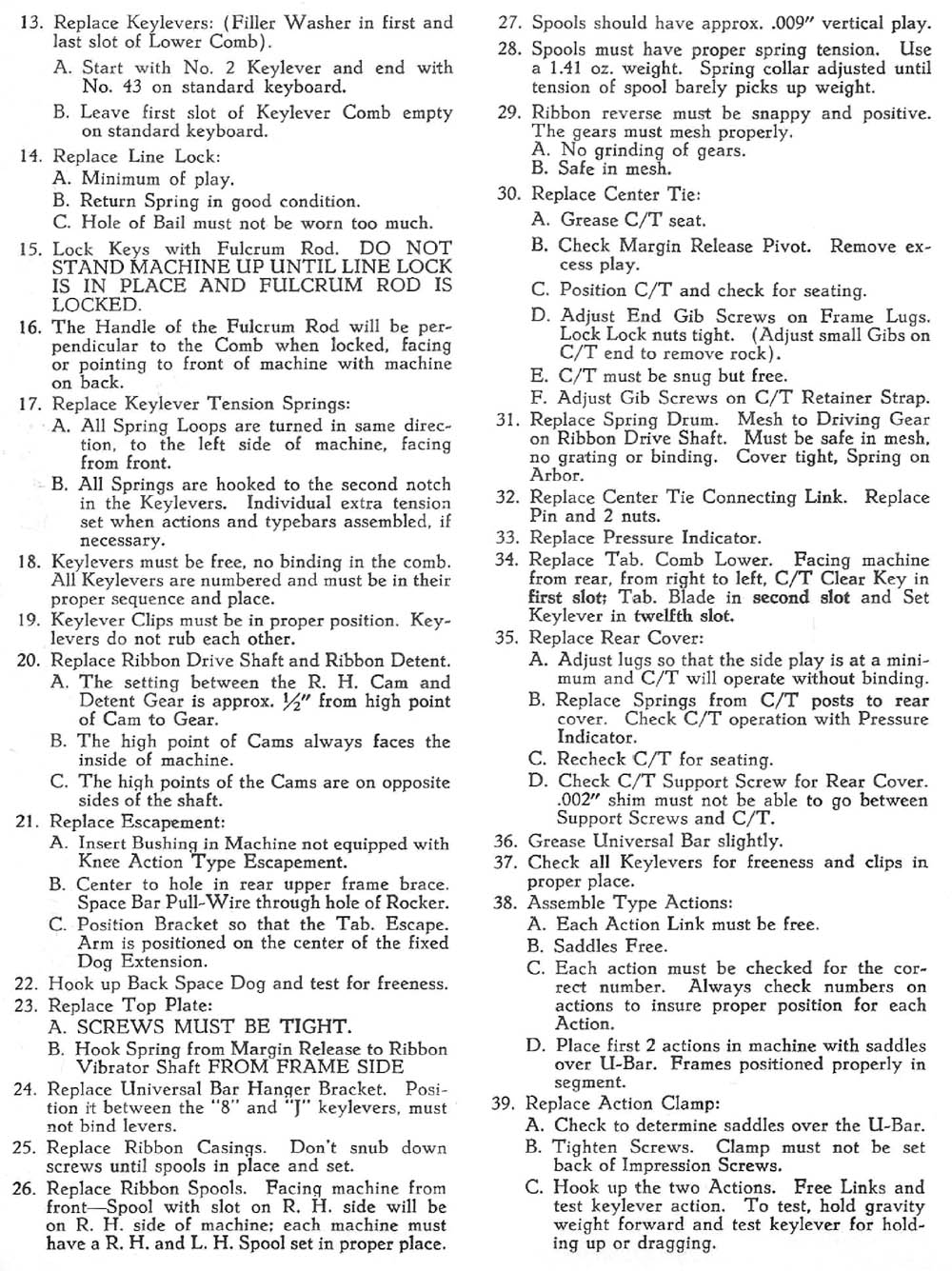

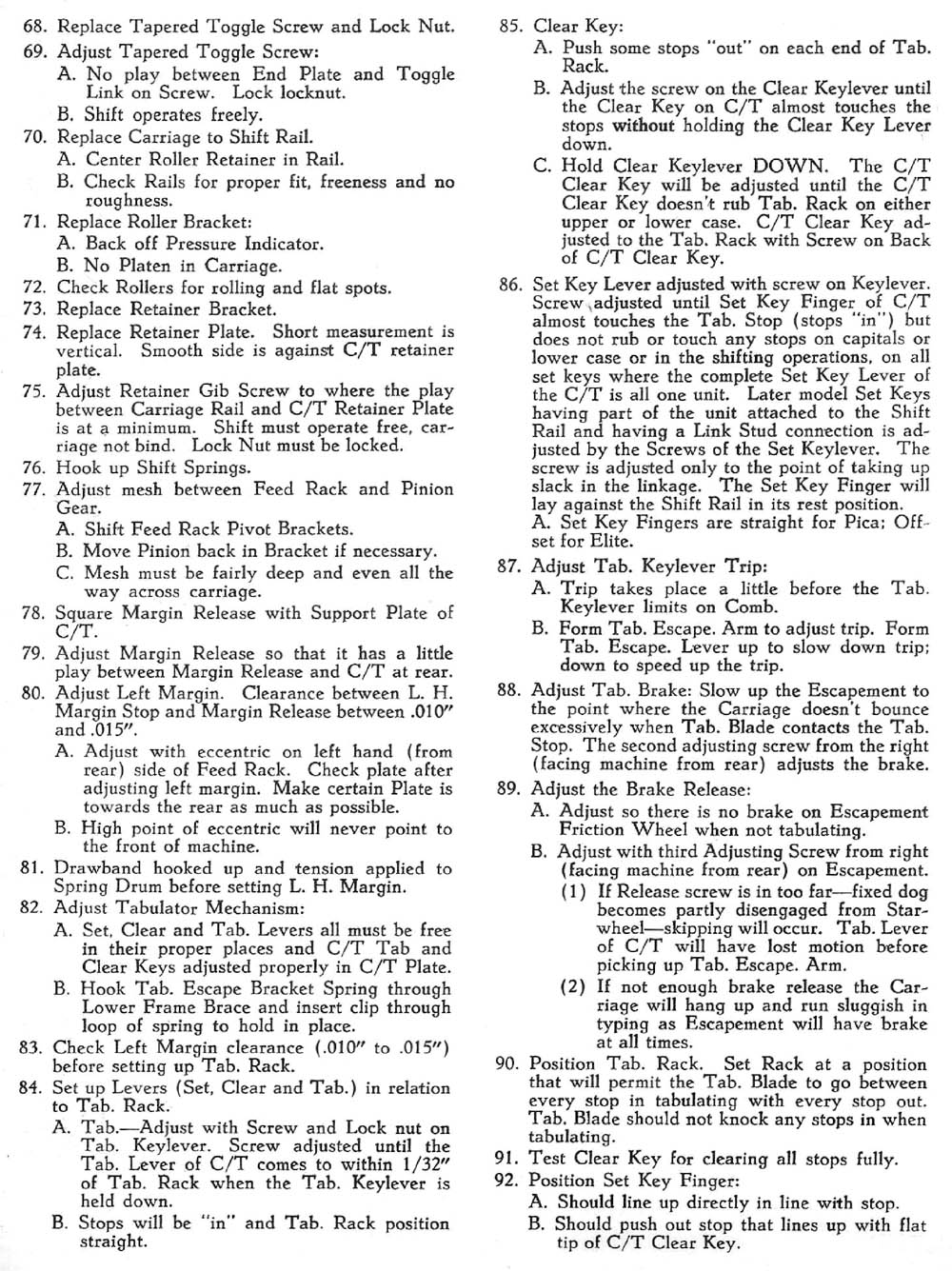

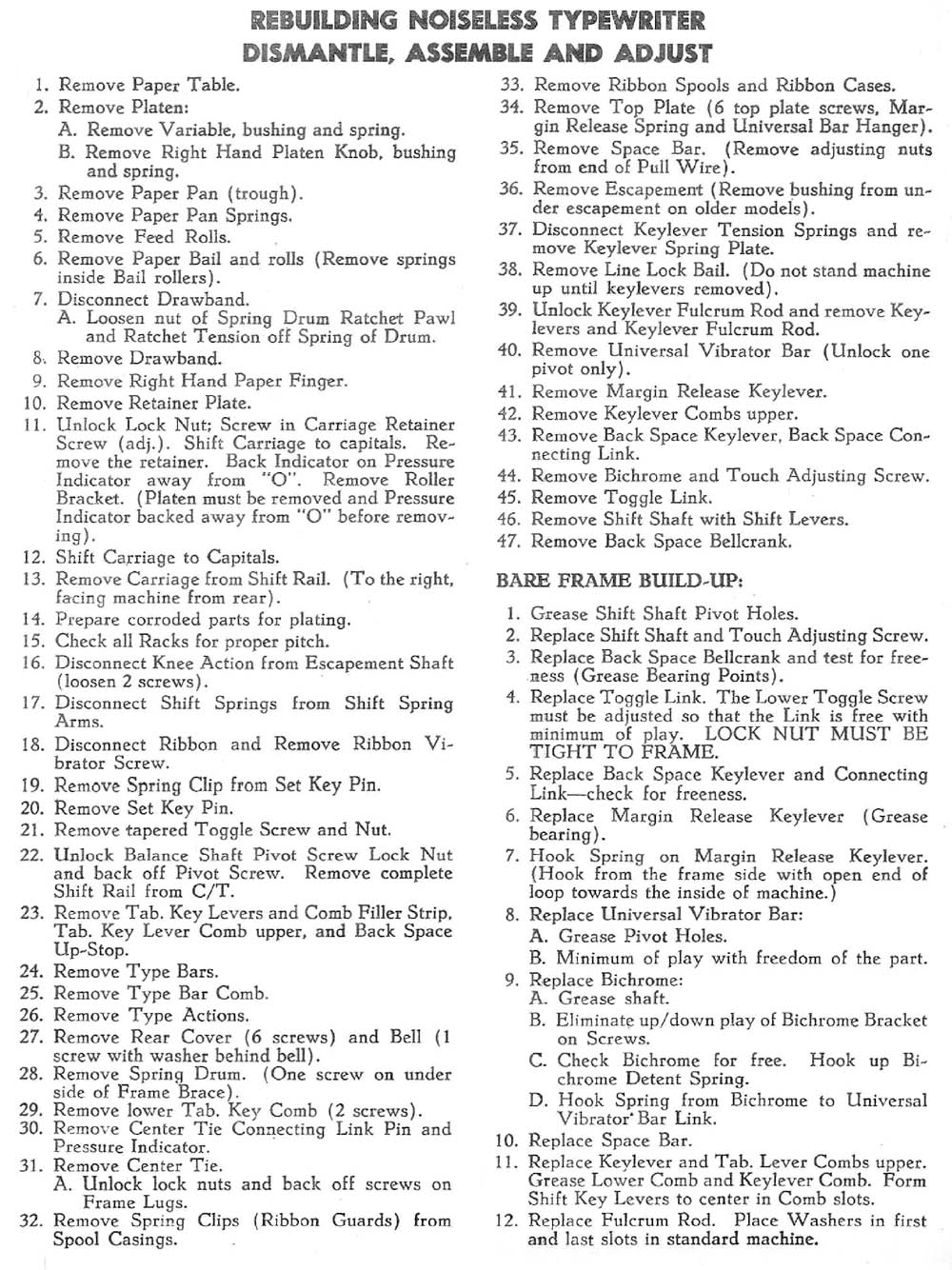

Dismantling and Rebuilding Sequence
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-1_004.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-1_005.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-1_006.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-1_007.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-1_008.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-1_009.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-1_010.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-1_011.jpg)

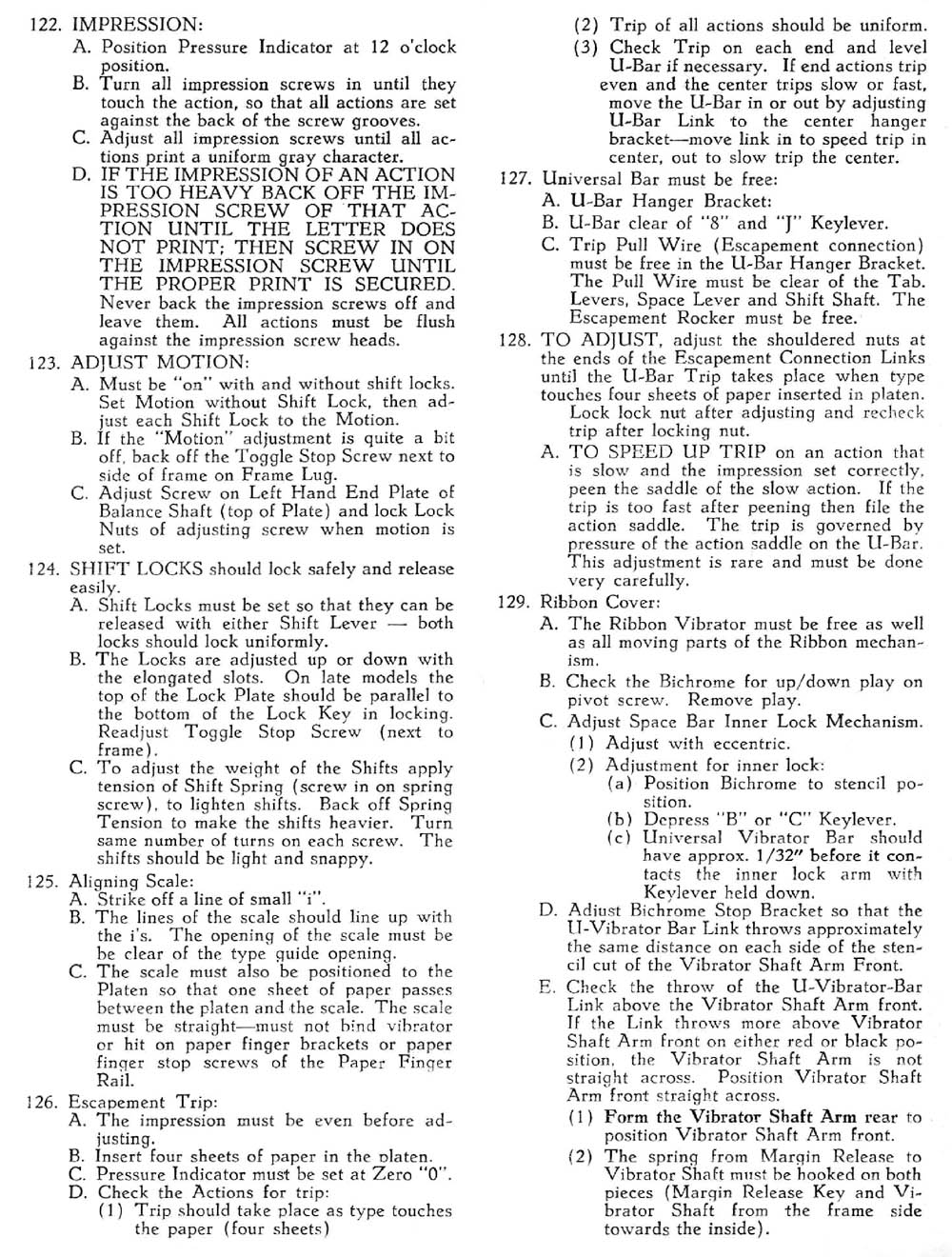

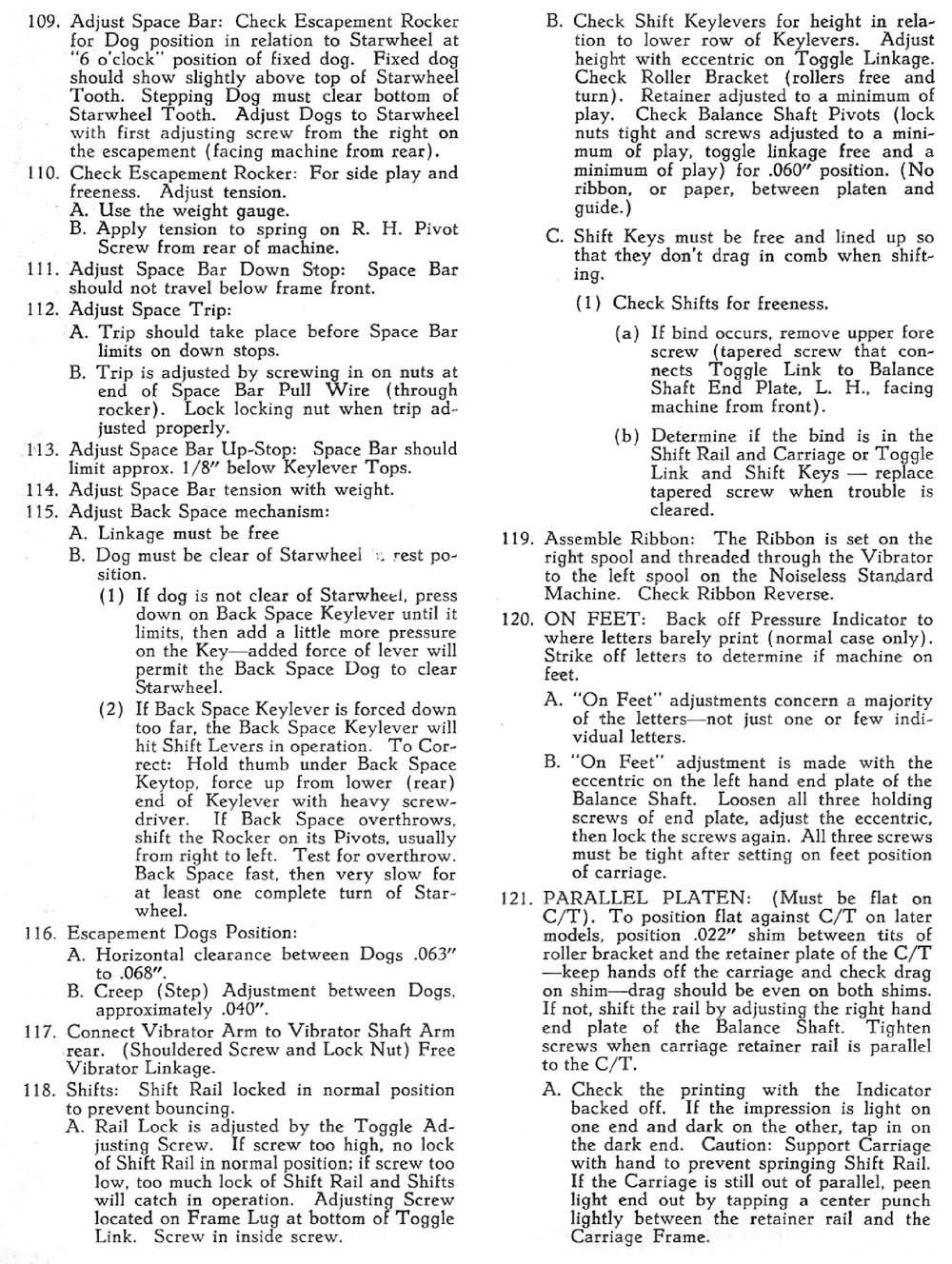

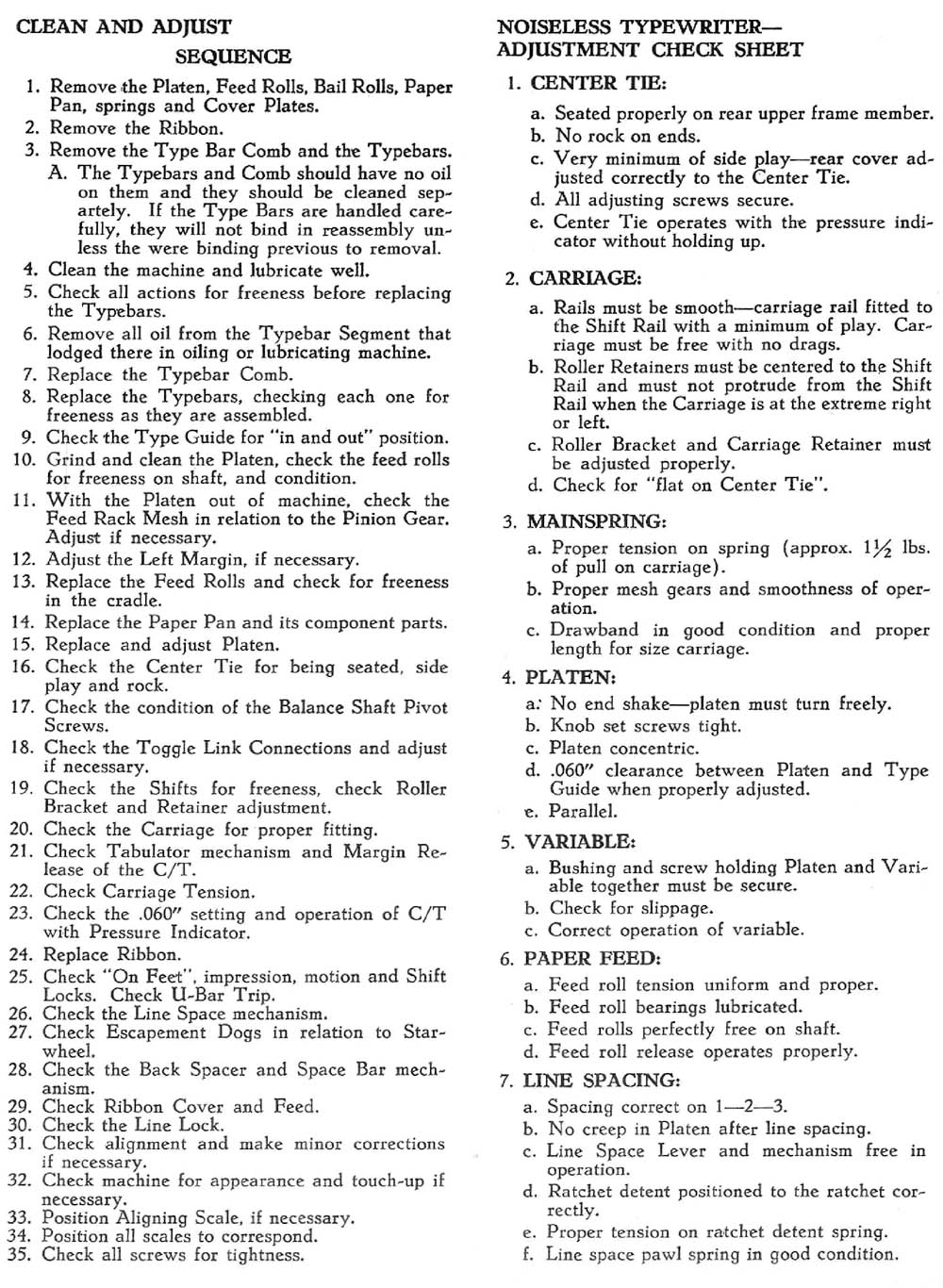

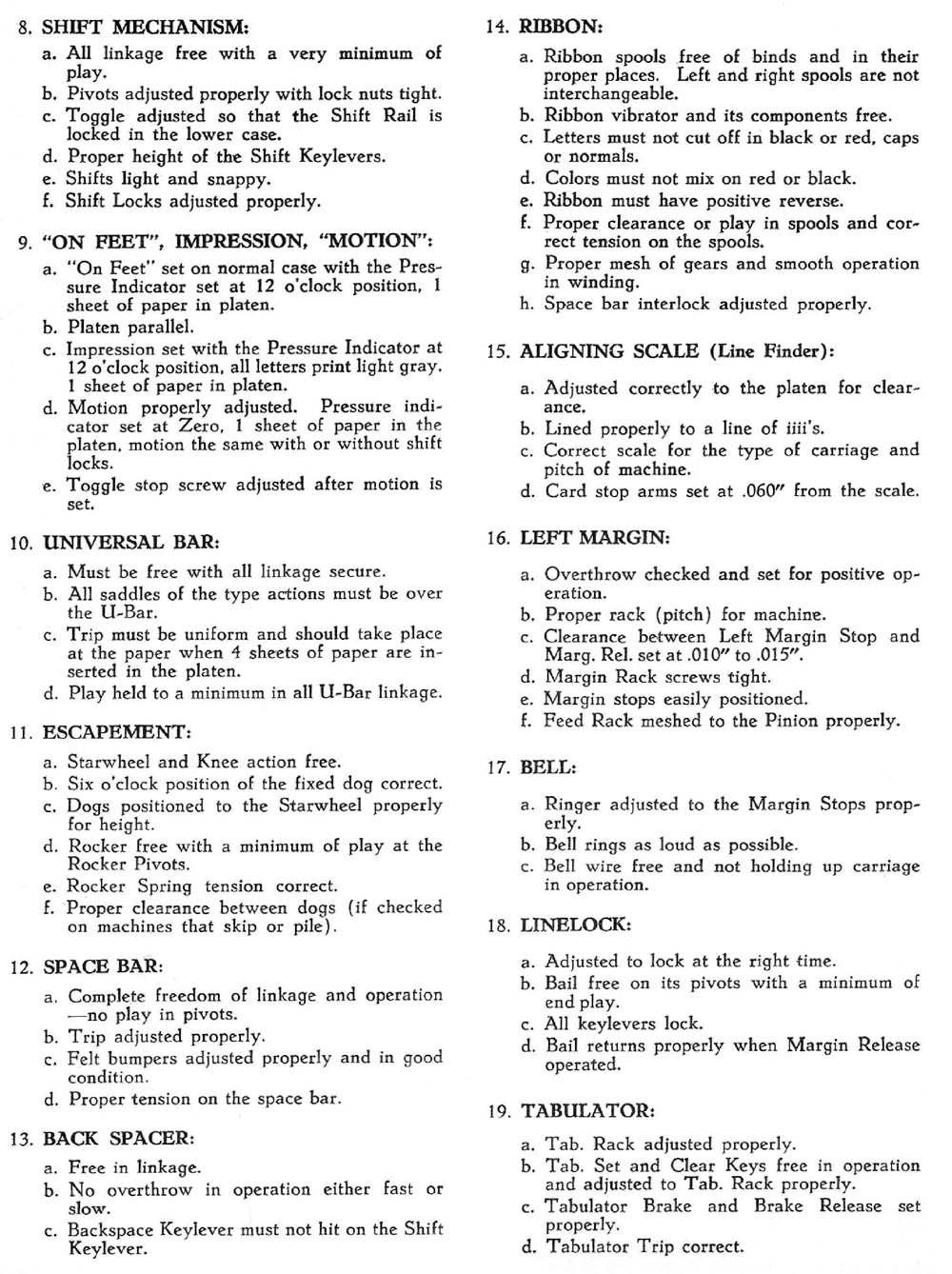

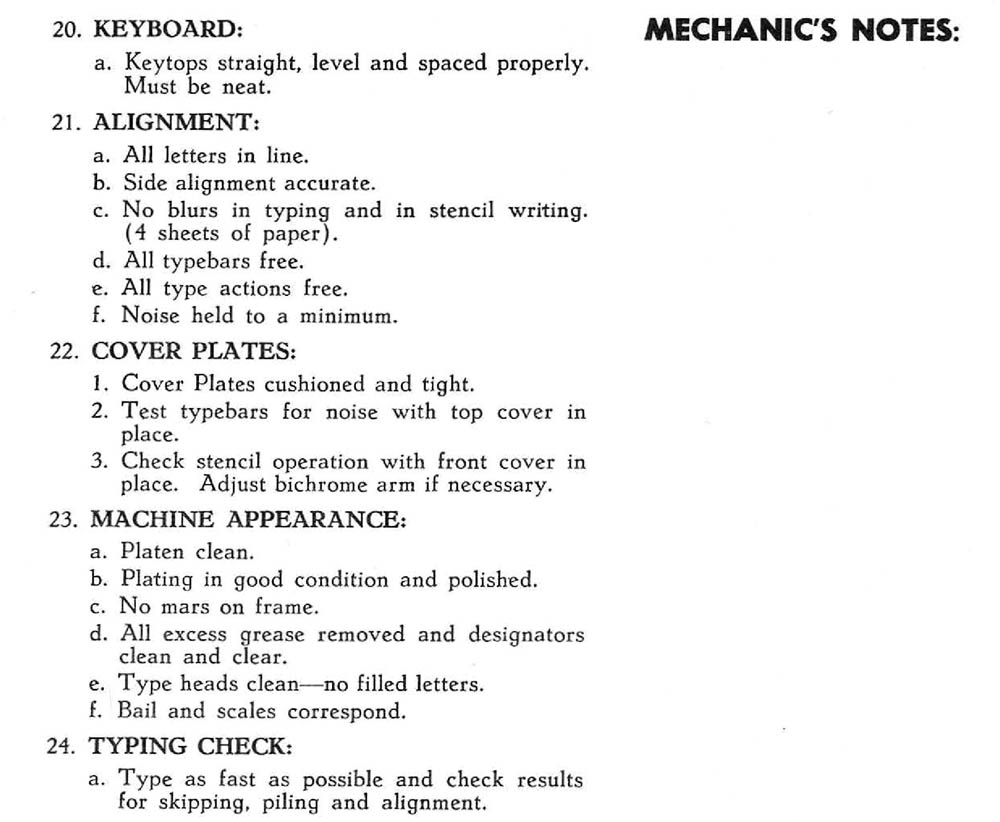

Clean and Adjust Sequence Check Sheet
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-1_012.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-1_013.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-1_014.jpg)

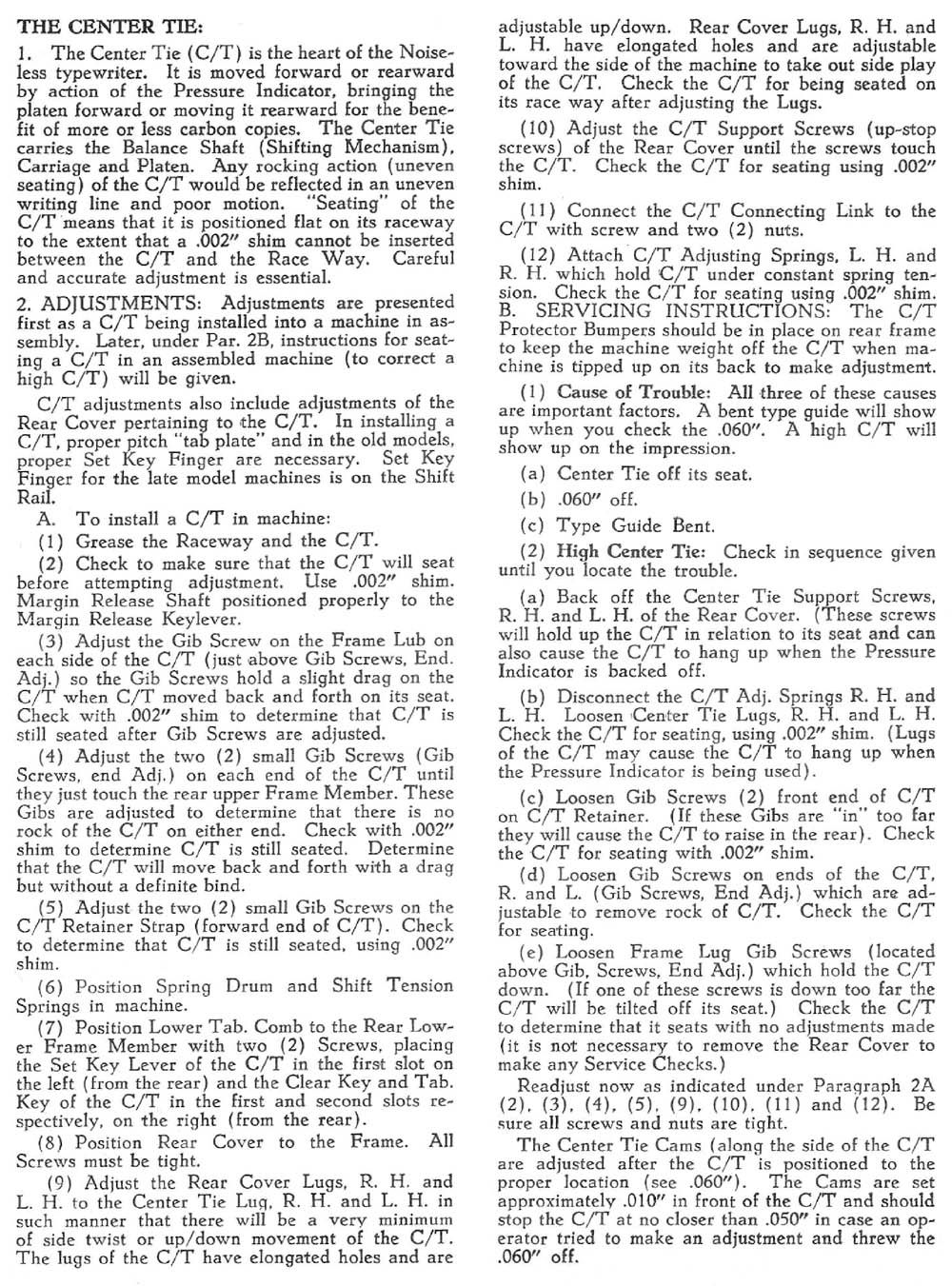

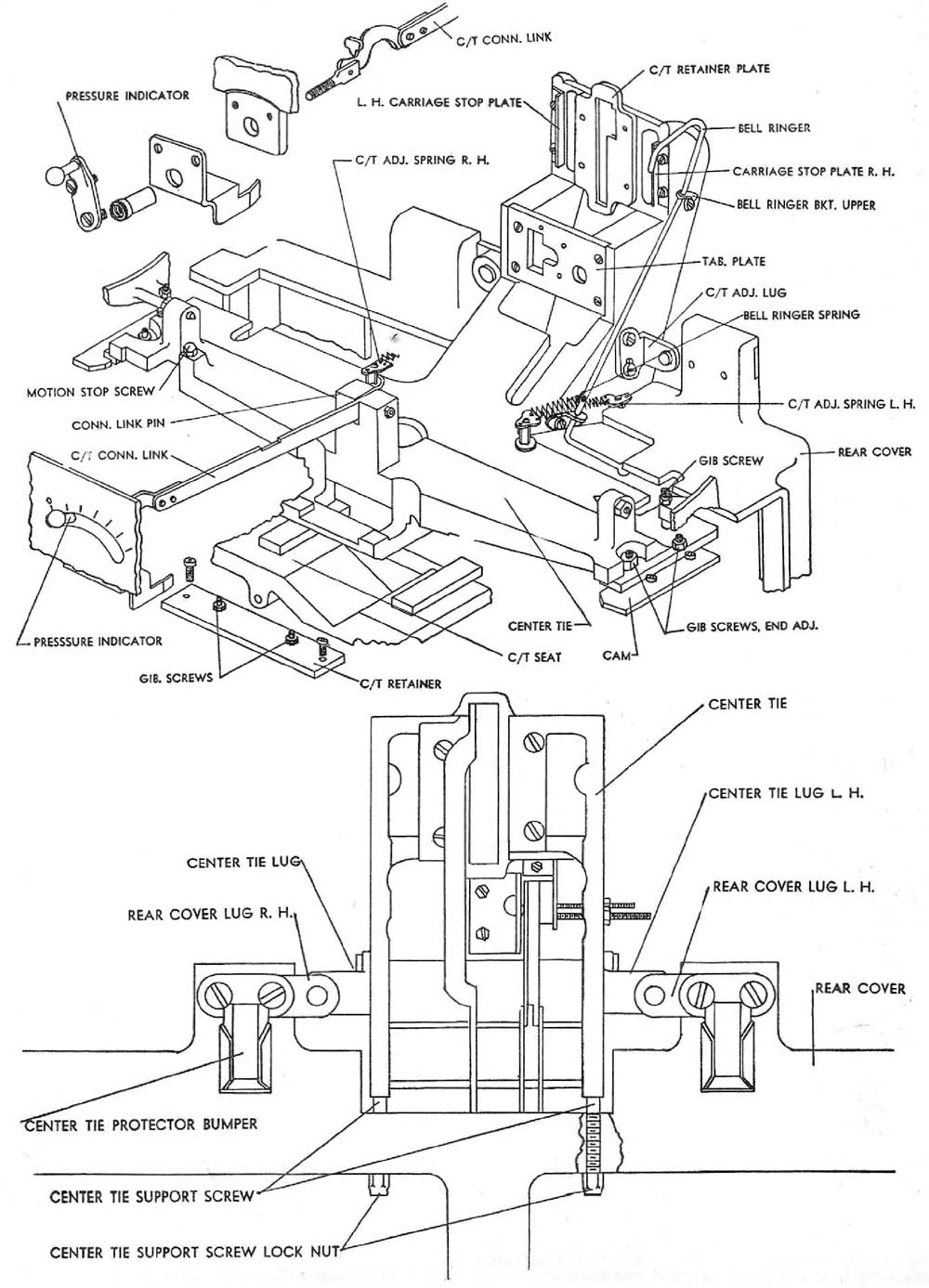

Center Tie
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-1_015.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-1_016.jpg)

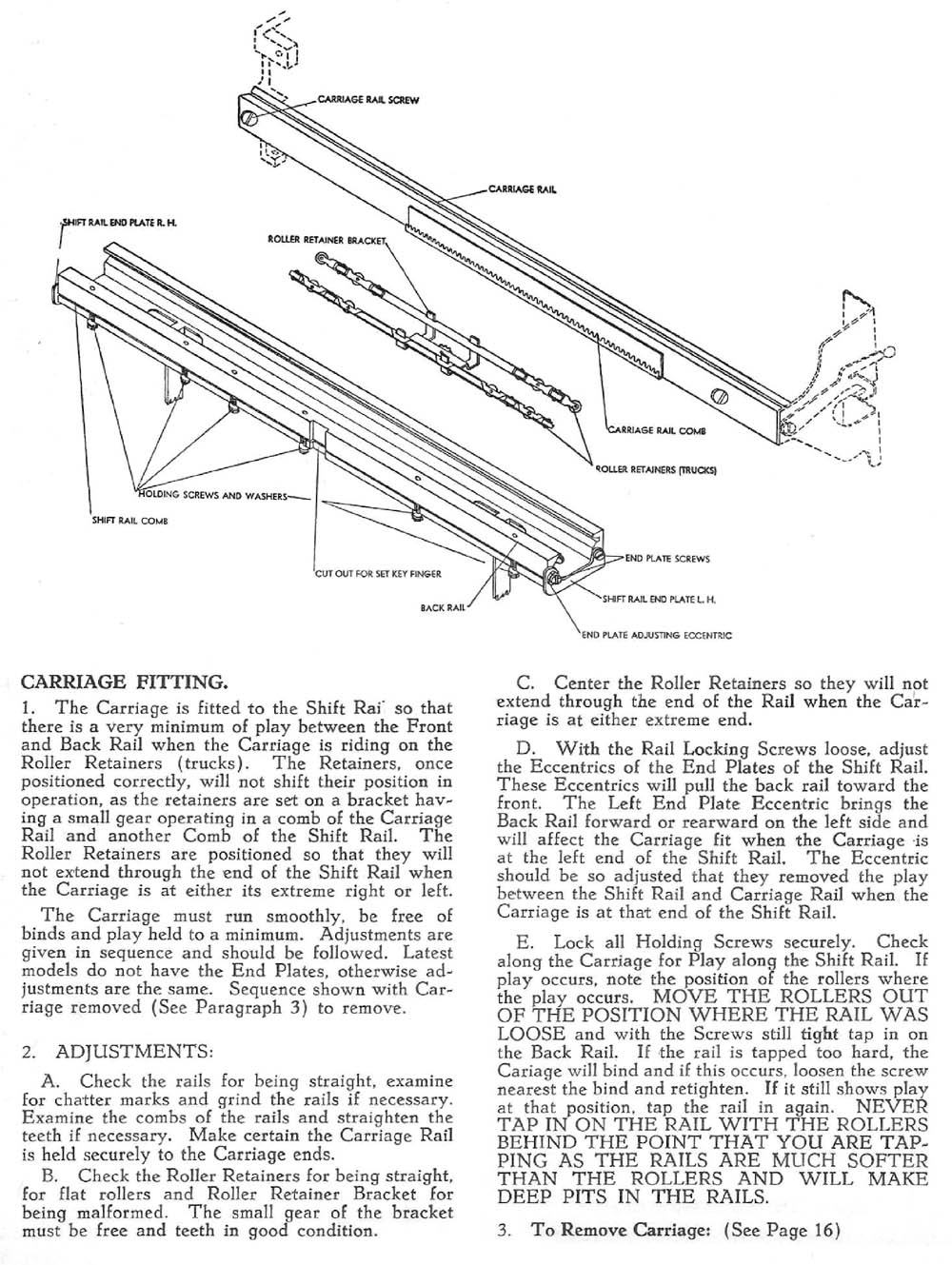

Carriage
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-1_017.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-1_018.jpg)

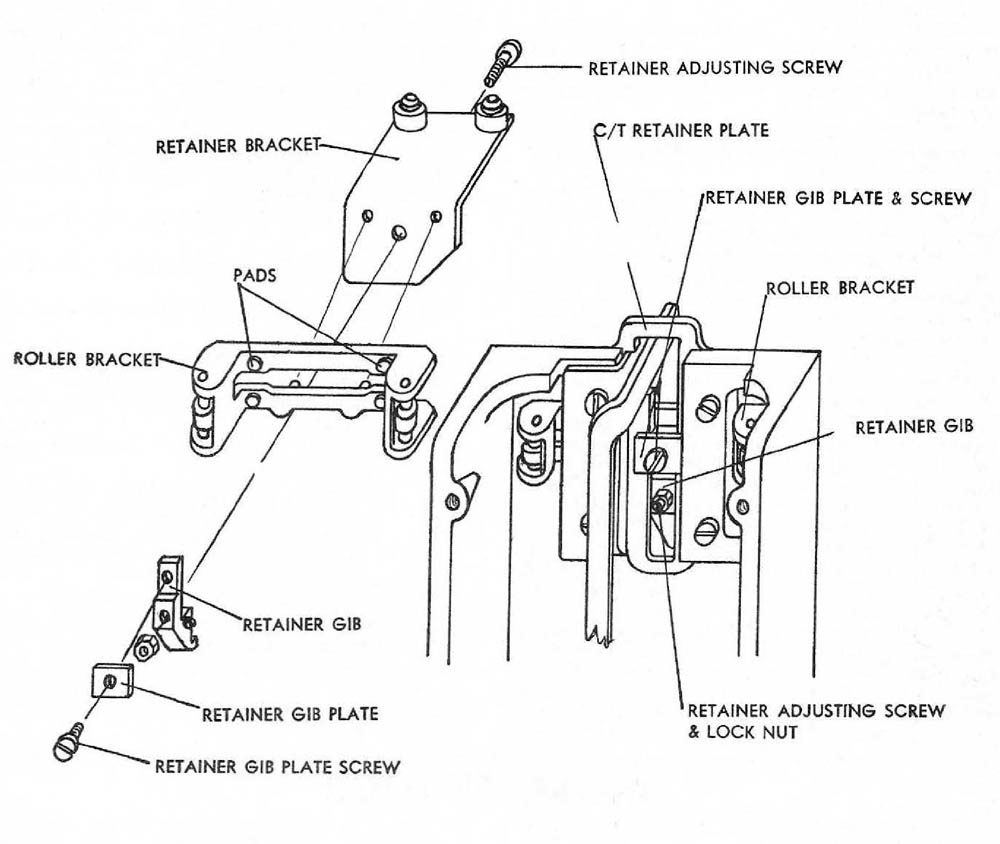

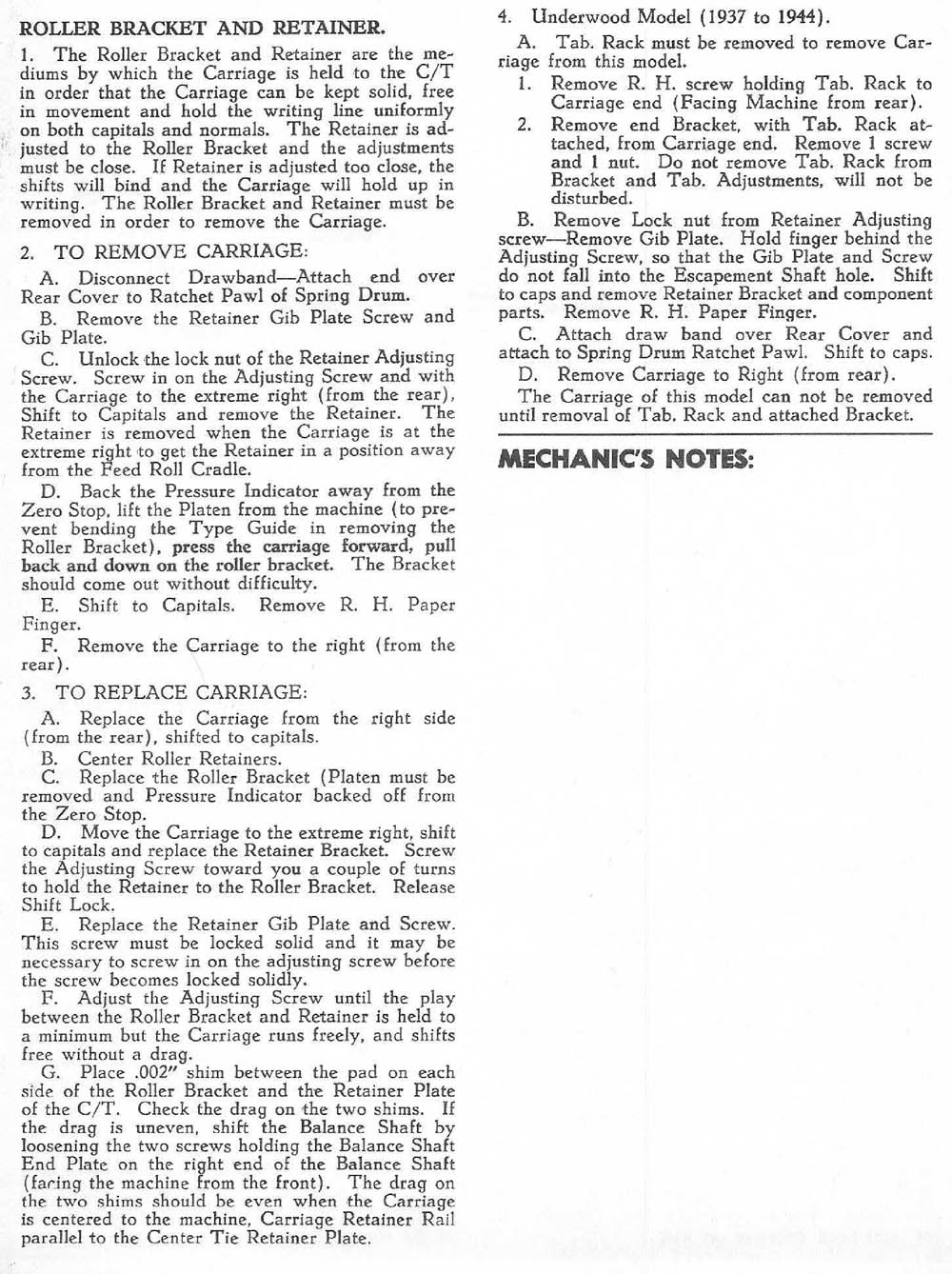

Retainer and Roller Bracket (How to Remove the Carriage)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-1_019.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-1_020.jpg)

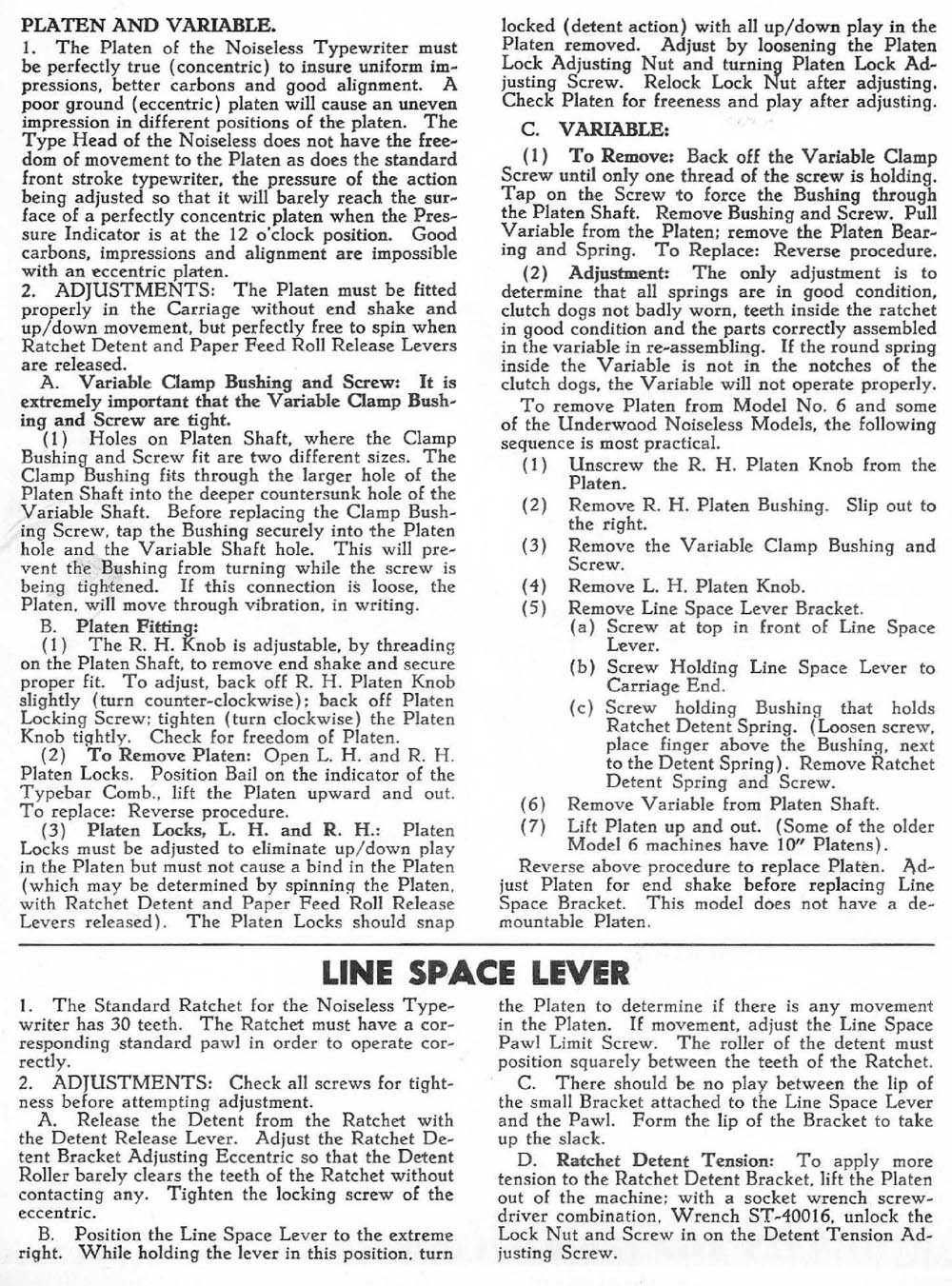

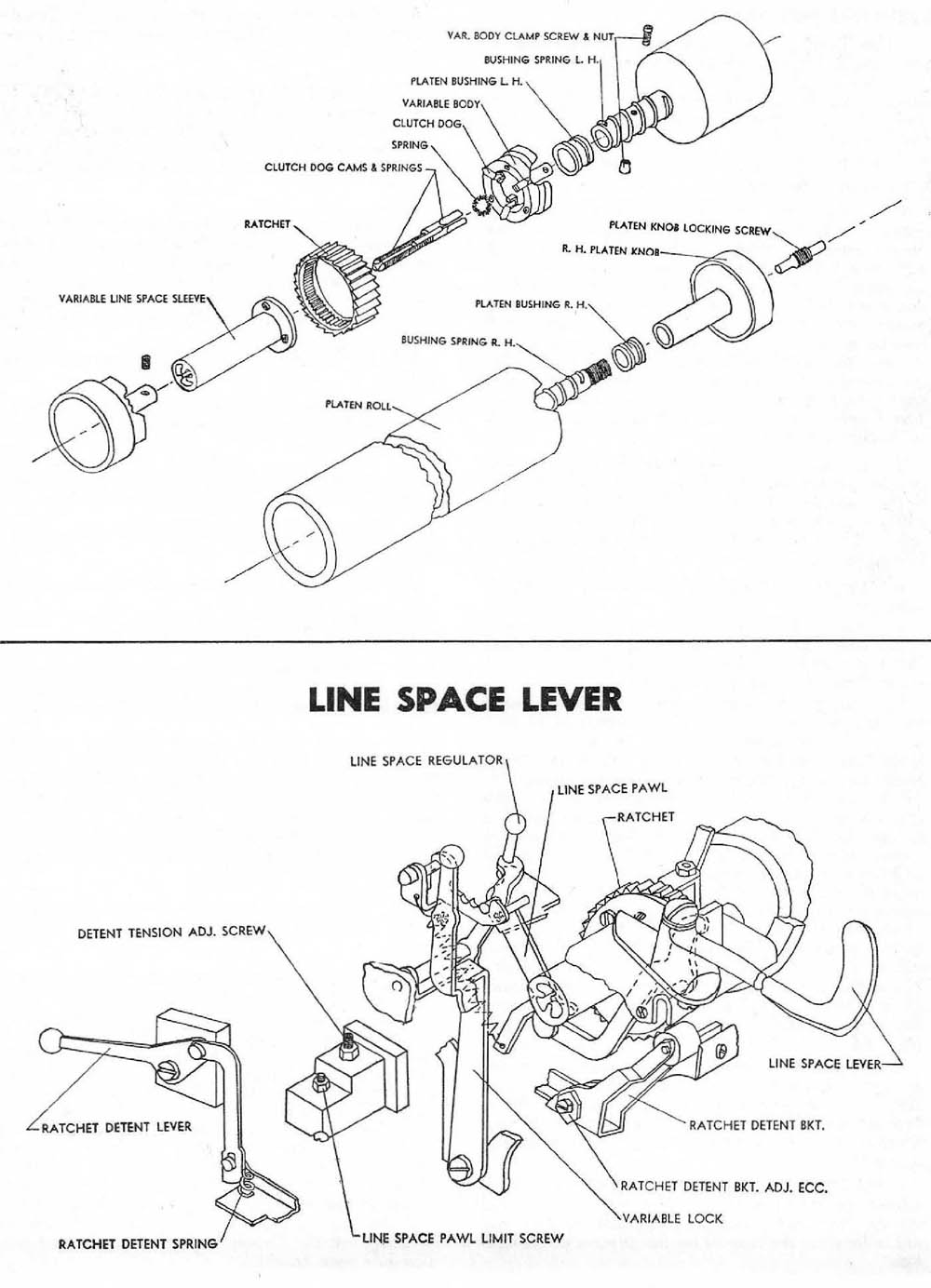

Platen and Variable
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-1_021.jpg)
Line Space Mechanism
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-1_022.jpg)

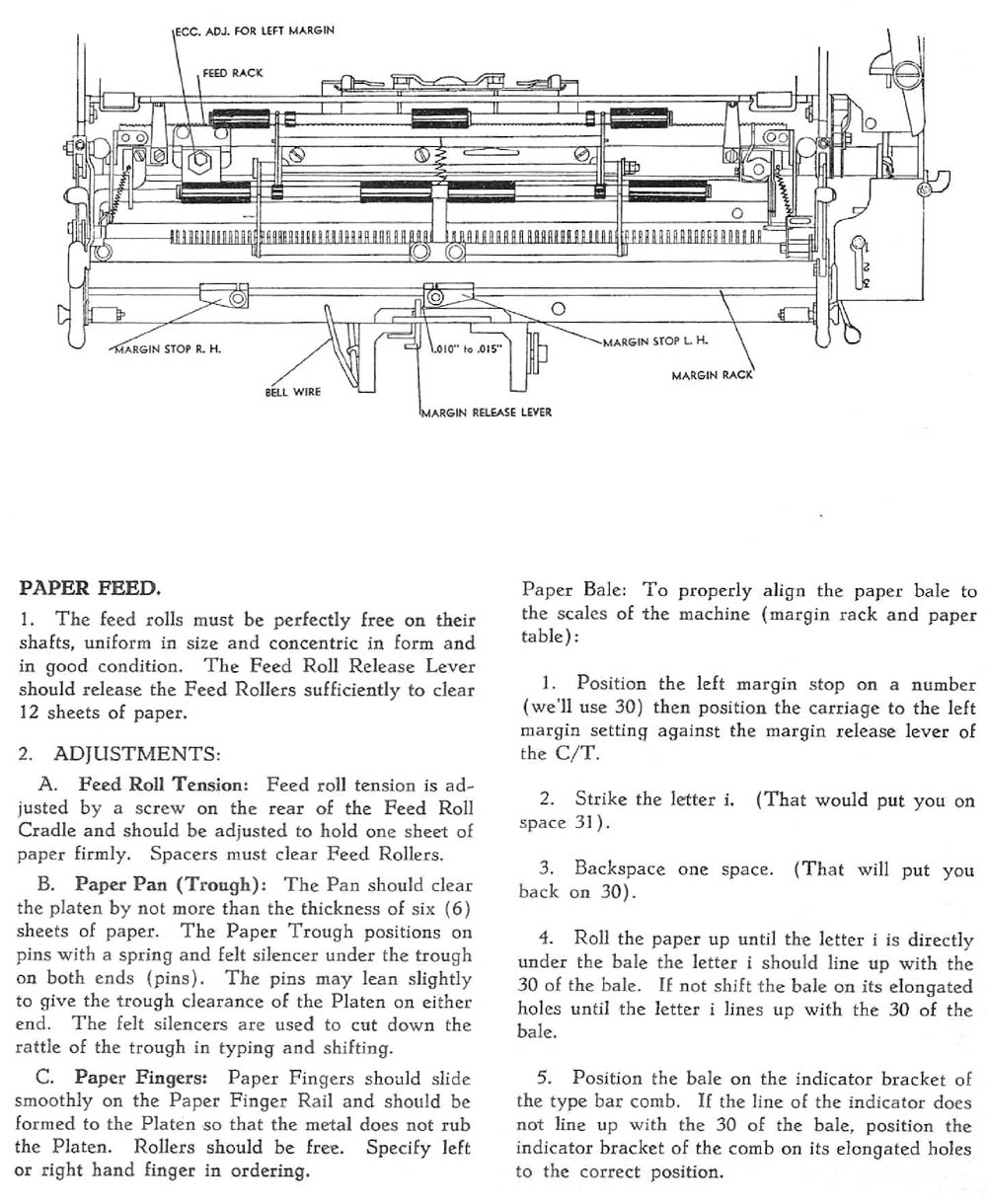

Feed Rolls, Paper Trough and Paper Fingers

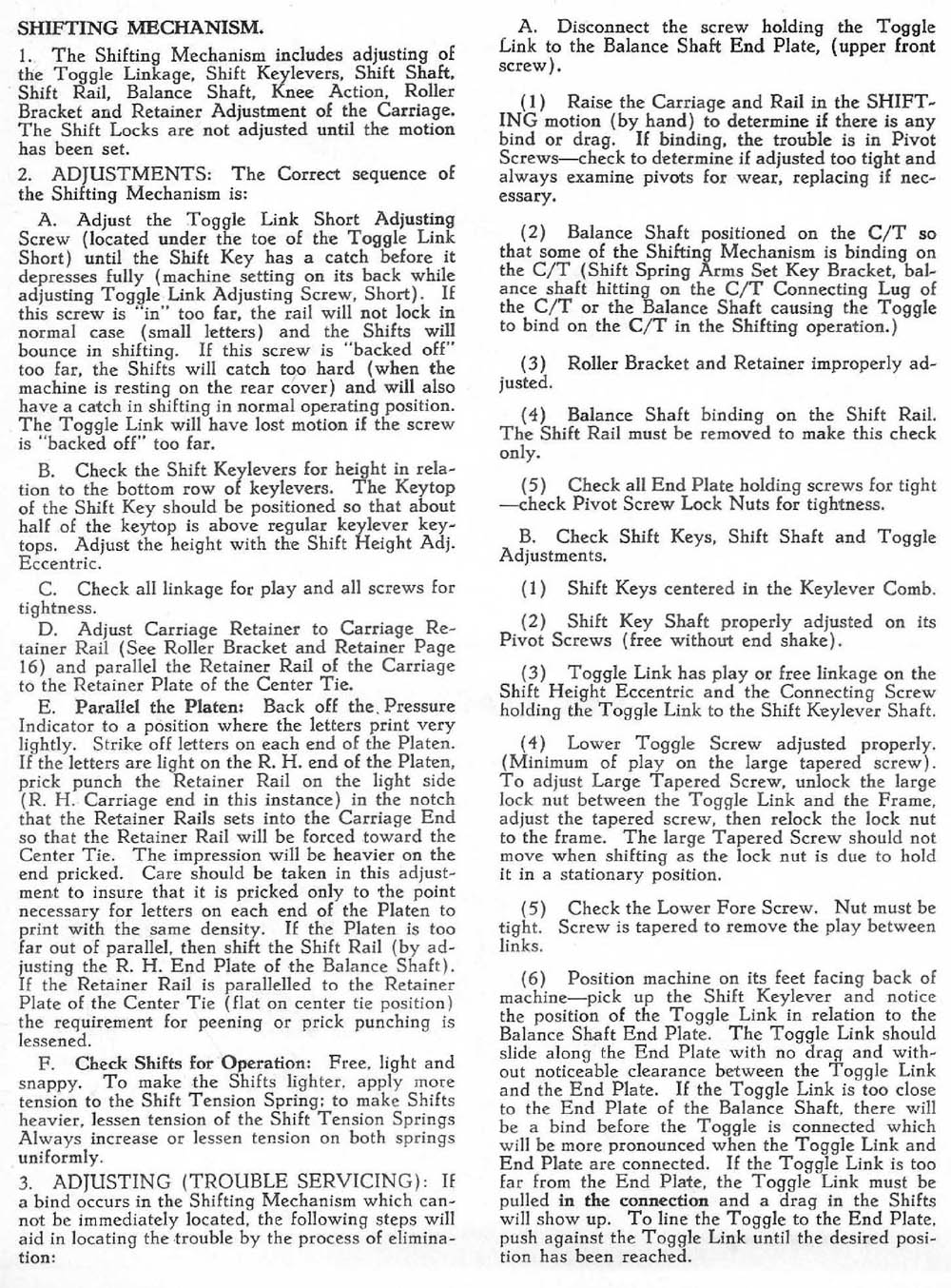

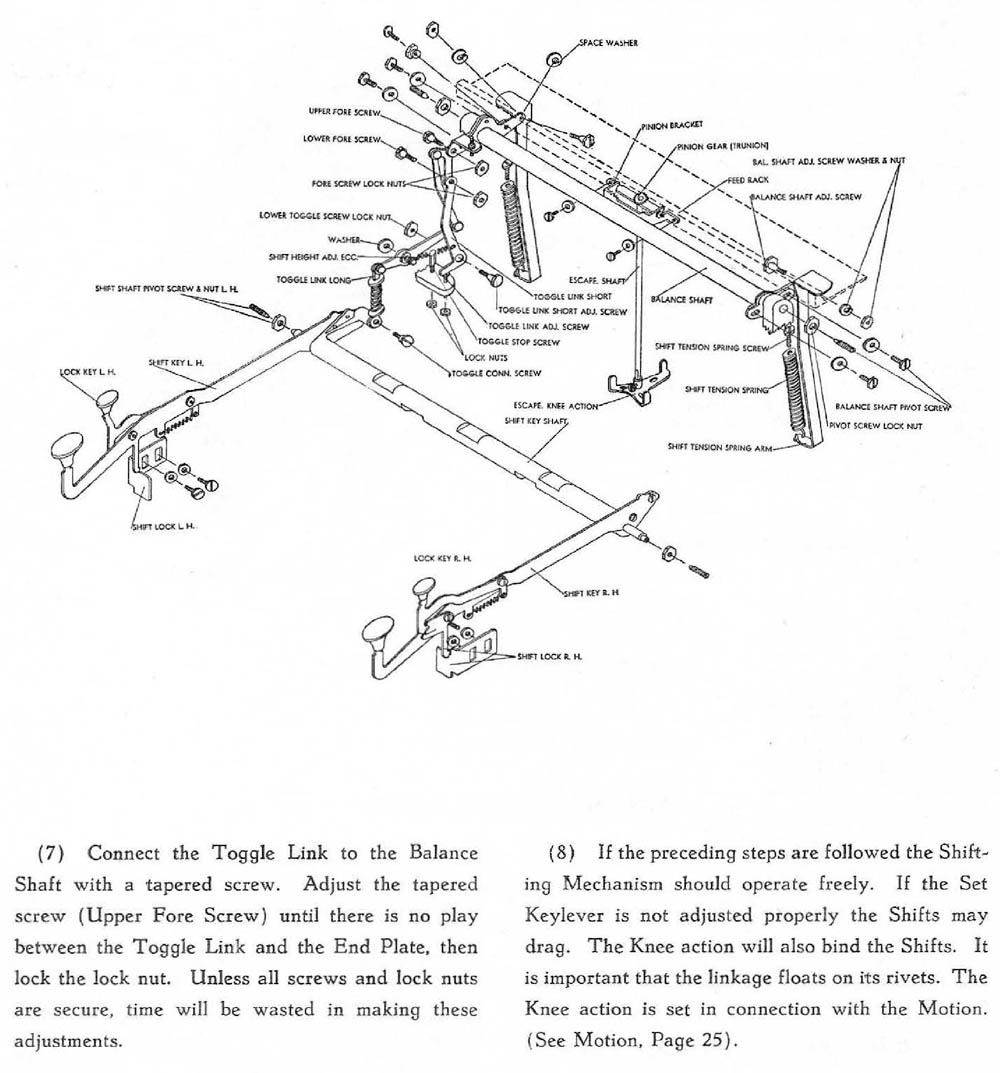

Shift Mechanism
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-1_023.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-1_024.jpg)

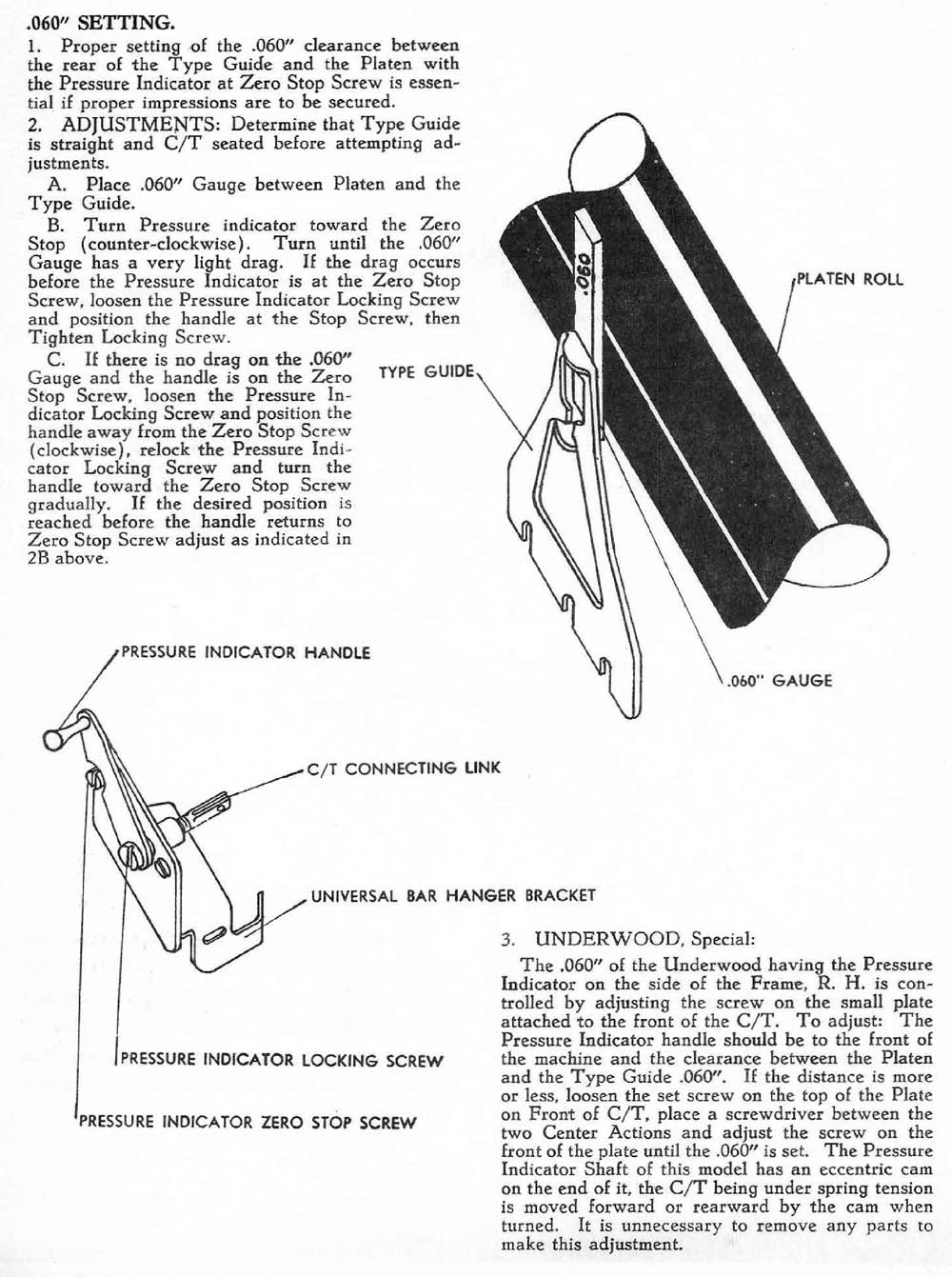

.060" Adjustment
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-1_025.jpg)

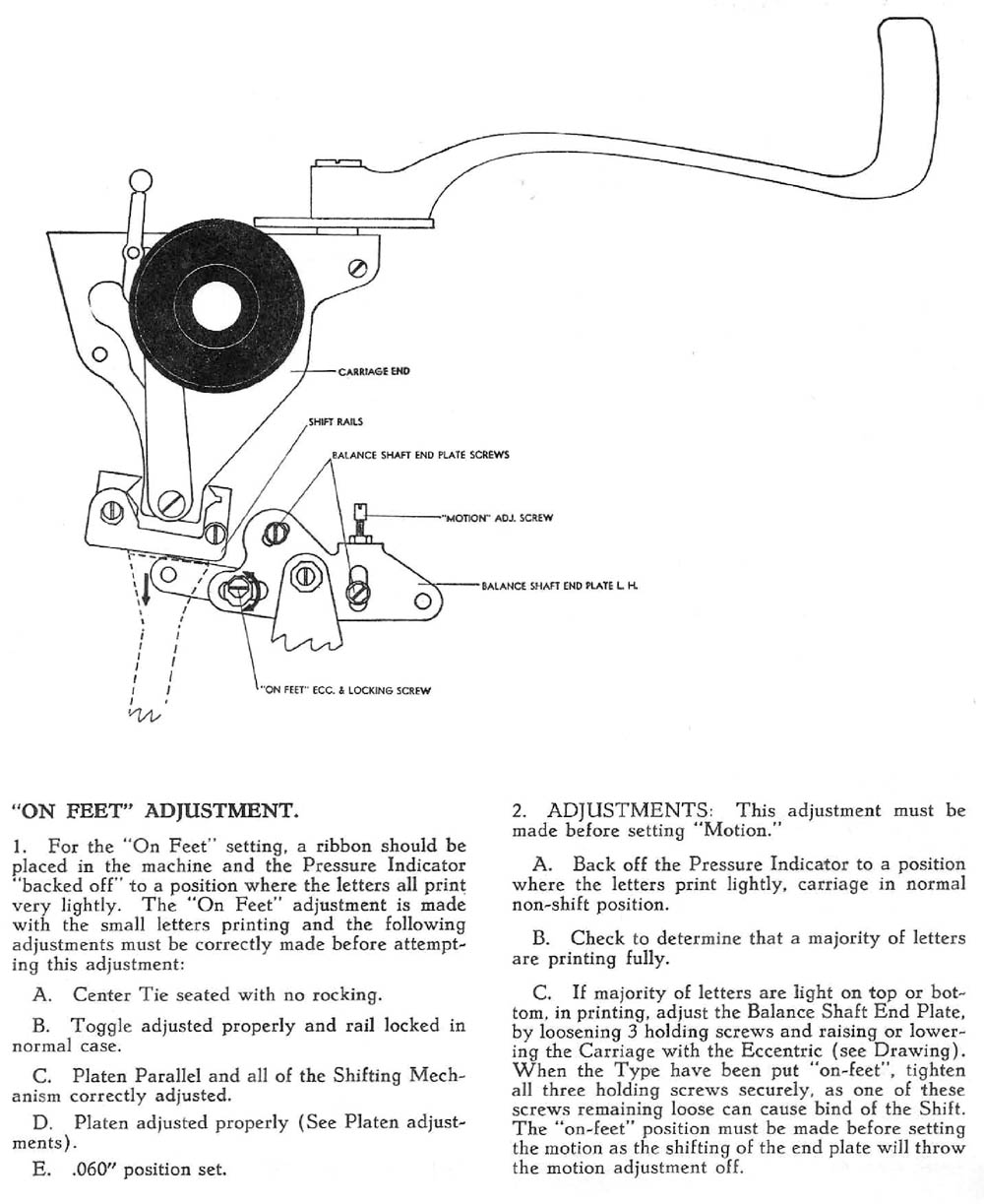

"On Feet" Adjustment
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-1_026.jpg)

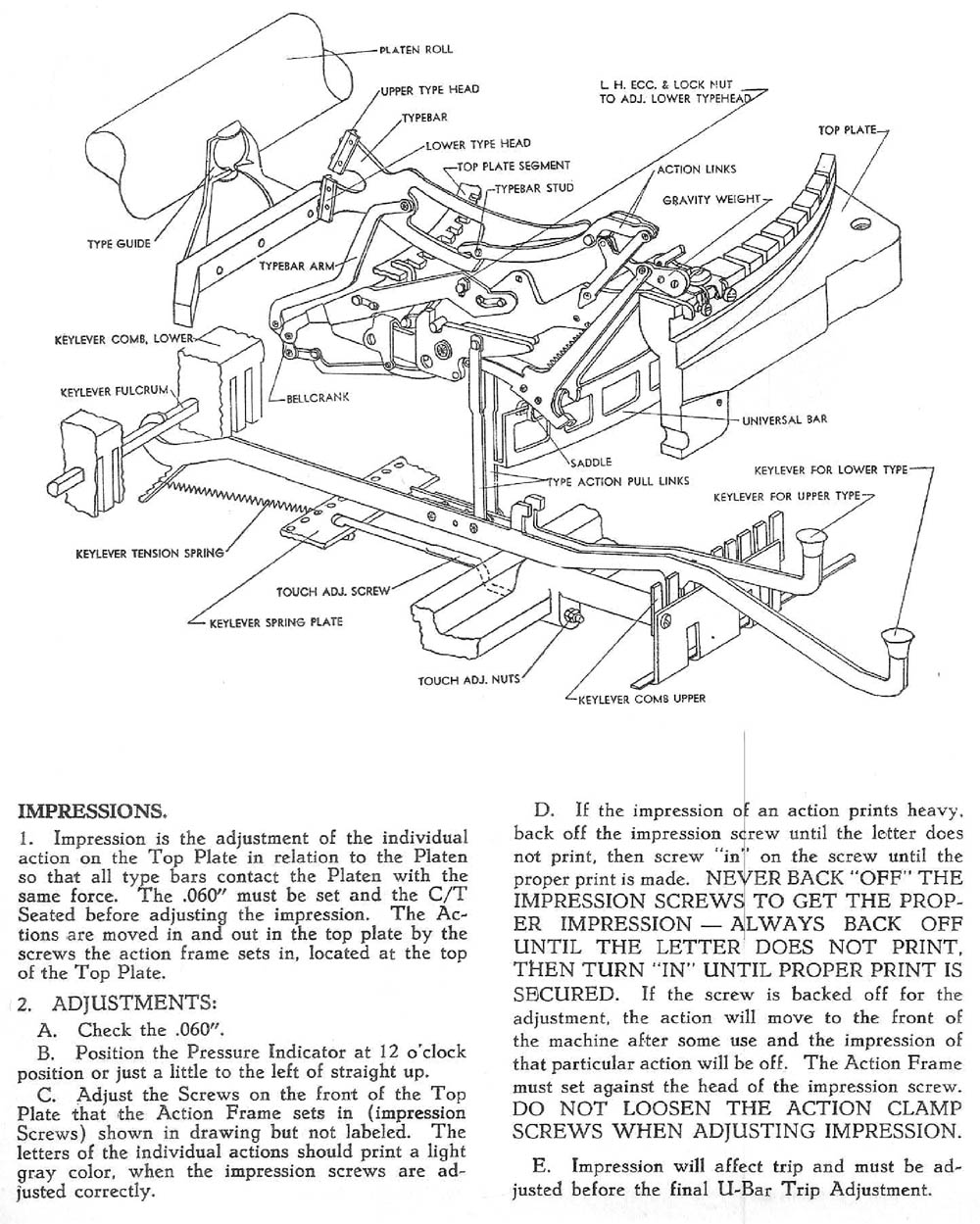

Impression Adjustment
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-1_027.jpg)

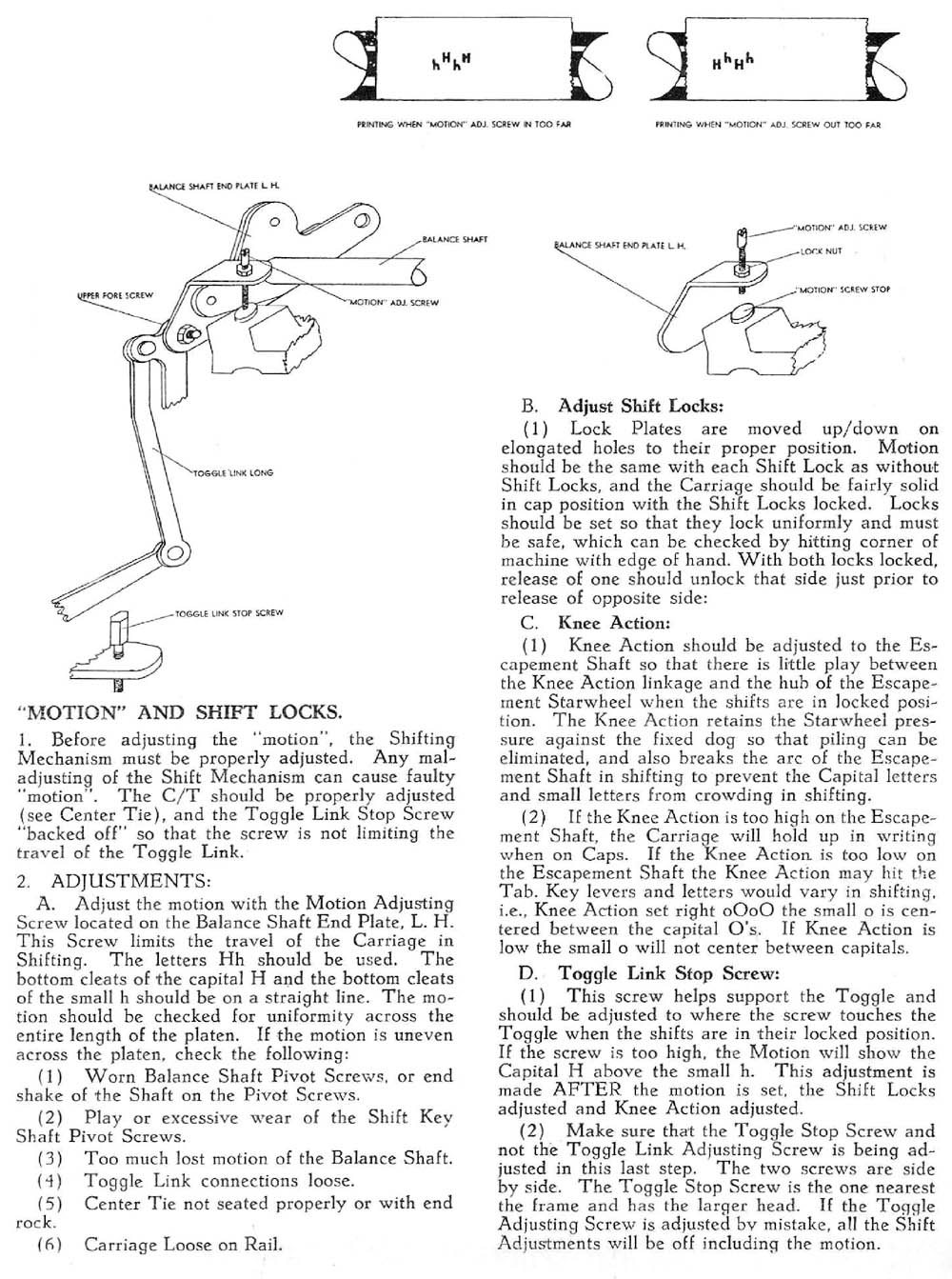

Motion Adjustment
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-2_001.jpg)

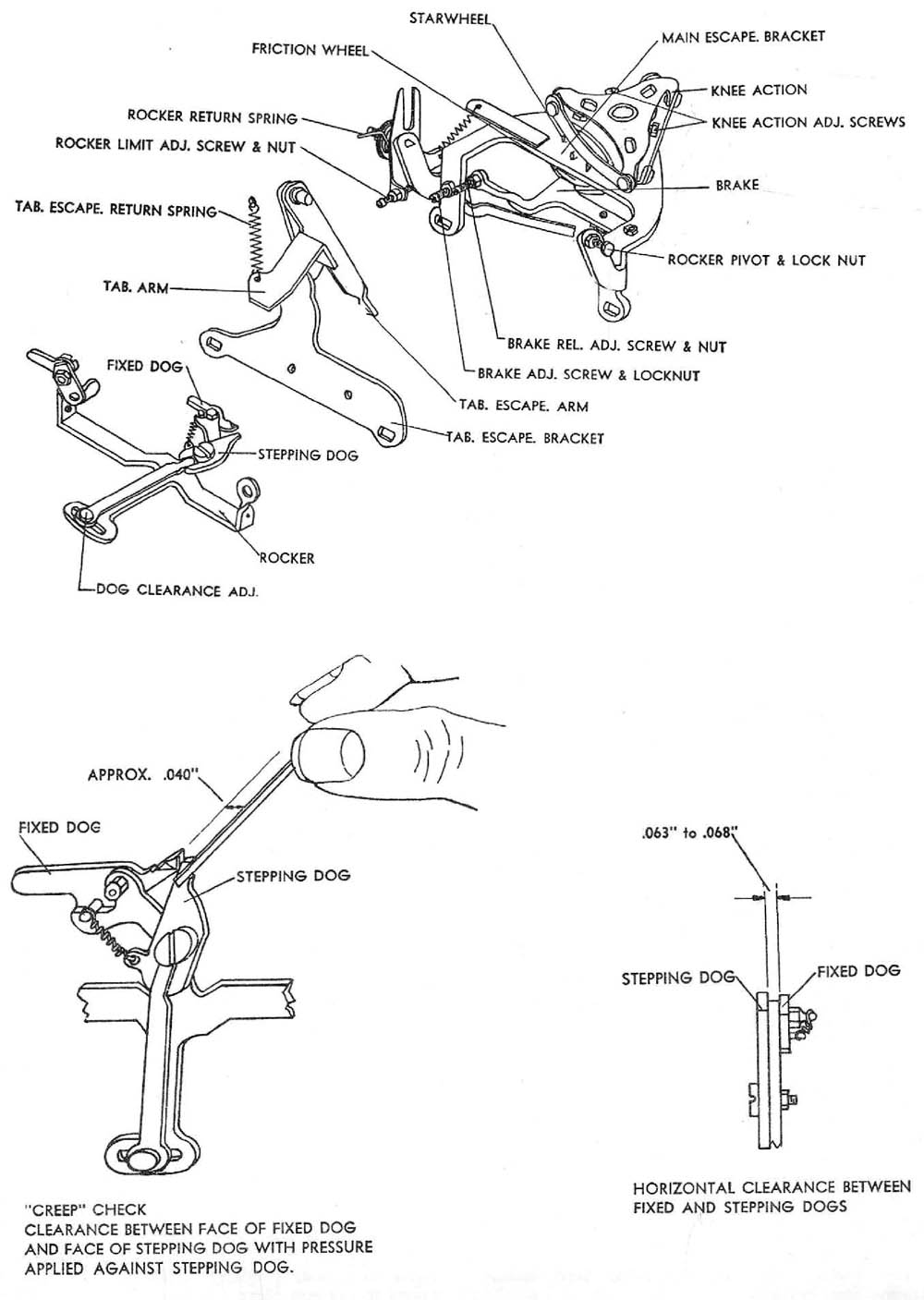

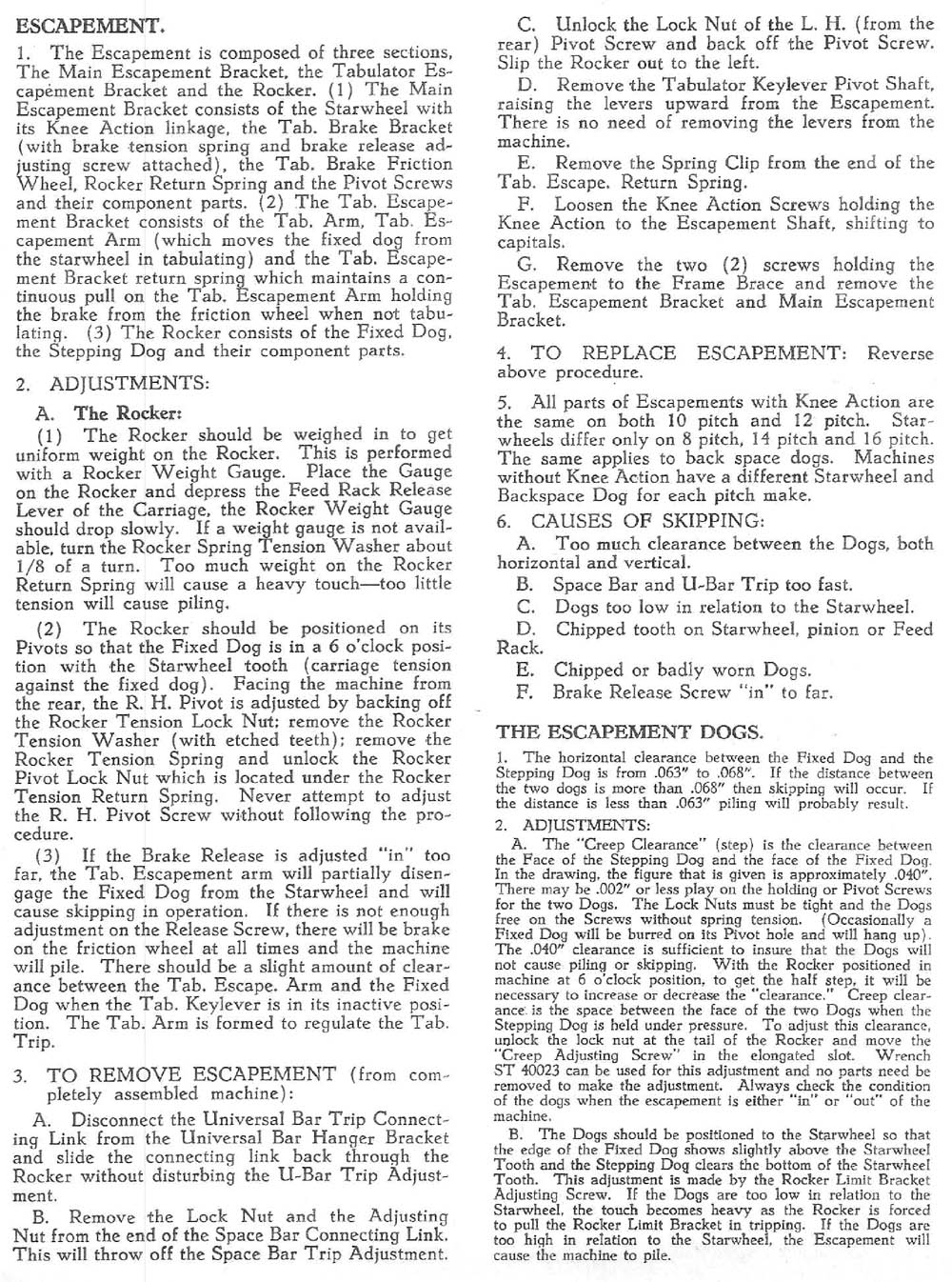

The Escapement
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-2_002.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-2_003.jpg)

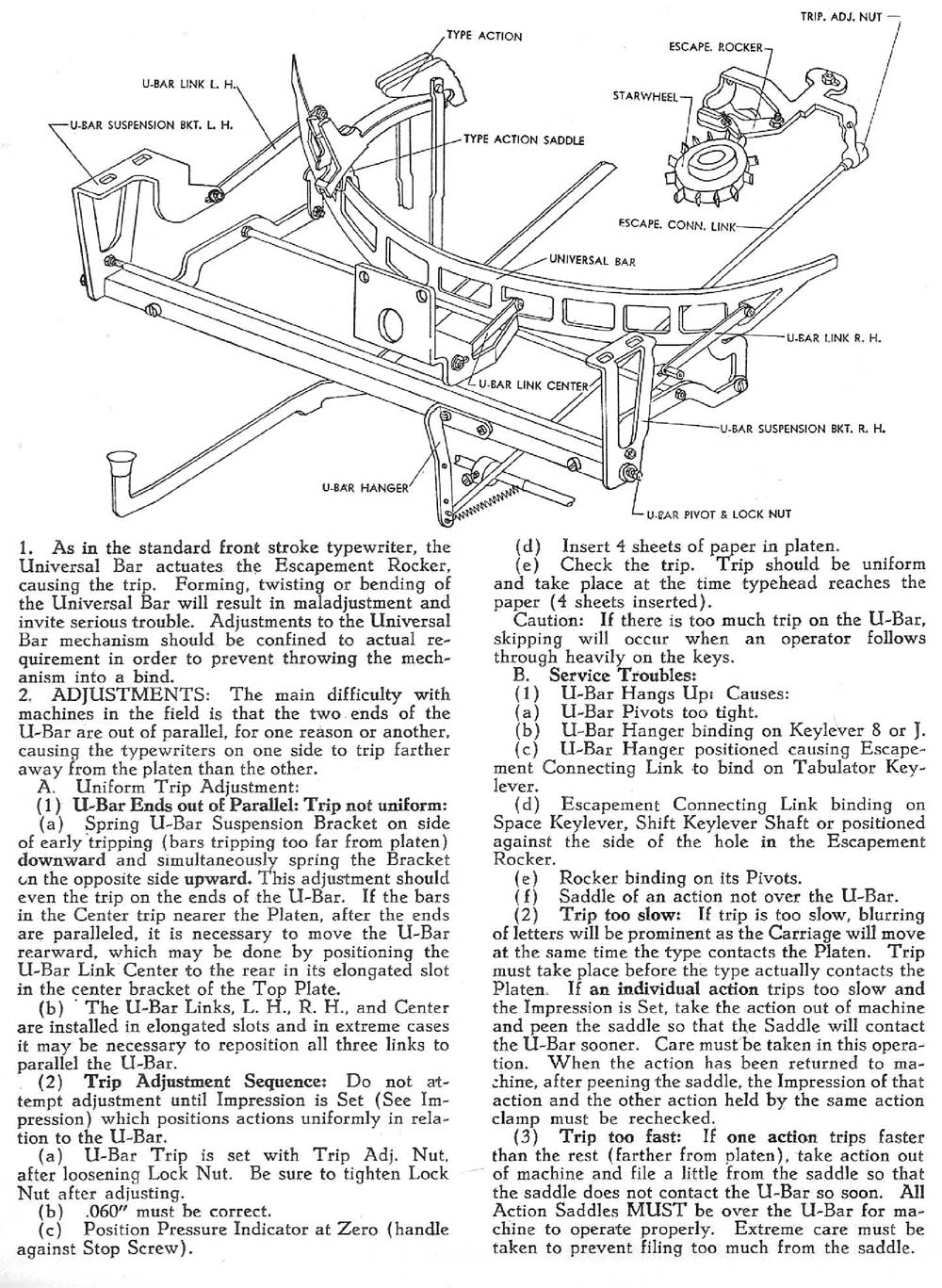

Universal Bar Trip Adjustment
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-2_004.jpg)

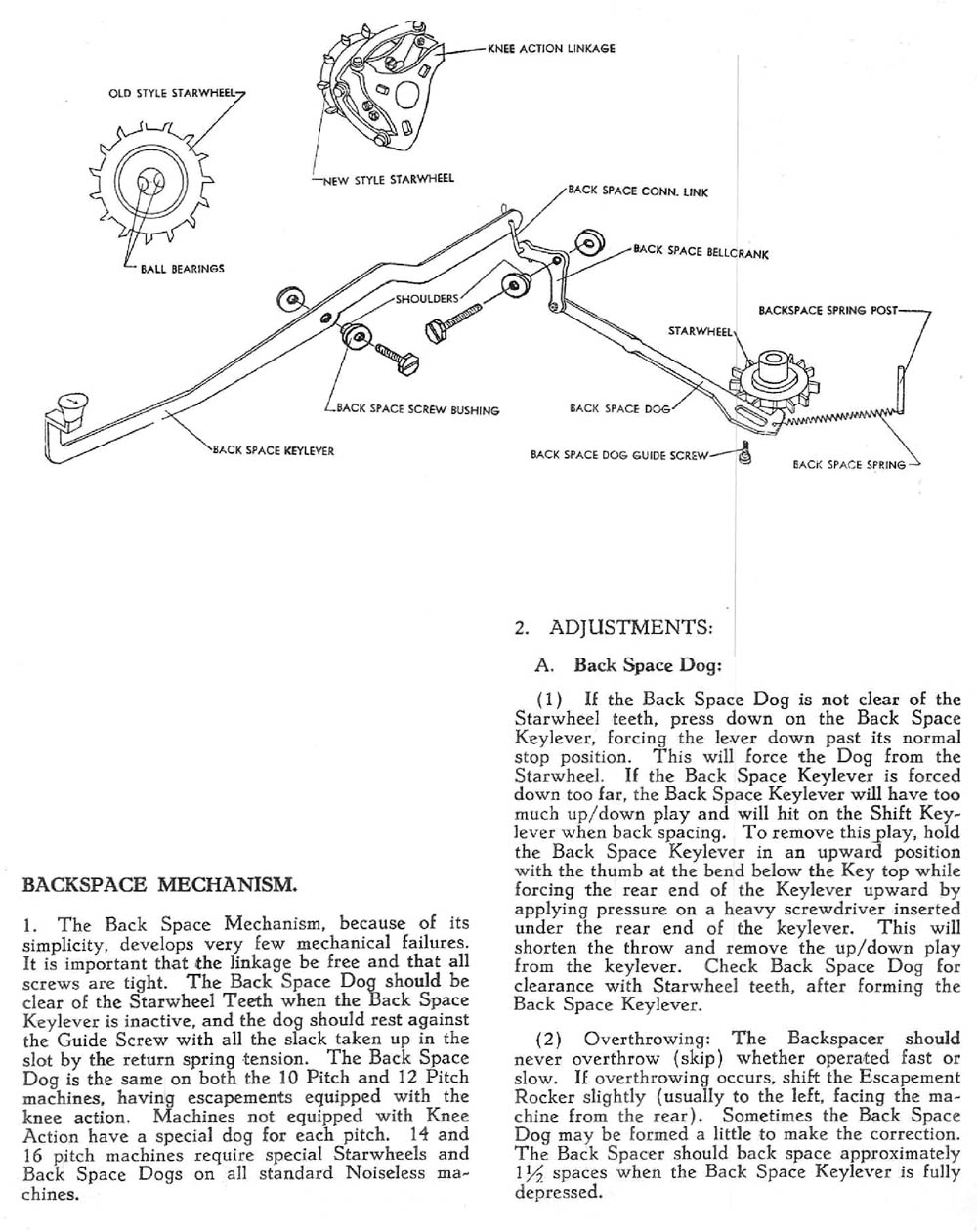

Back Space Mechanism
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-2_005.jpg)

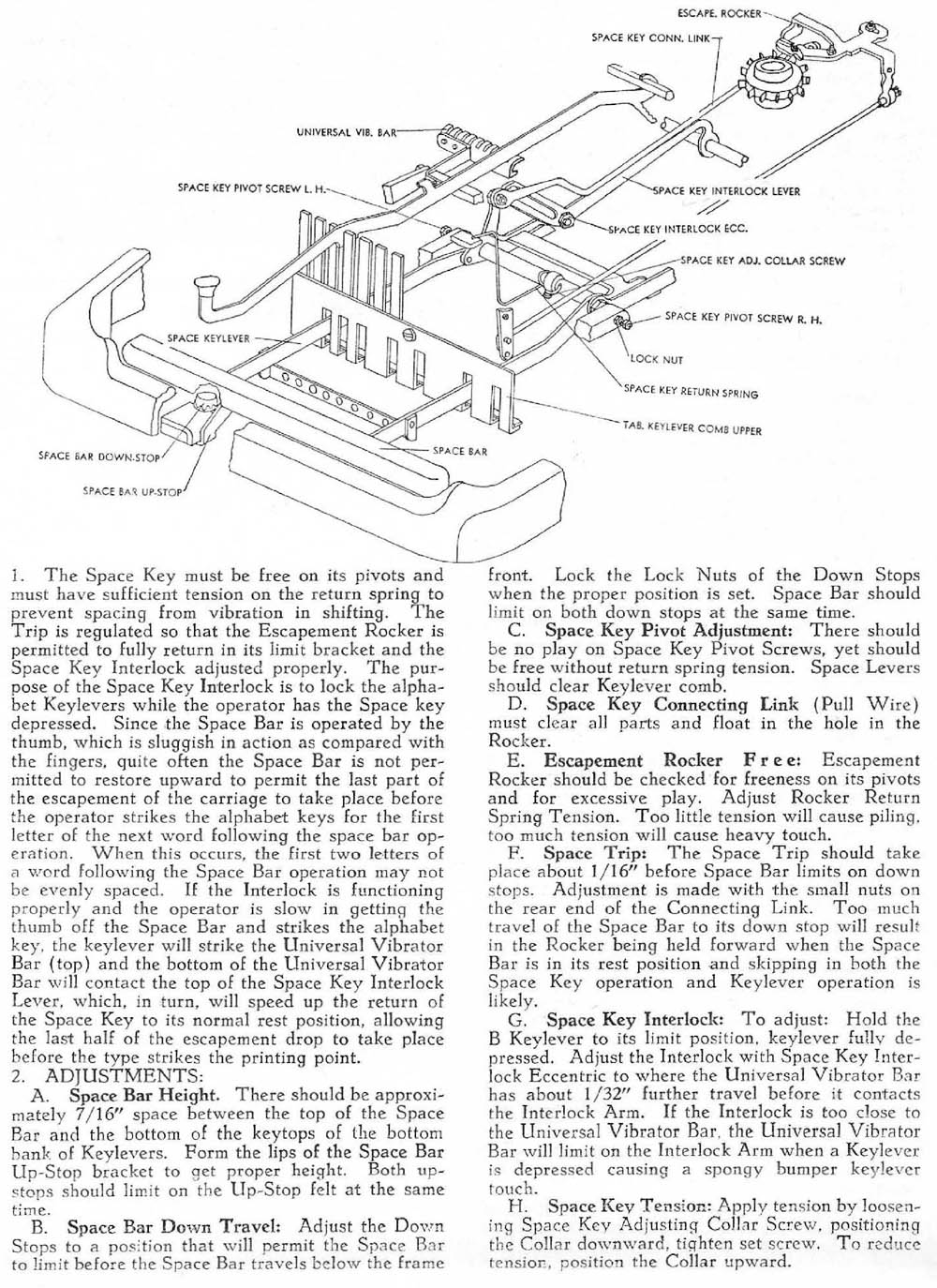

Space Bar Mechanism
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-2_011.jpg)

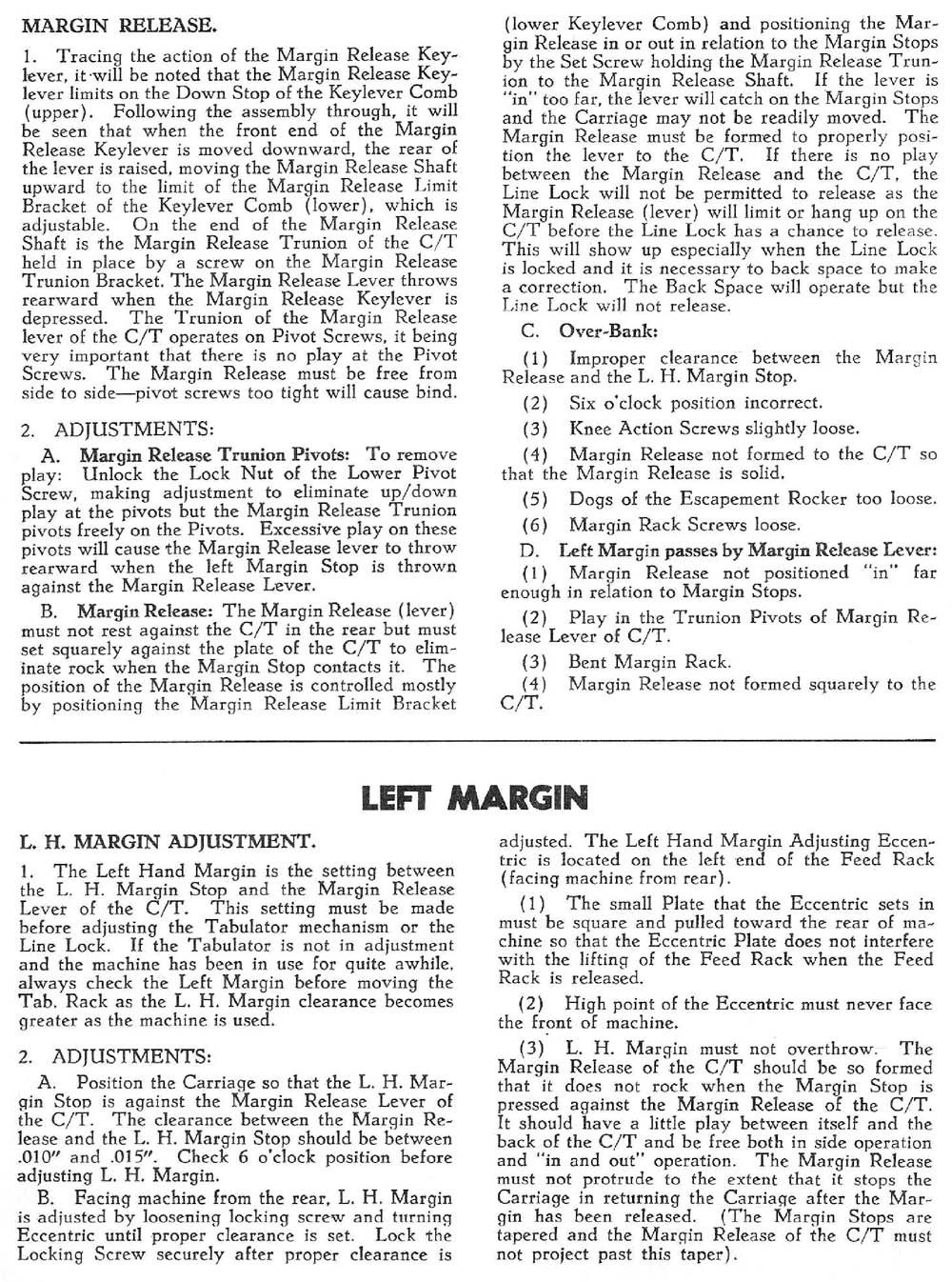

Margin Release
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-2_006.jpg)

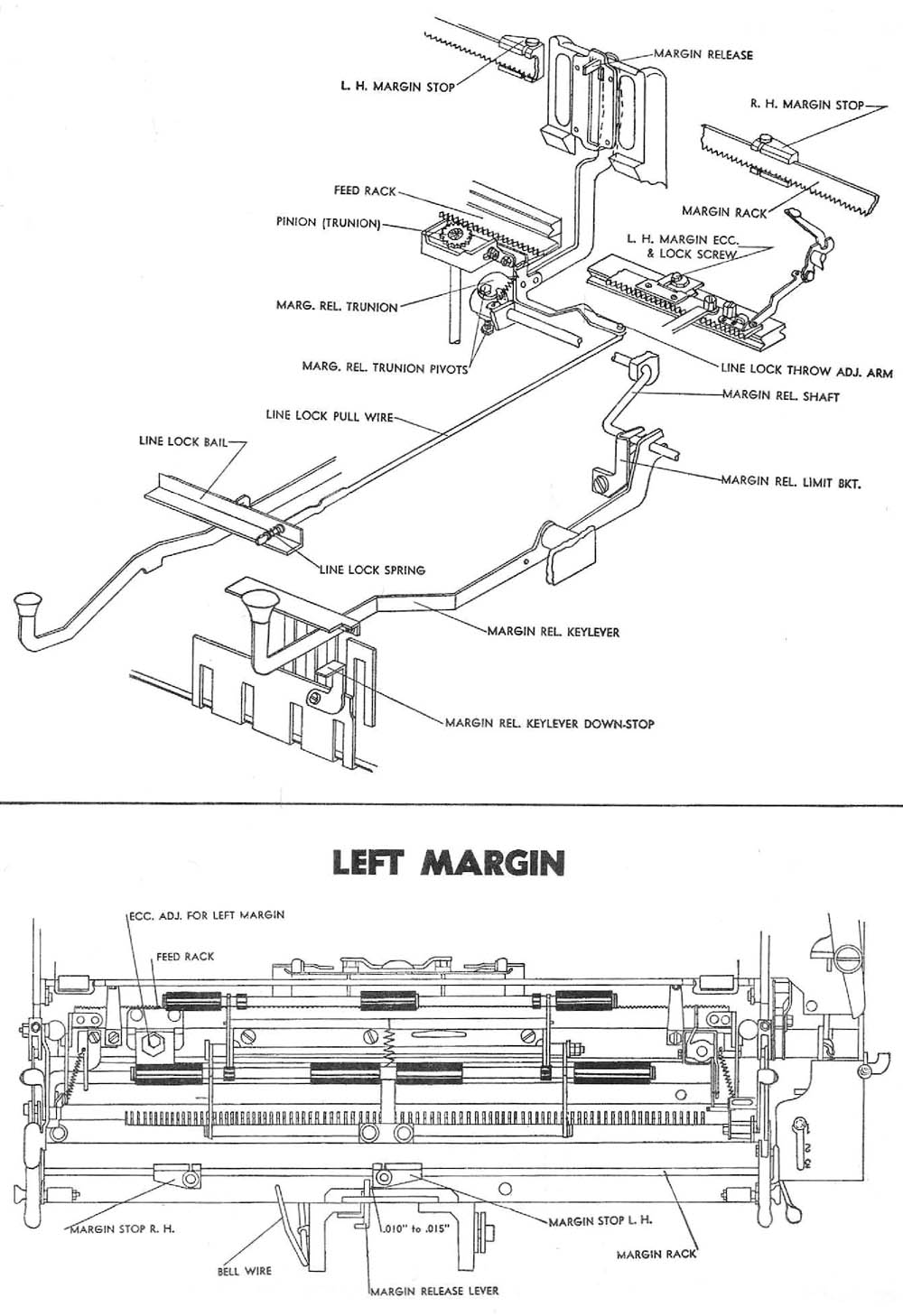

Left Hand Margin Adjustment
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-2_007.jpg)

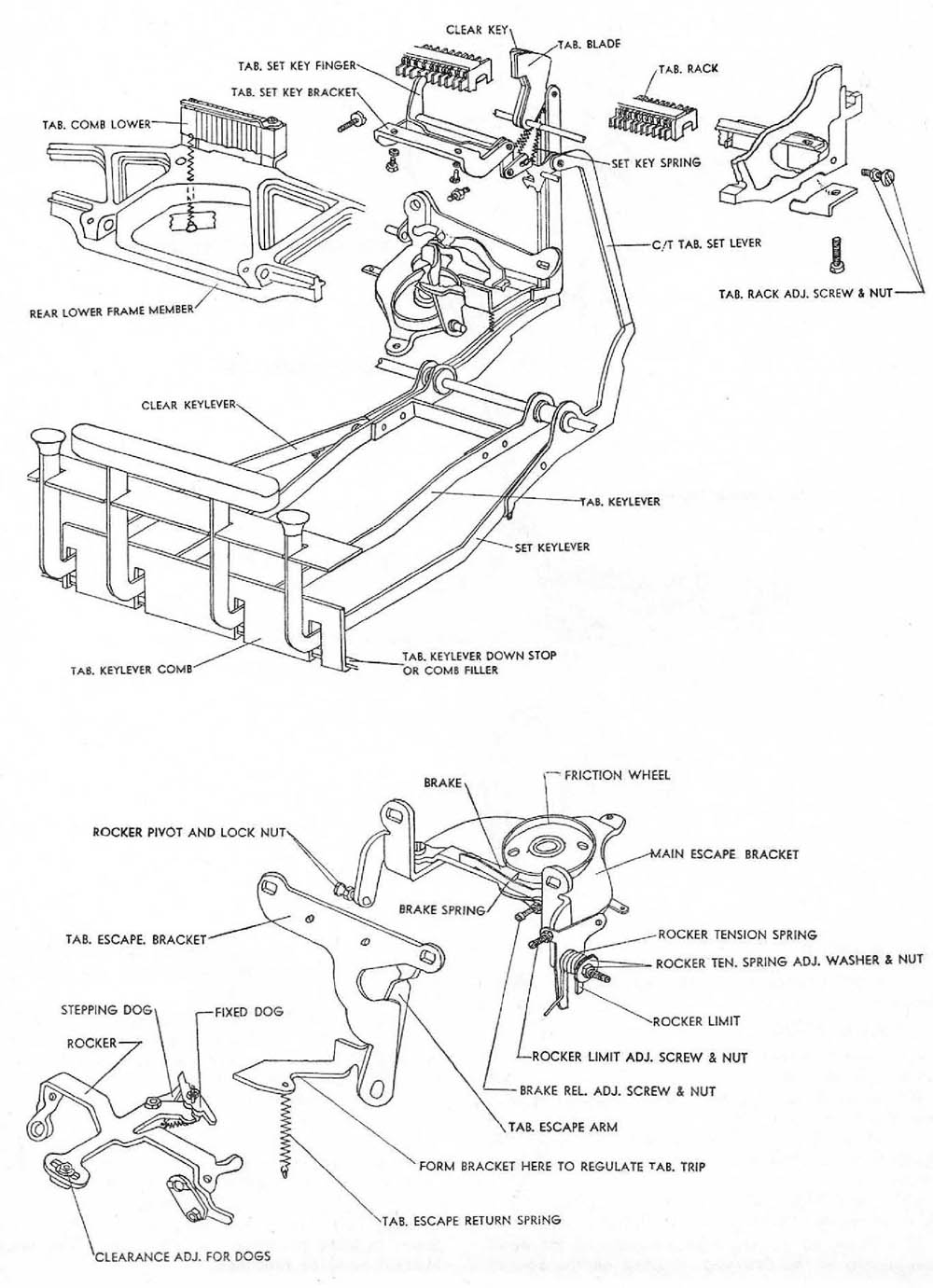

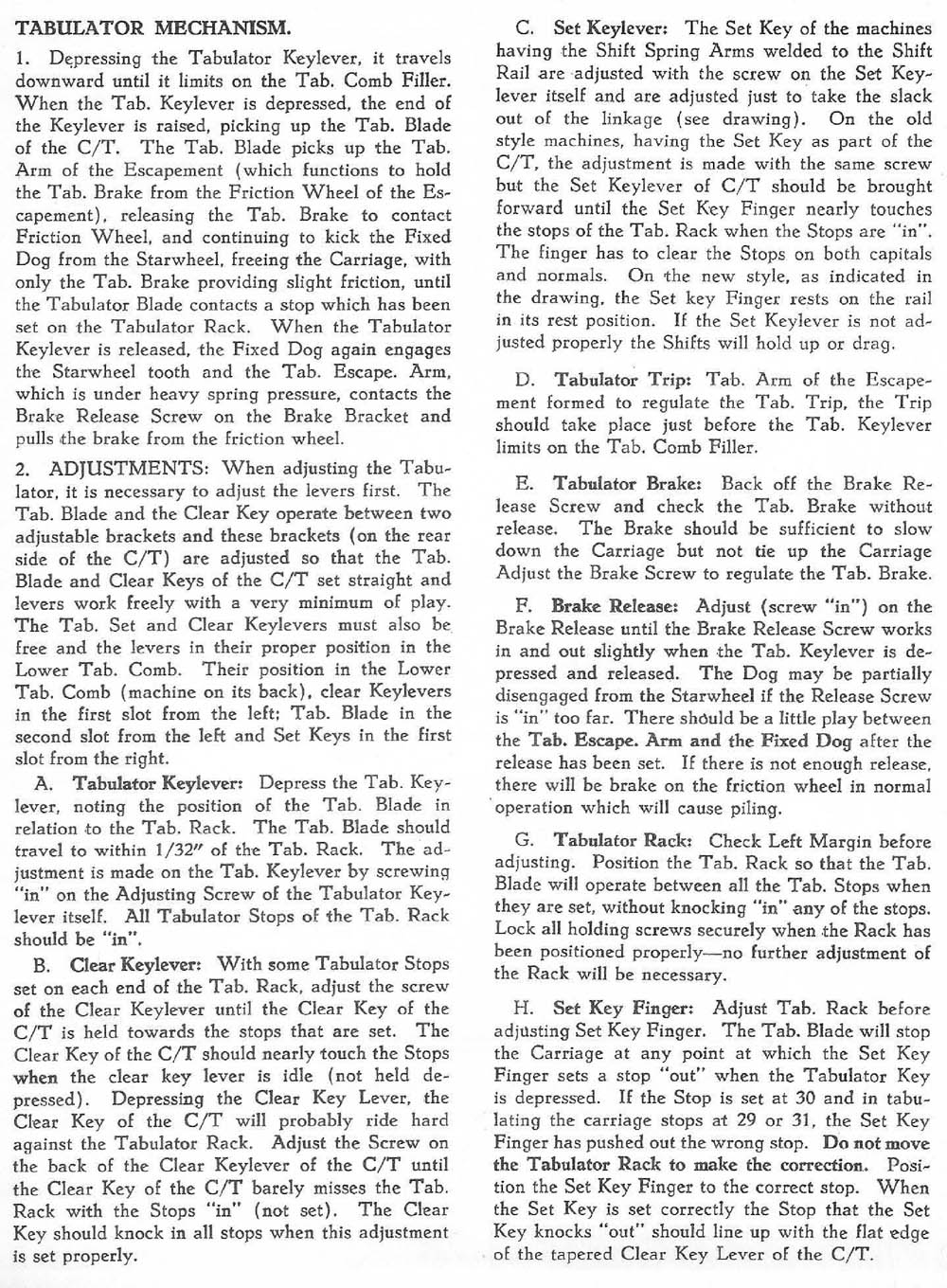

Tabulator Adjustment
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-2_008.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-2_009.jpg)

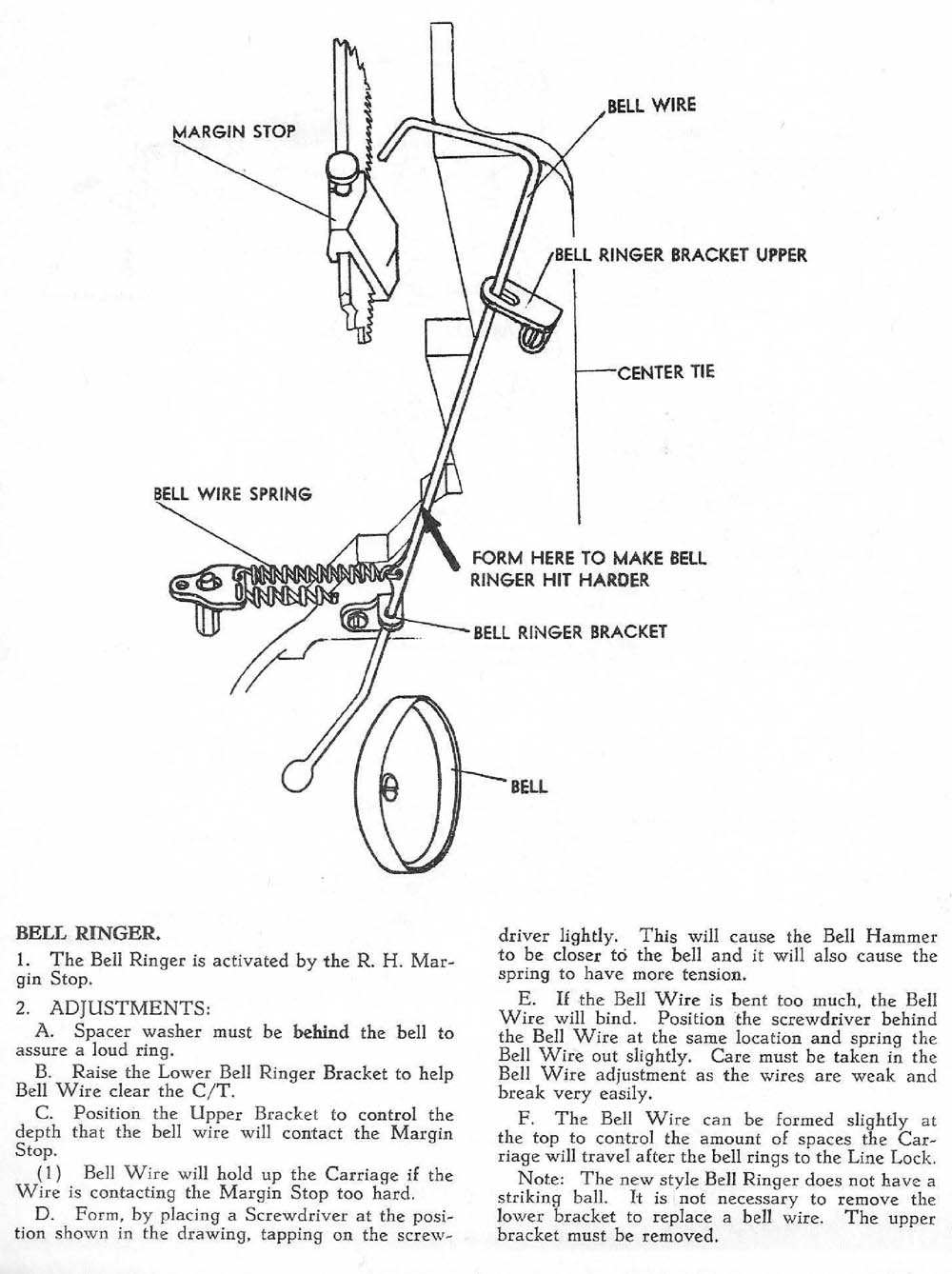

Bell Ringer Adjustment
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-2_010.jpg)

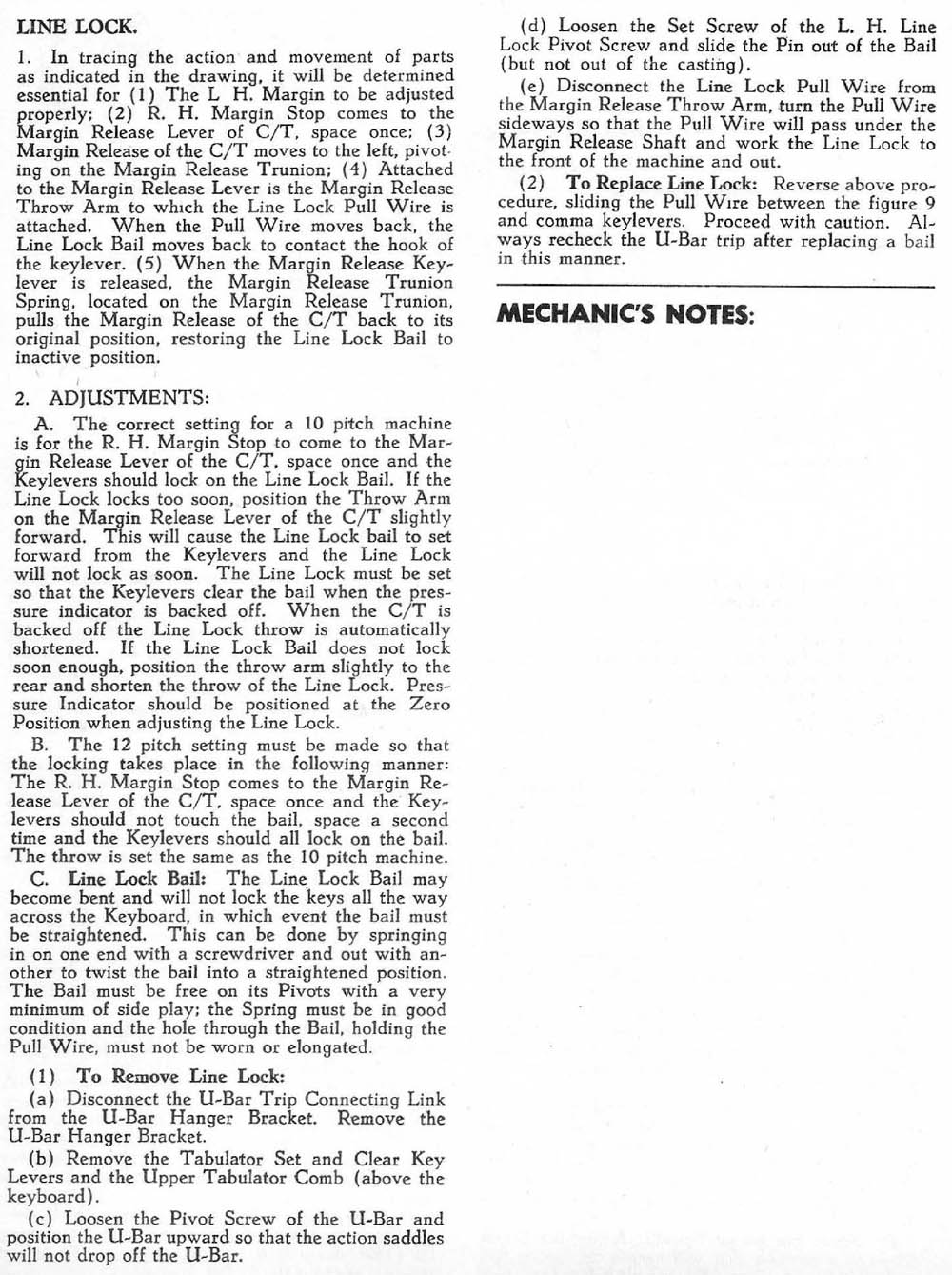

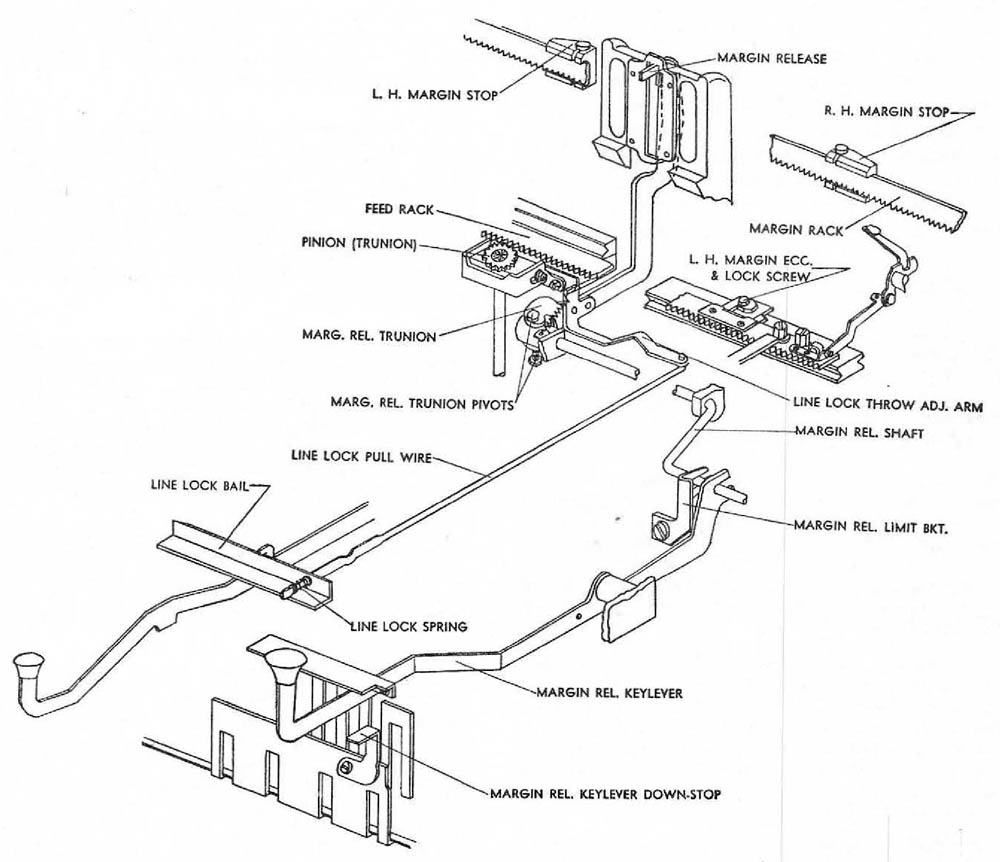

Line Lock Adjustment
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-2_012.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-2_013.jpg)

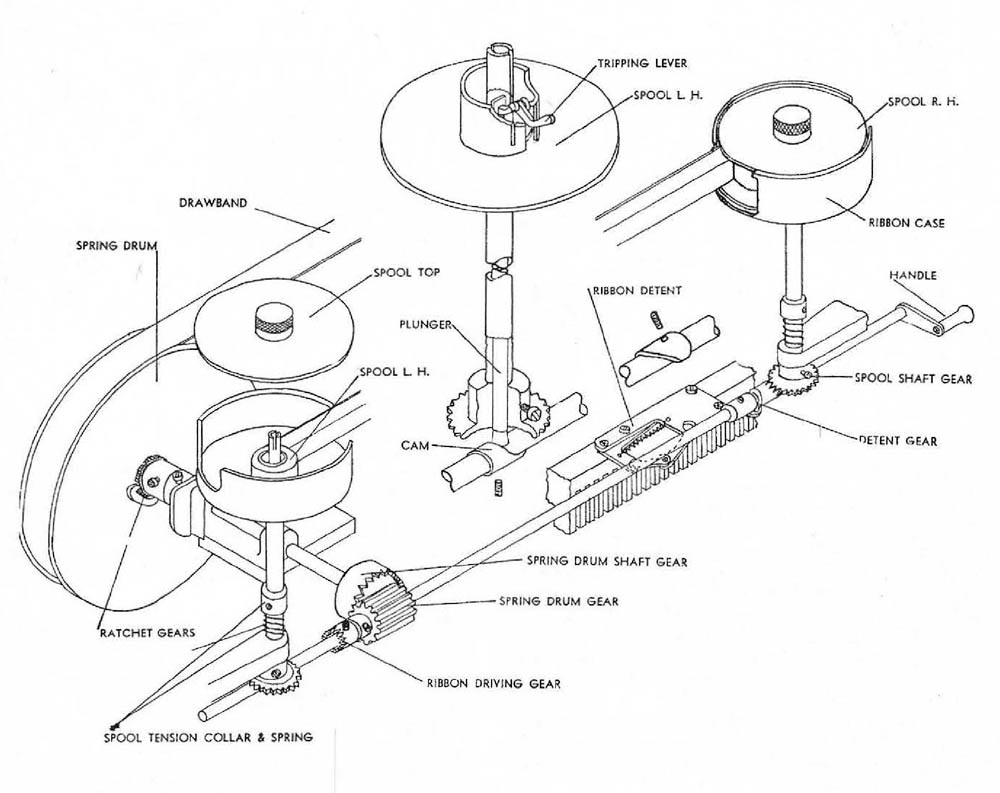

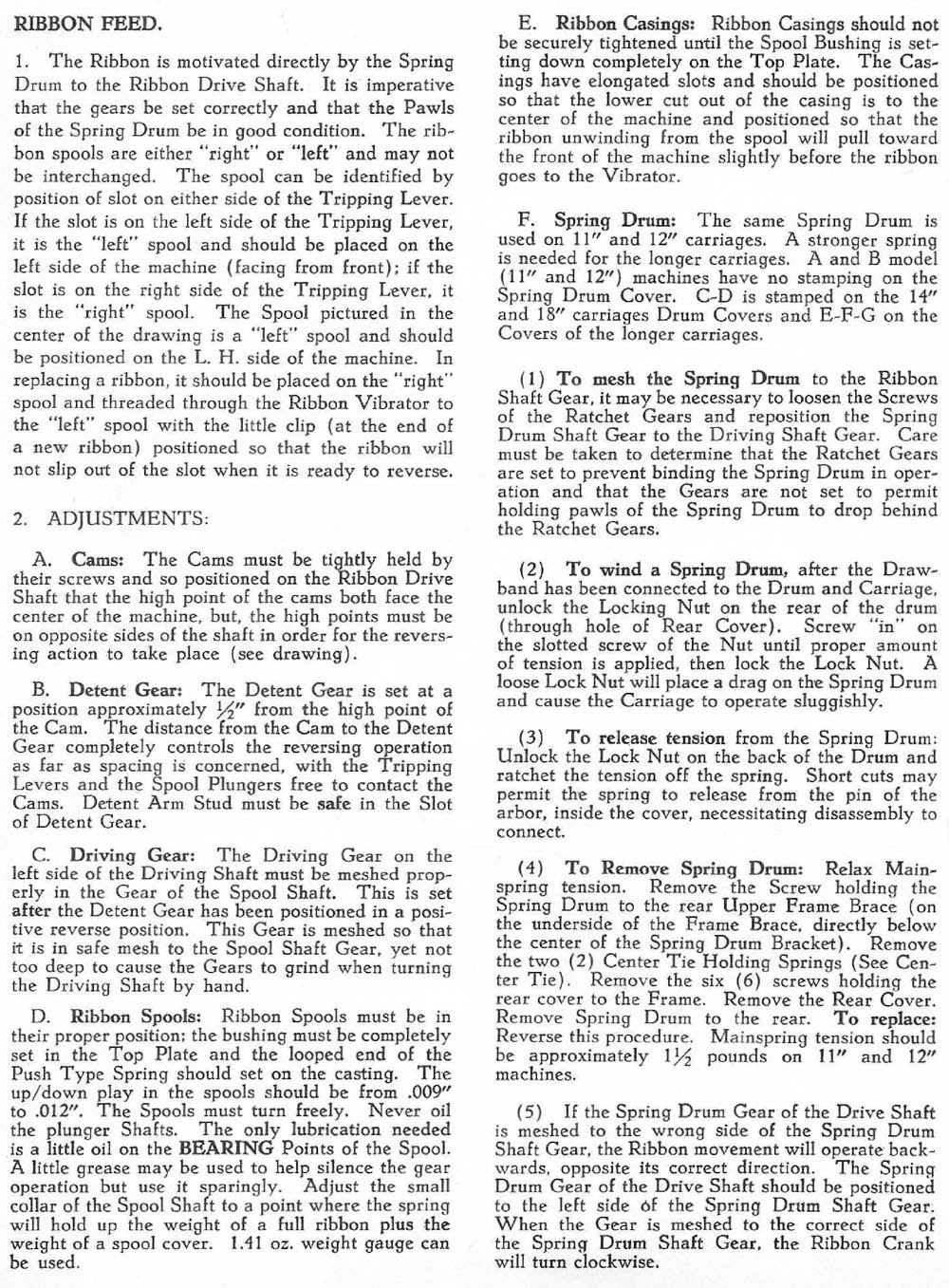

Ribbon Feed
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-2_014.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-2_015.jpg)

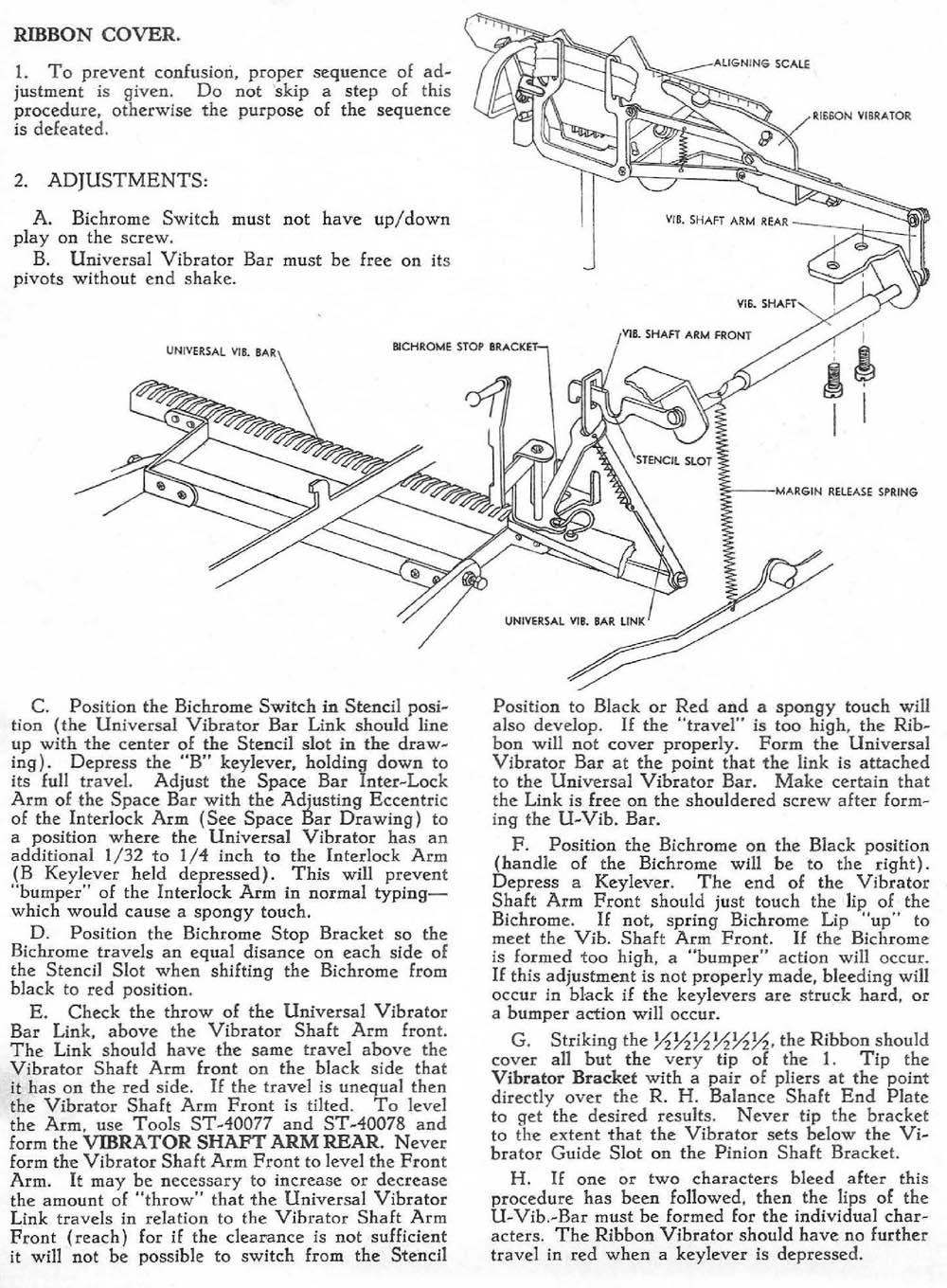

Ribbon Cover
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-2_016.jpg)

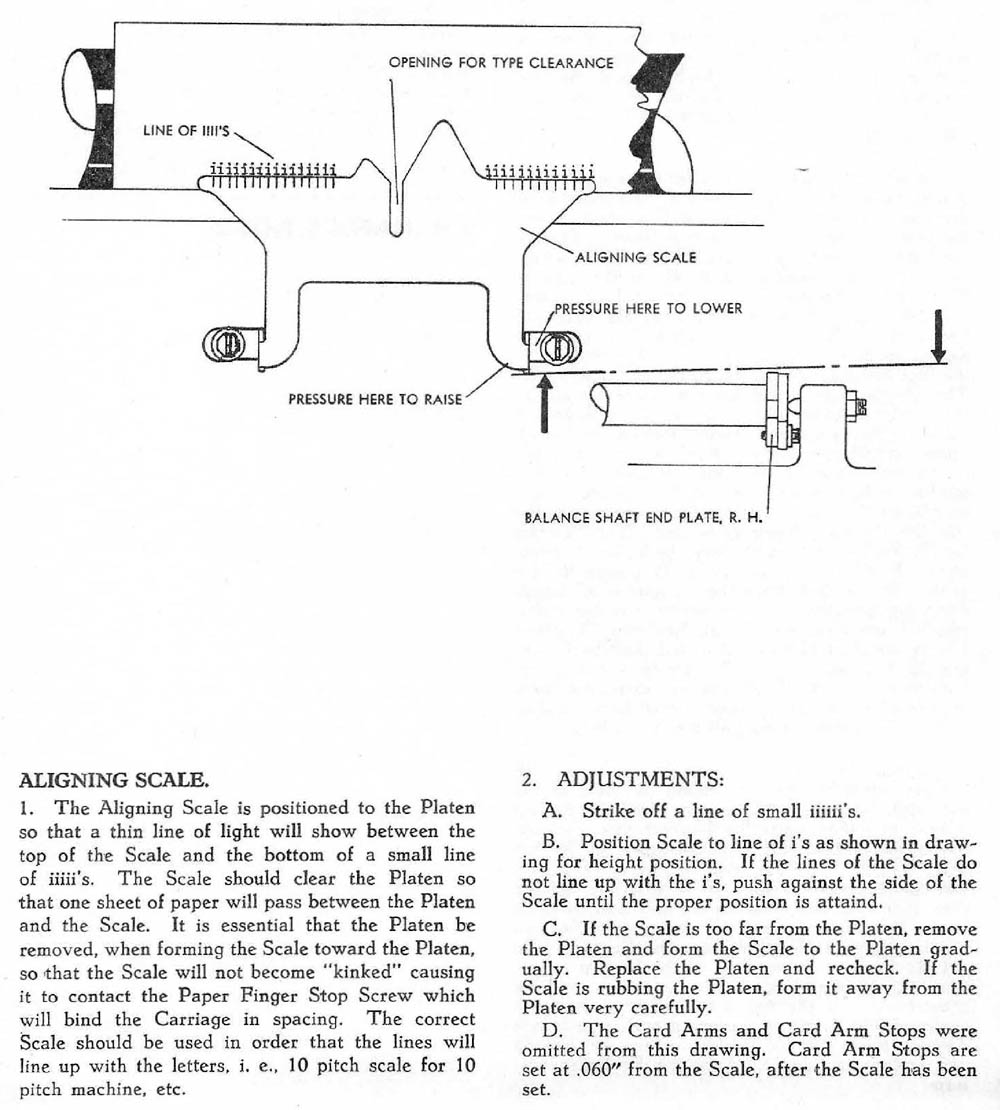

Aligning Scale (Line Finder)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-2_017.jpg)

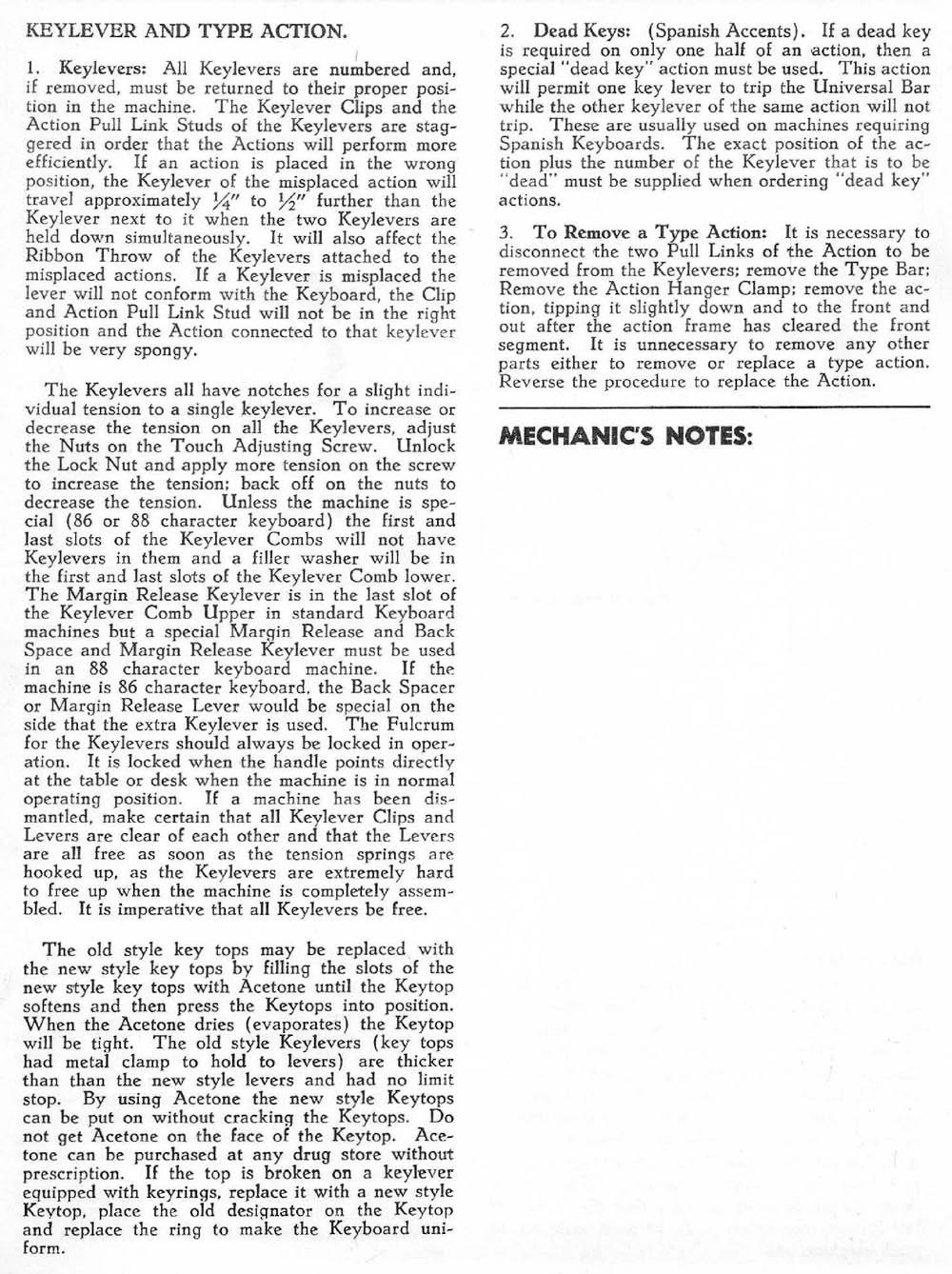

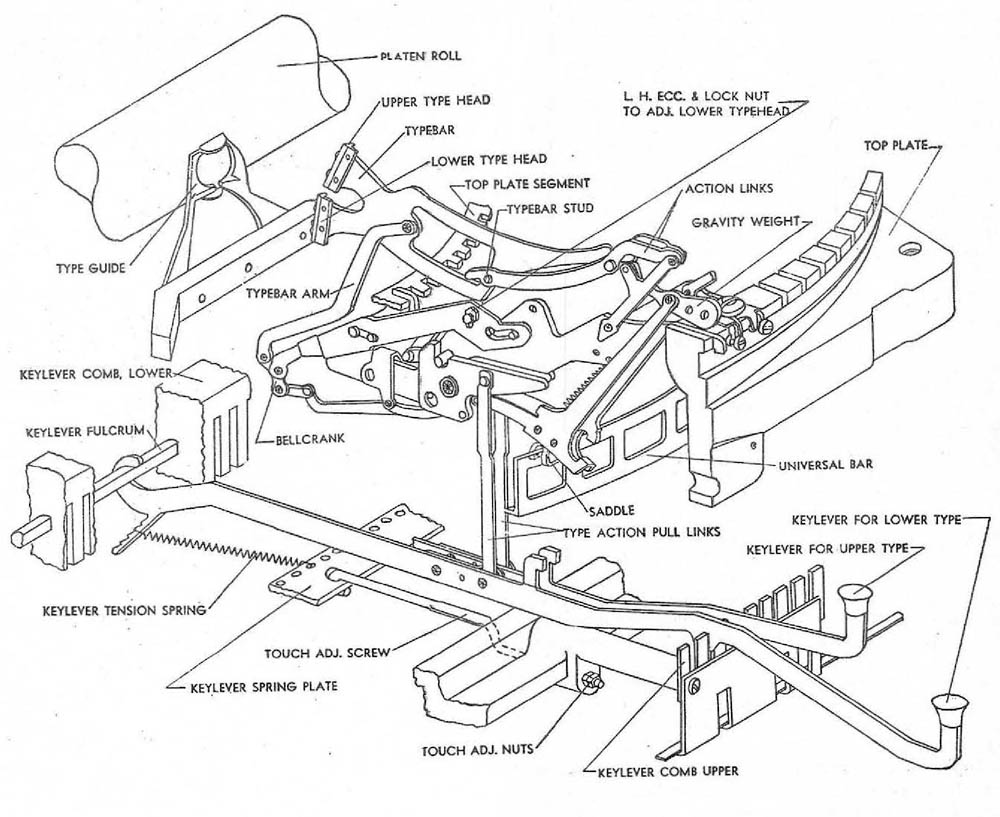

Keylevers and Type Actions
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-2_018.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-2_019.jpg)

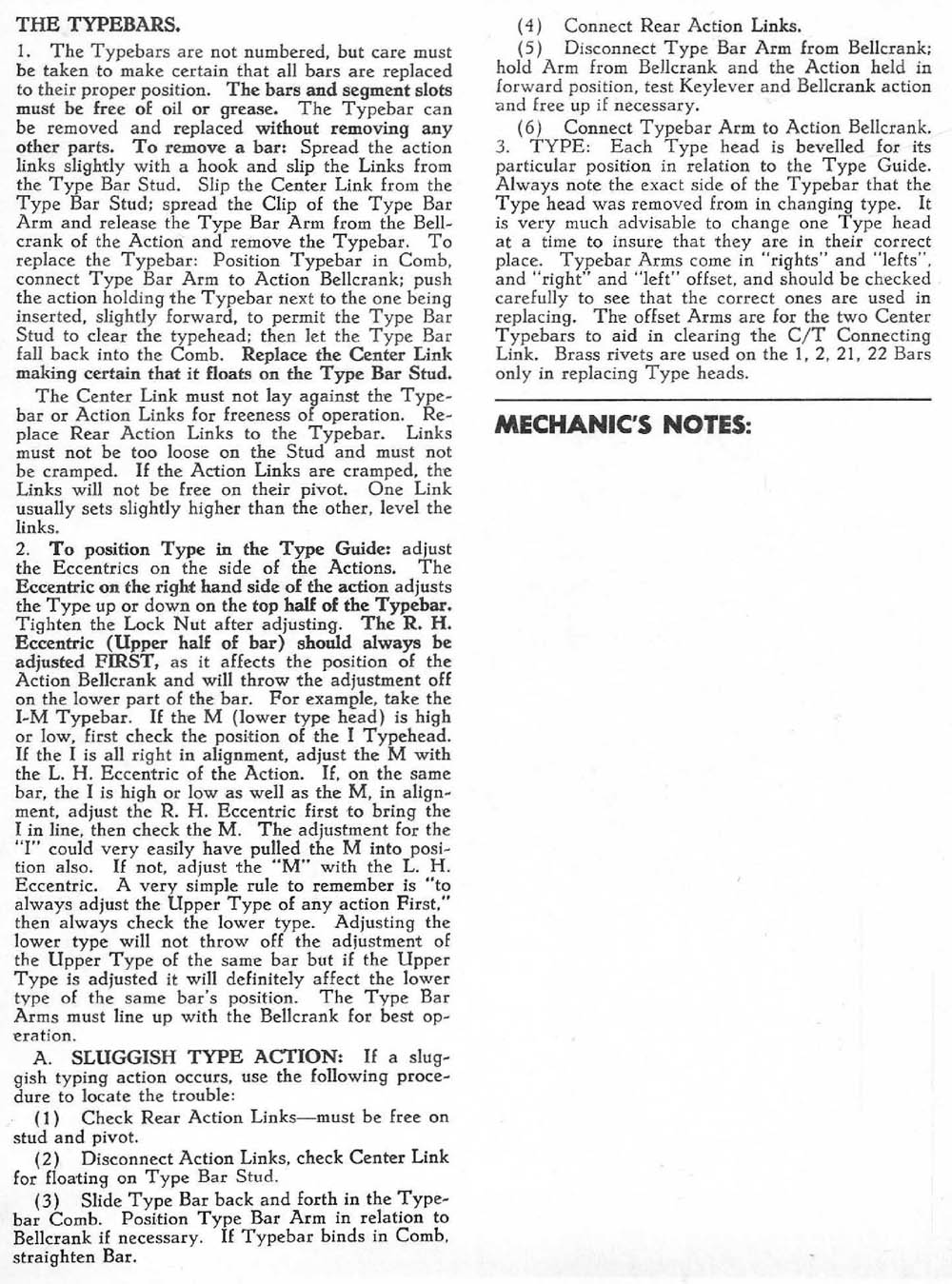

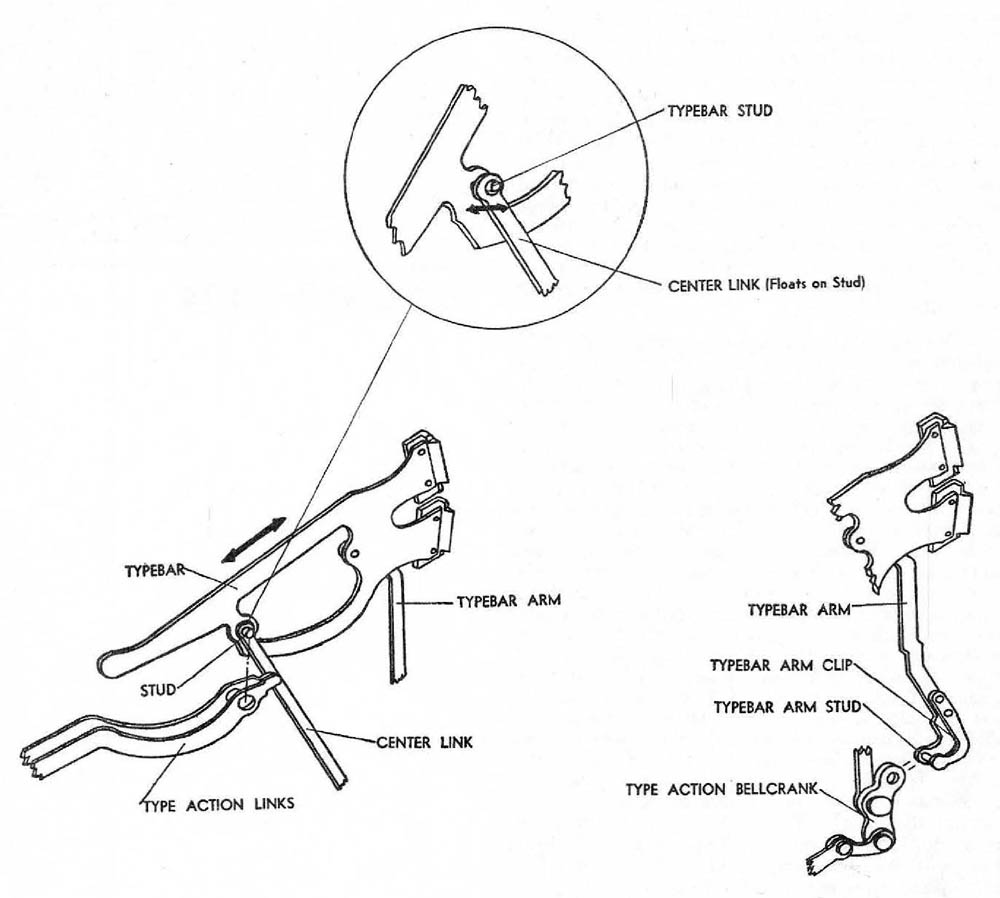

Type Bars
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-2_020.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-2_021.jpg)

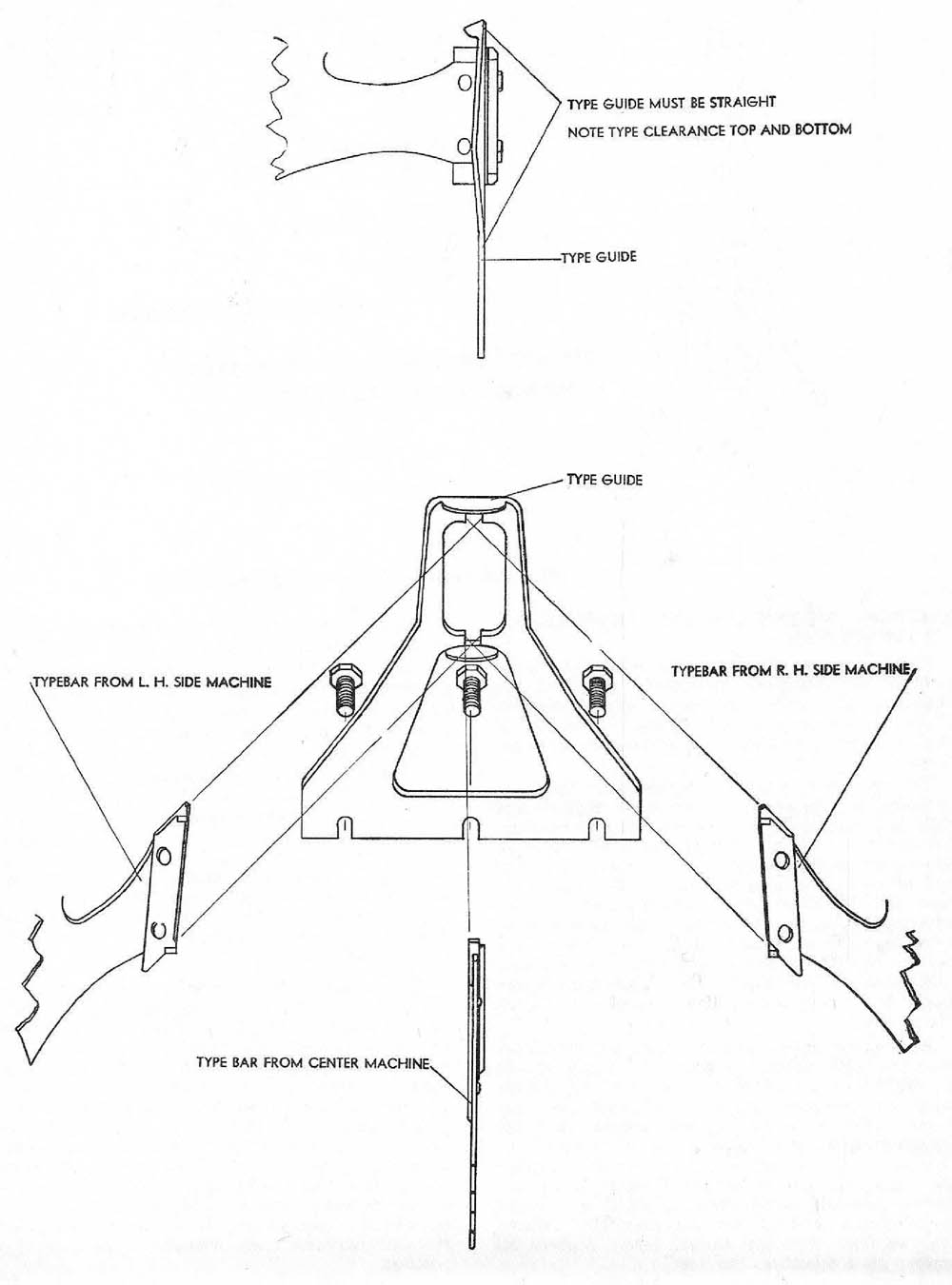

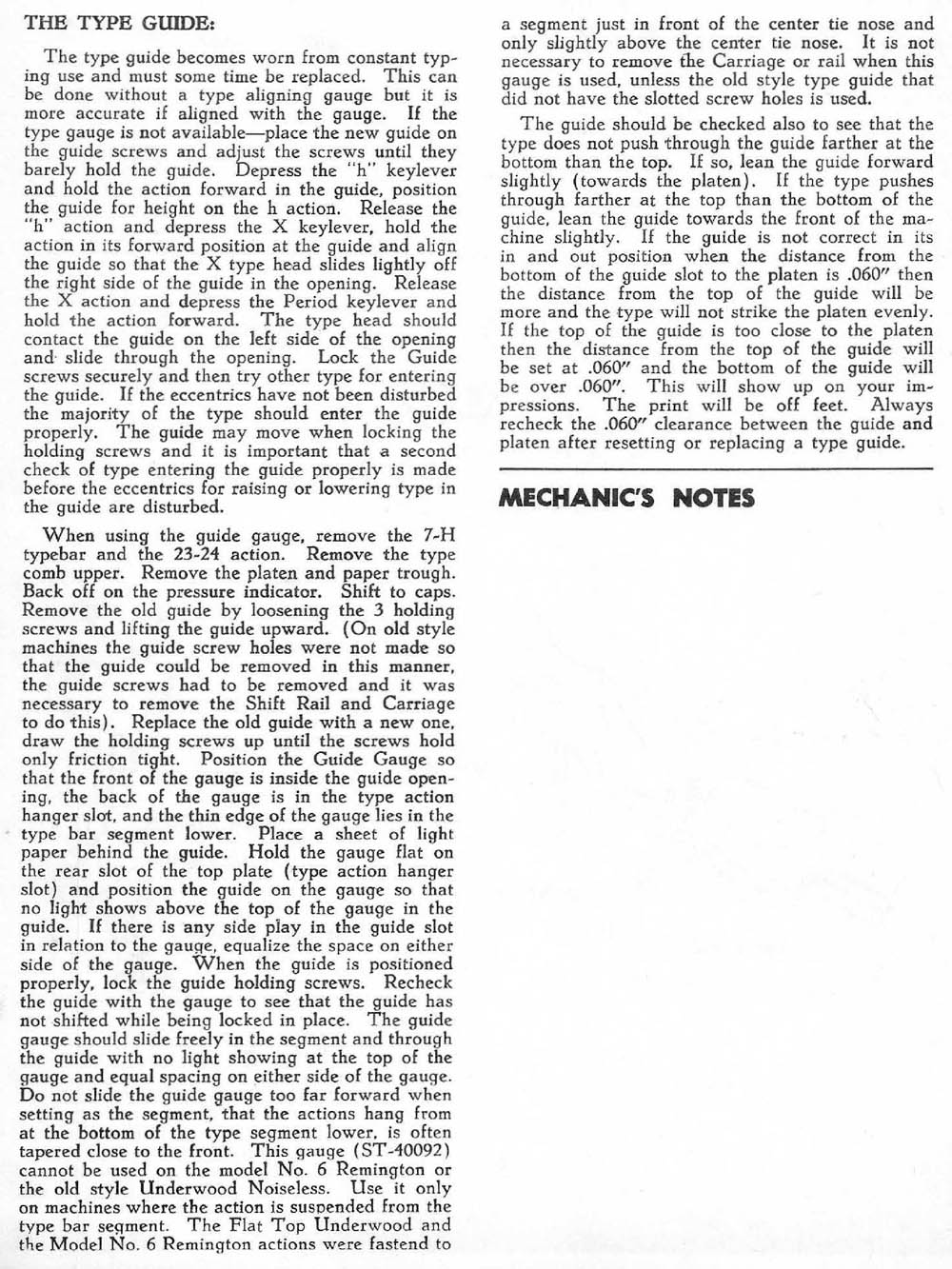

Type Guide
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-2_022.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-2_023.jpg)

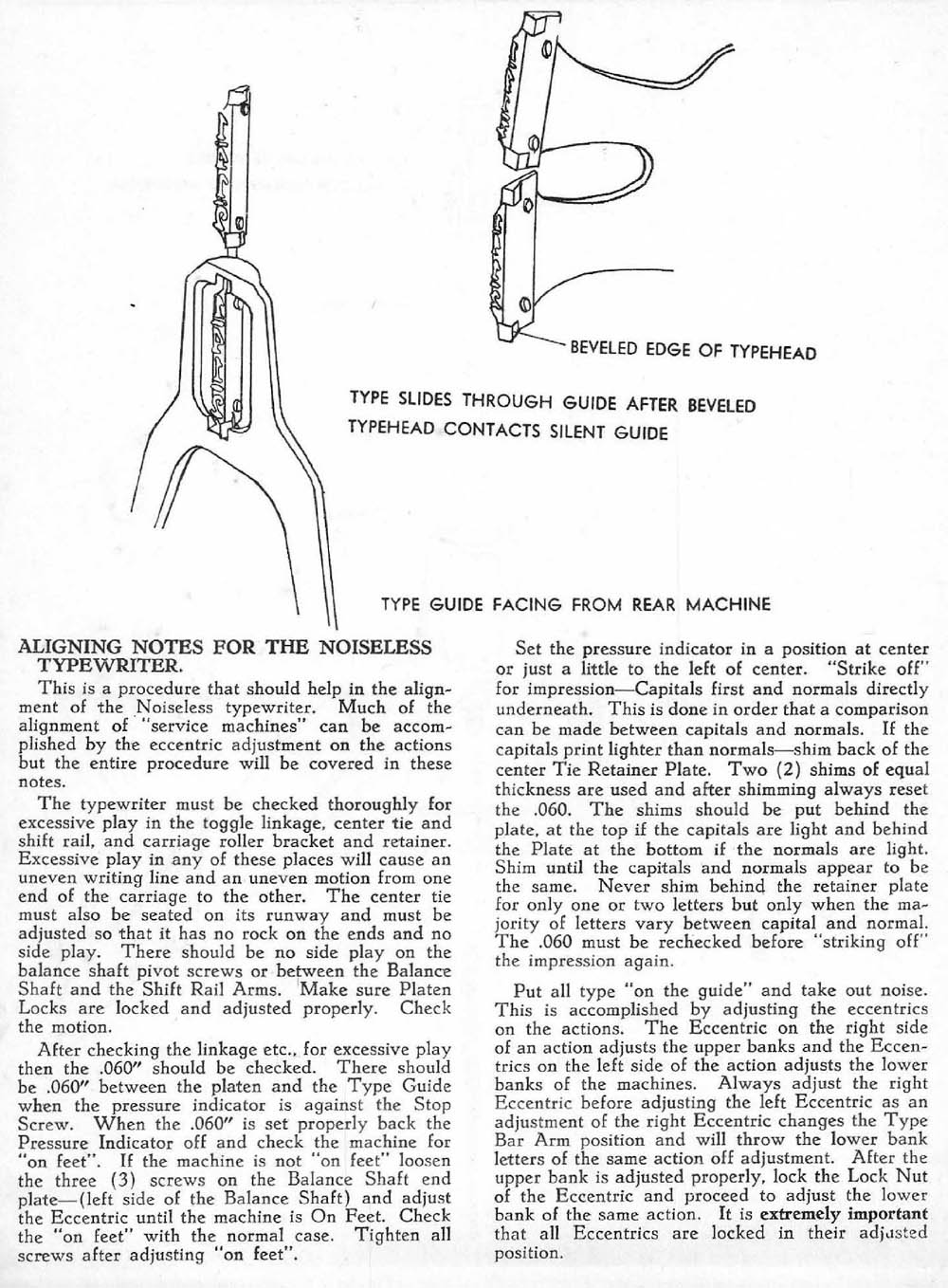

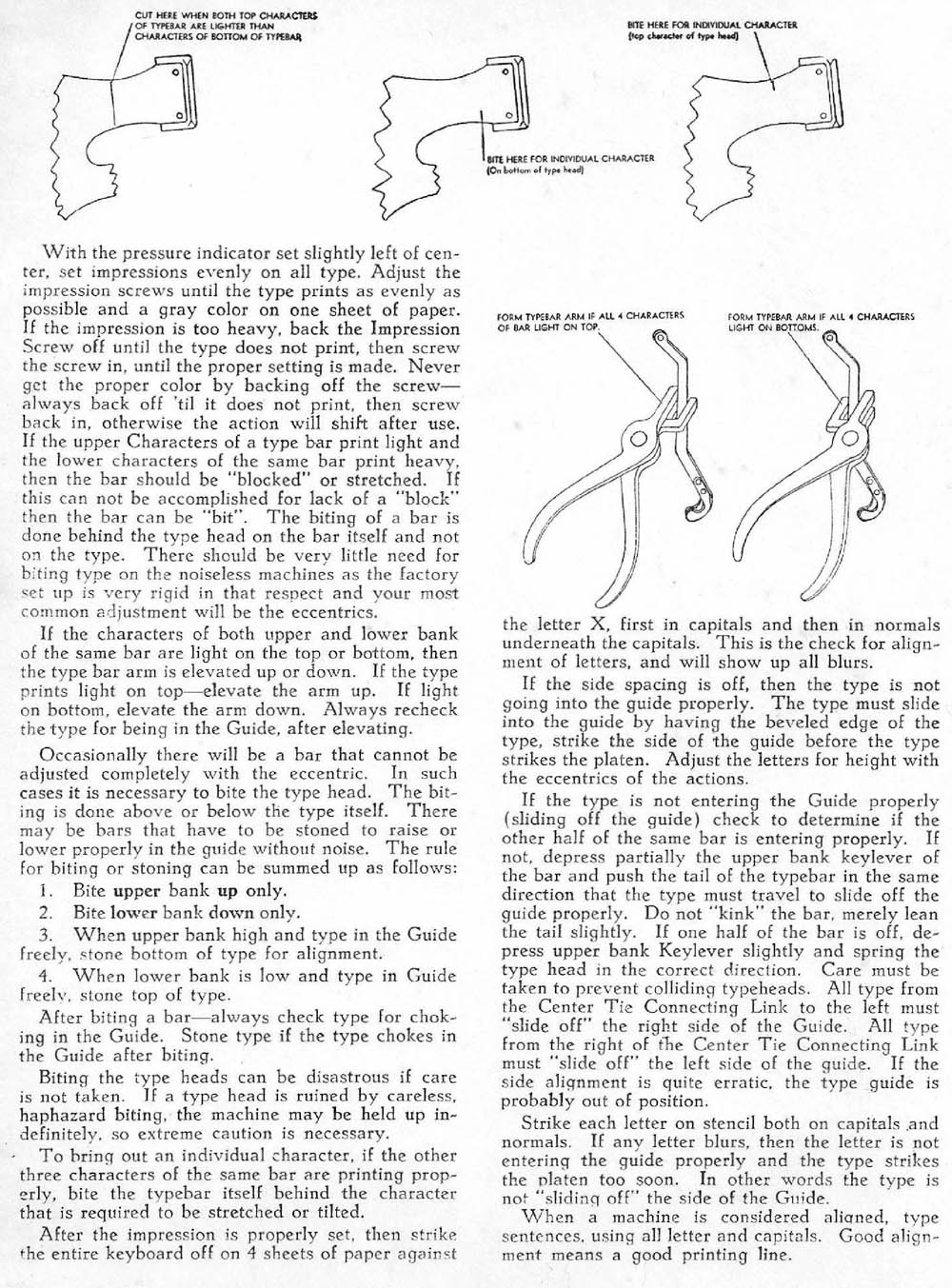

Aligning
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-2_024.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V3-2_025.jpg)
