AMES OAMI Mechanical Training Manual for Standard and Portable Typewriters
By: Clarence Leroy Jones
In 3 Volumes plus Addendum - Published 1945
Volume Two: Portable Typewriters
Underwood Portable Typewriter Repair

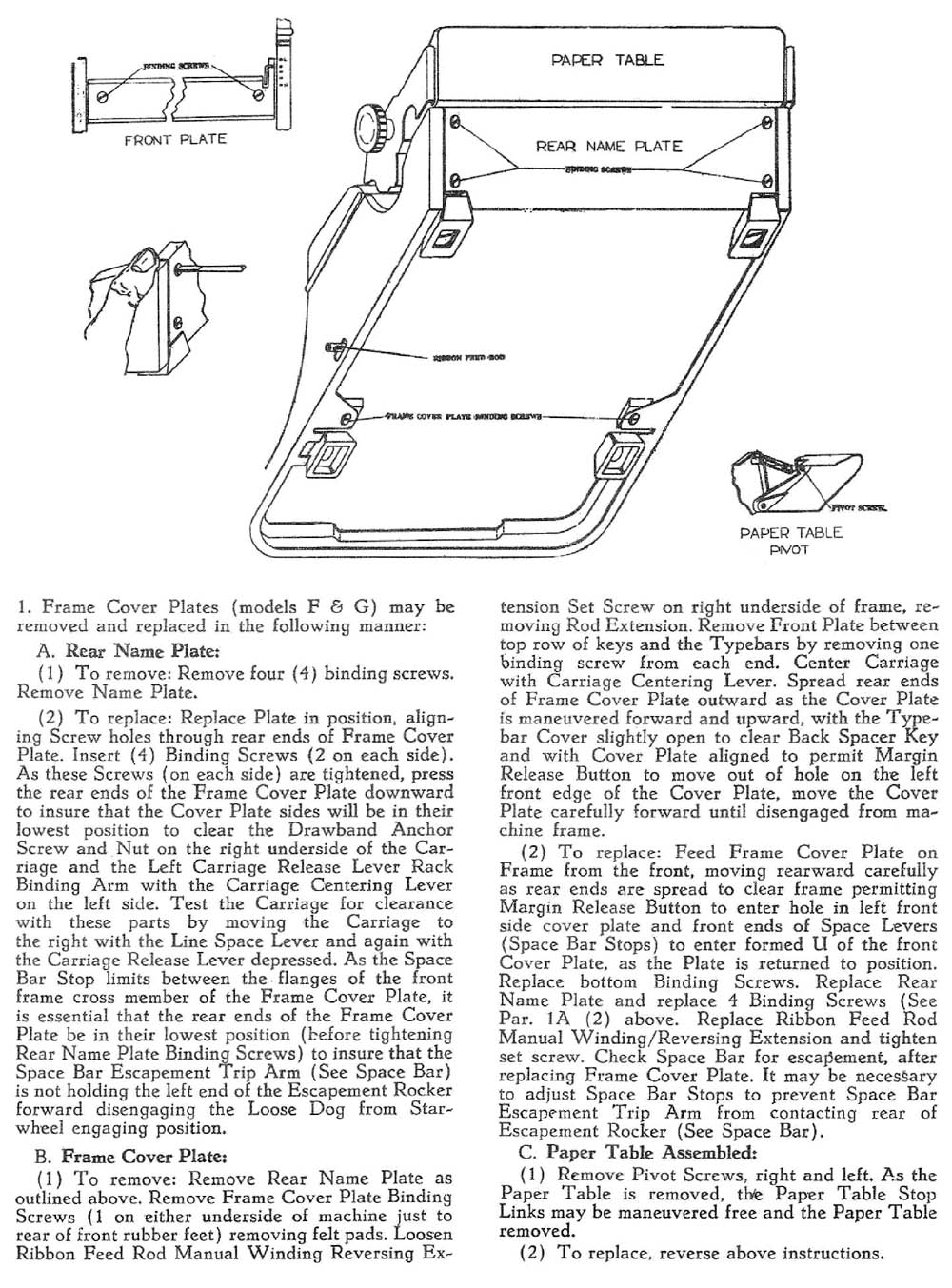

Cover Plates
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V2-5_001.jpg)

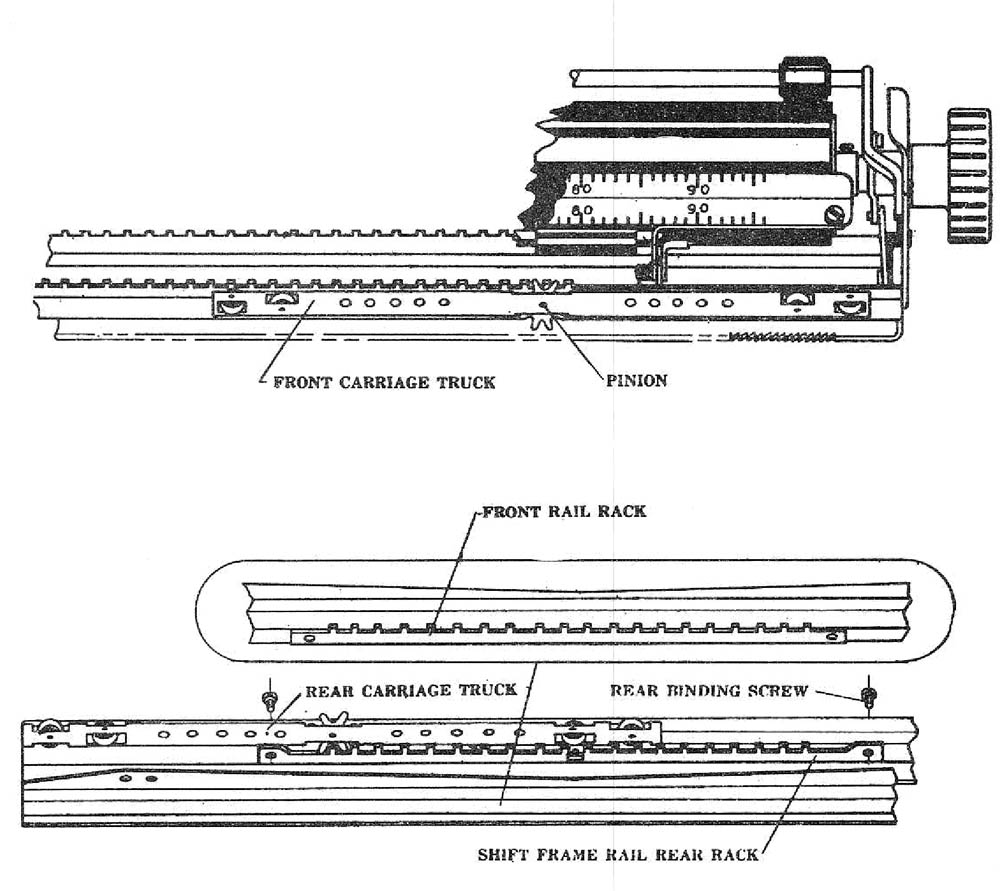

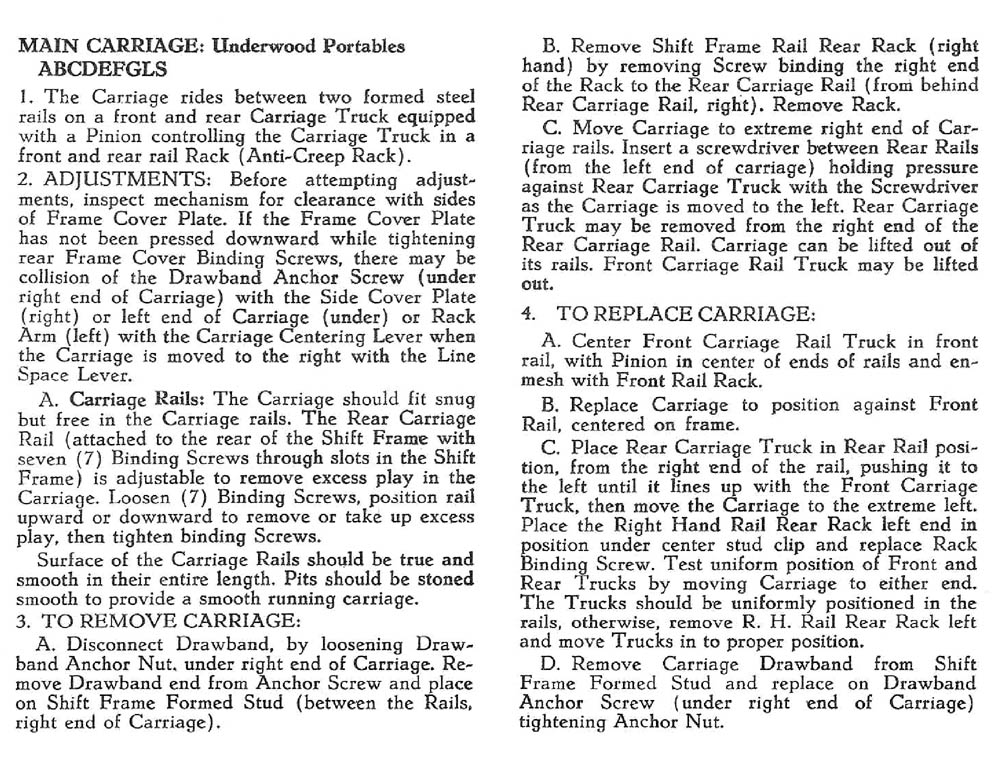

Main Carriage
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V2-5_002.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V2-5_003.jpg)

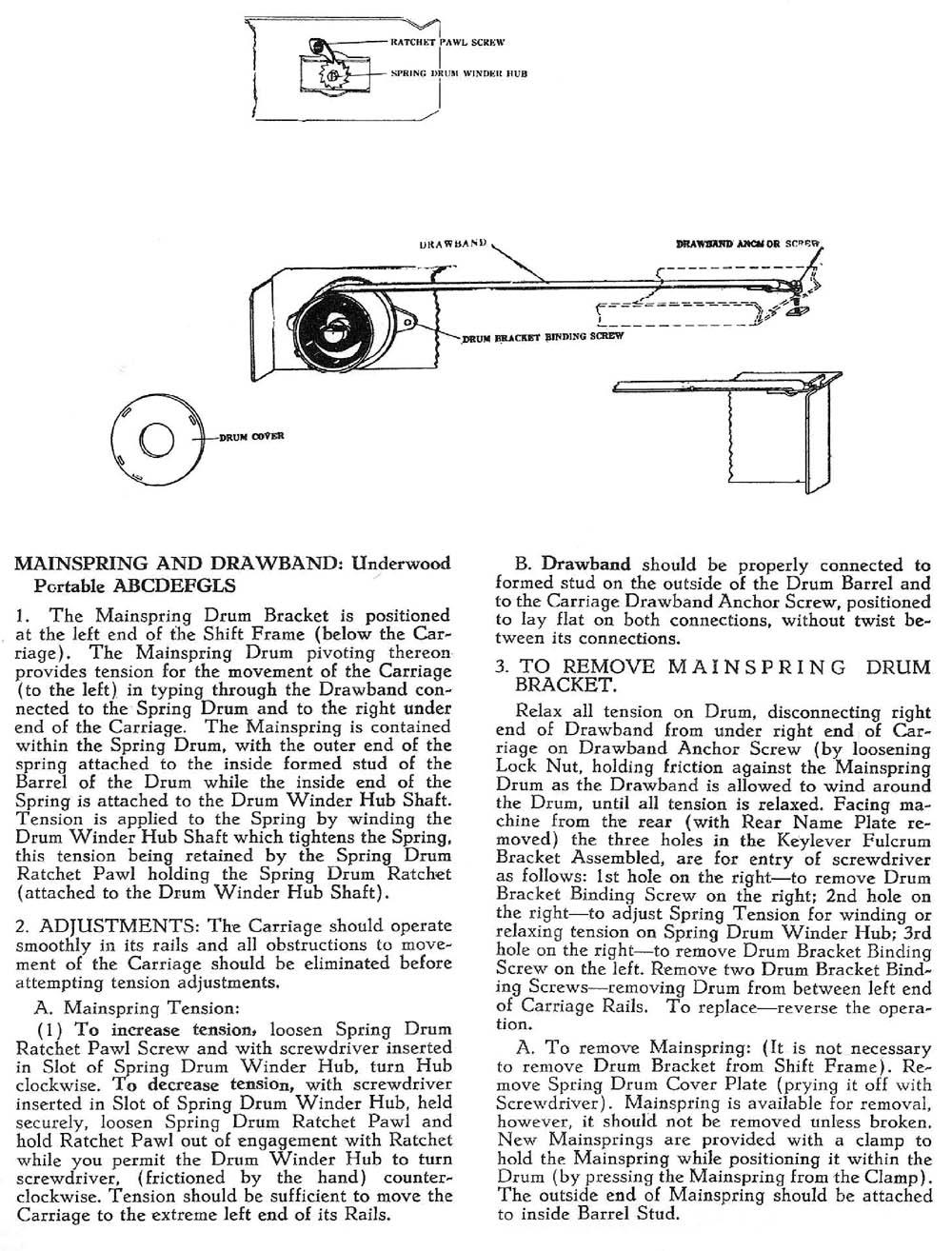

Mainspring and Drawband
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V2-5_004.jpg)

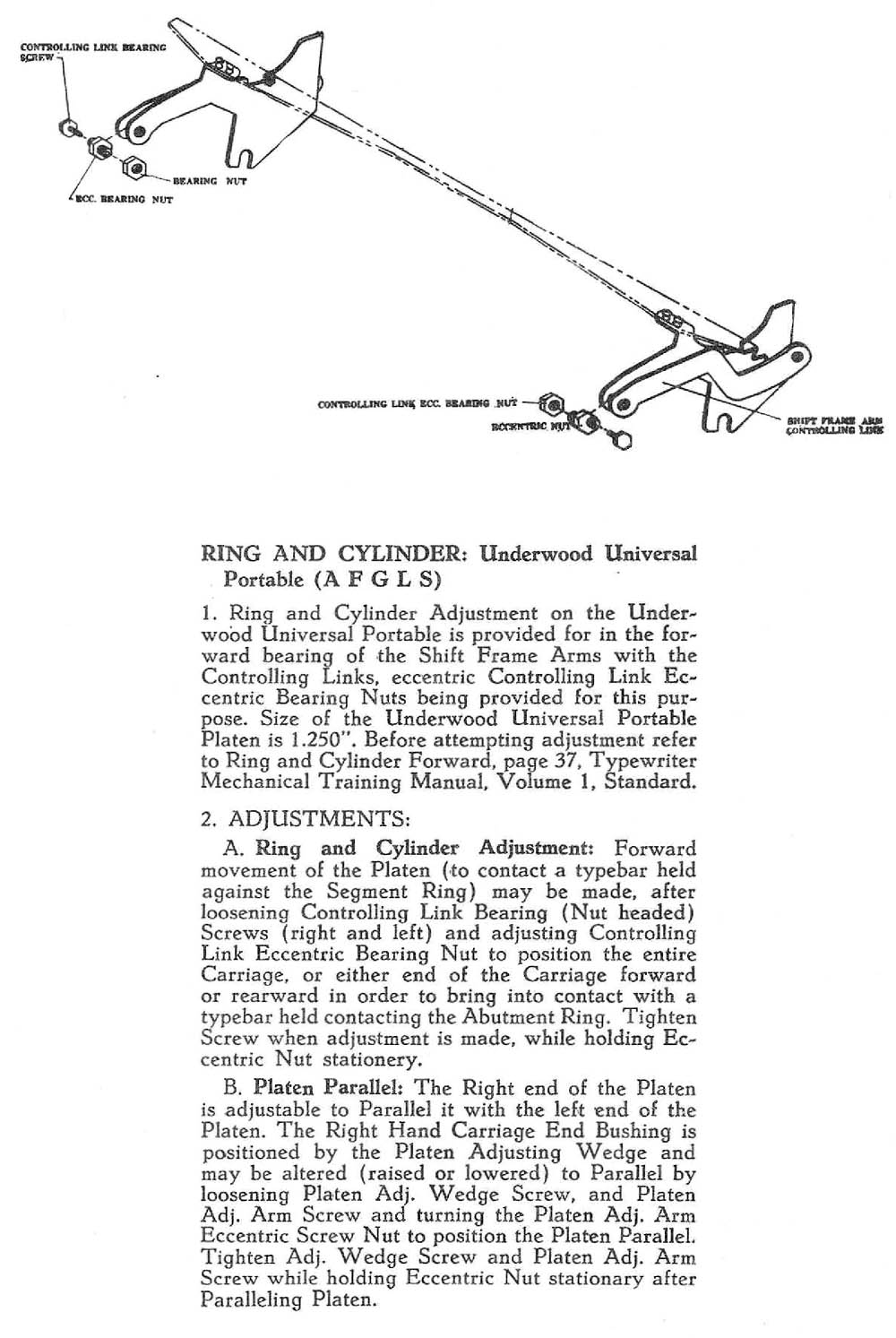

Ring and Cylinder
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V2-5_005.jpg)

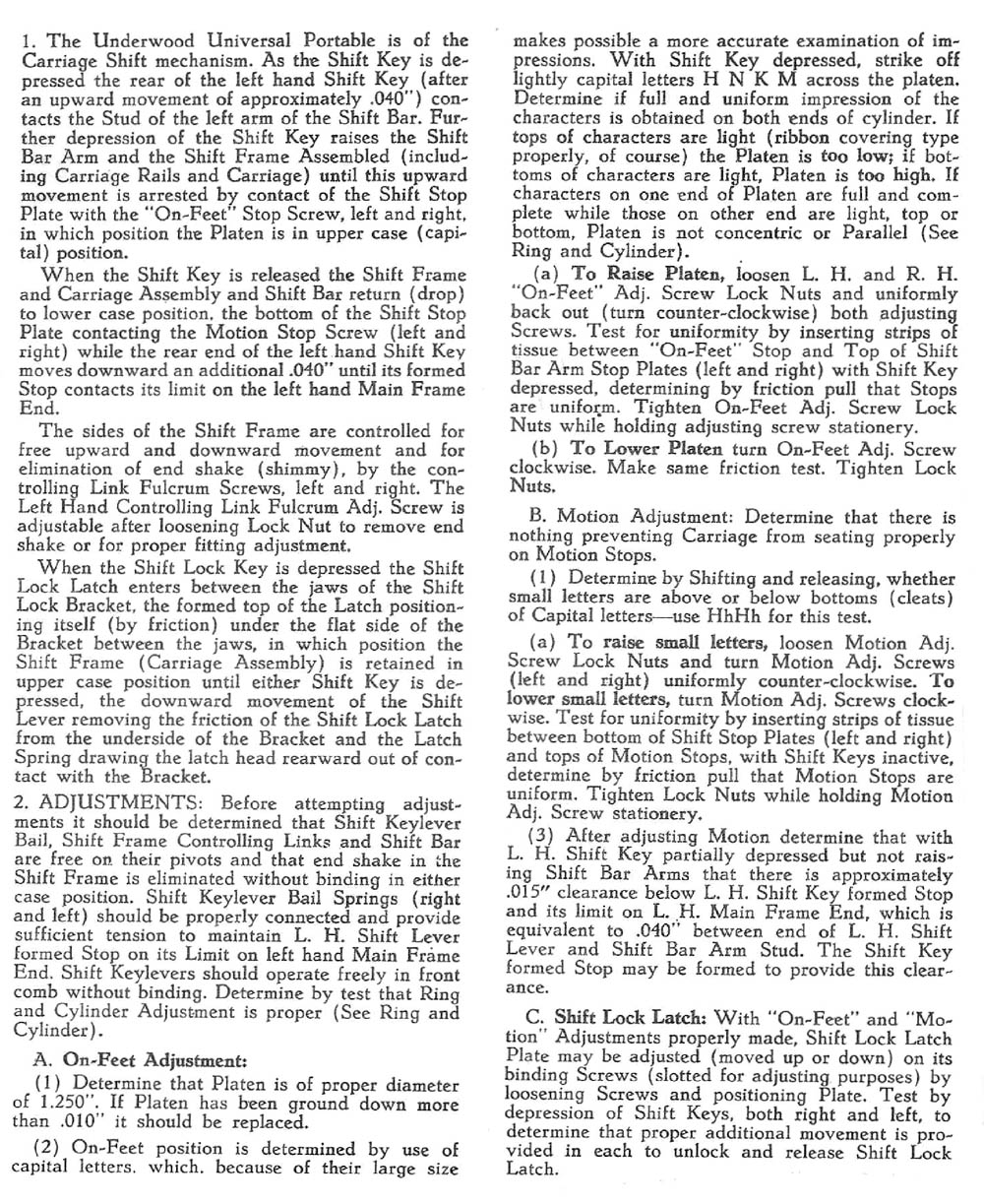

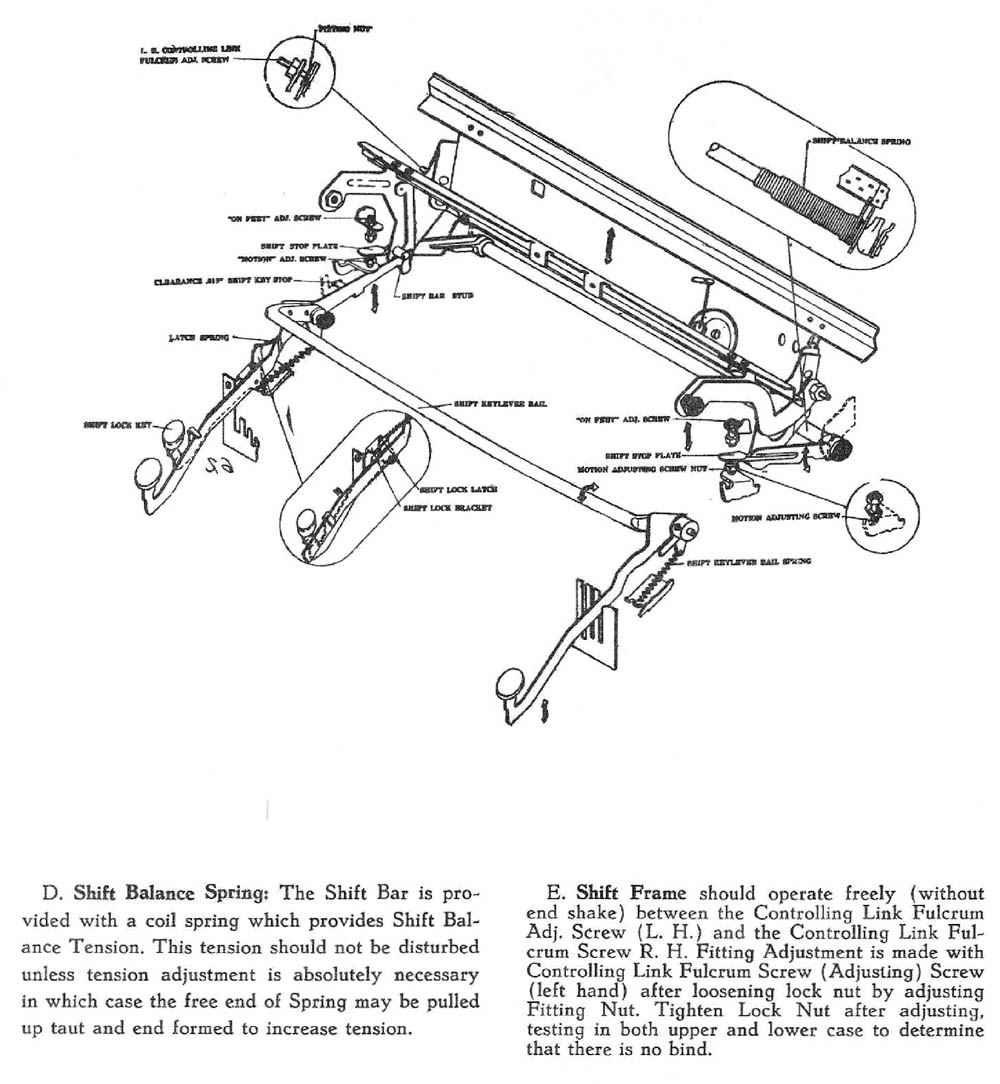

Motion and Shift Mechanism
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V2-5_006.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V2-5_007.jpg)

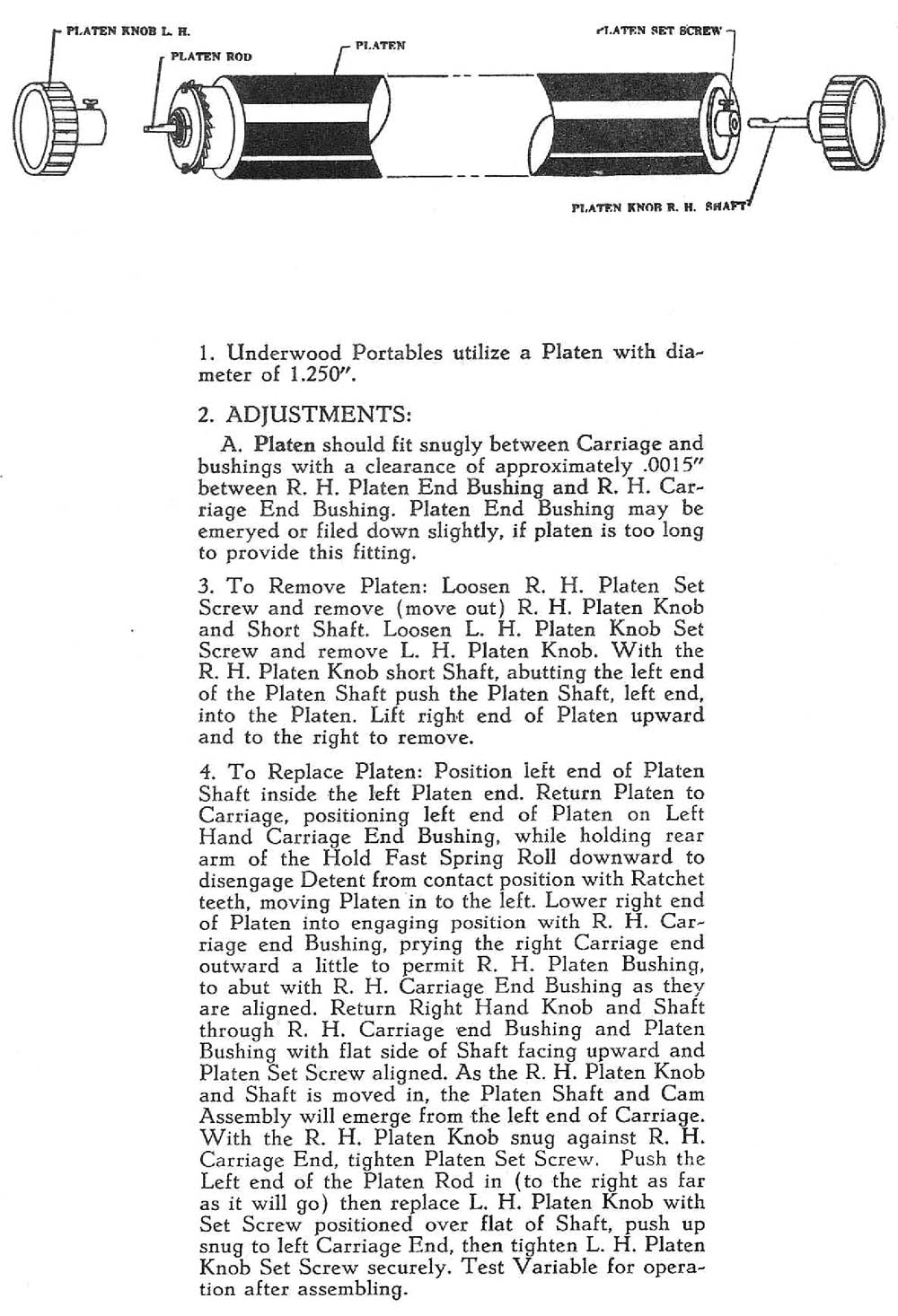

Platen
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V2-5_008.jpg)

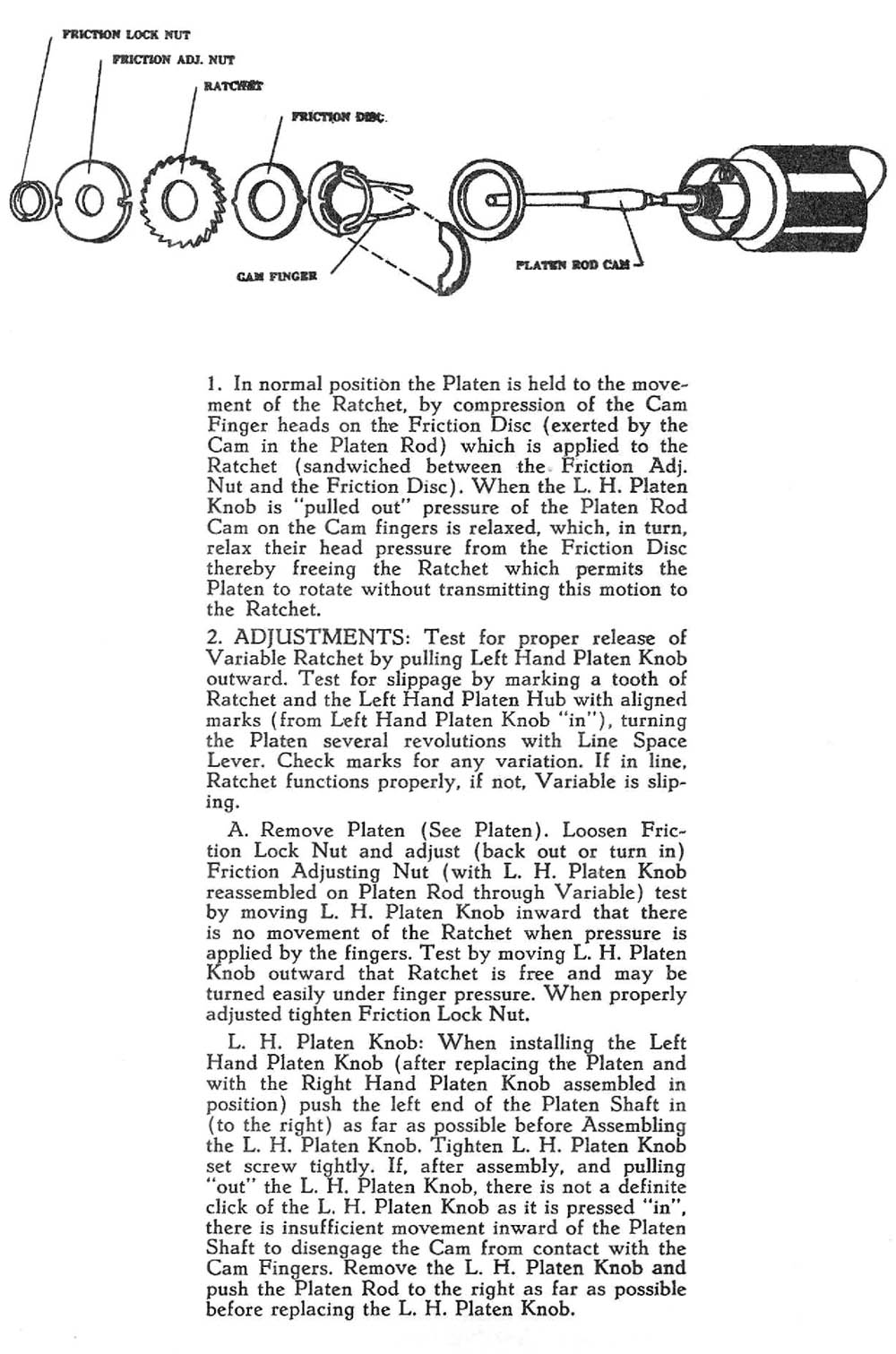

Variable
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V2-5_009.jpg)

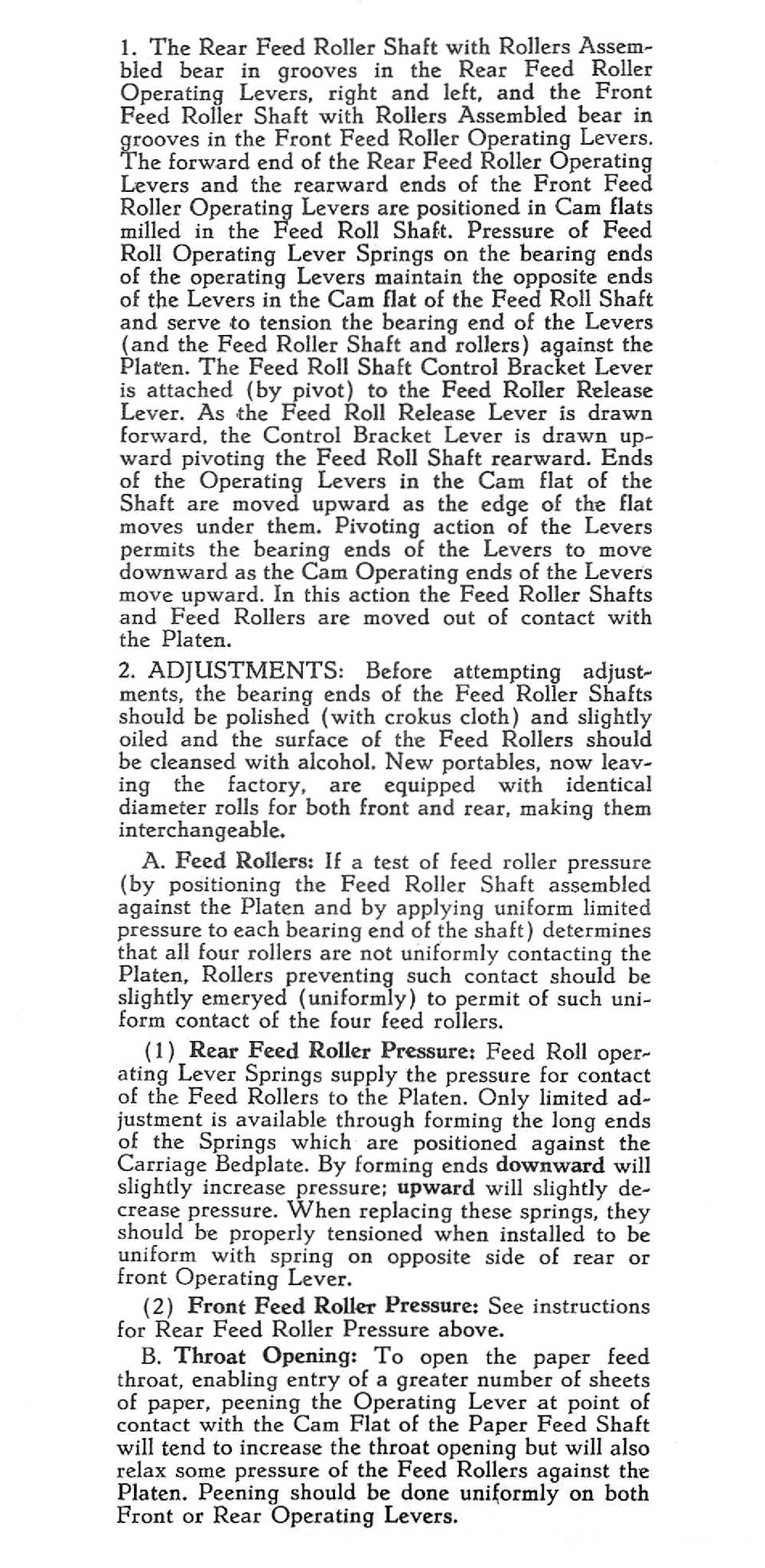

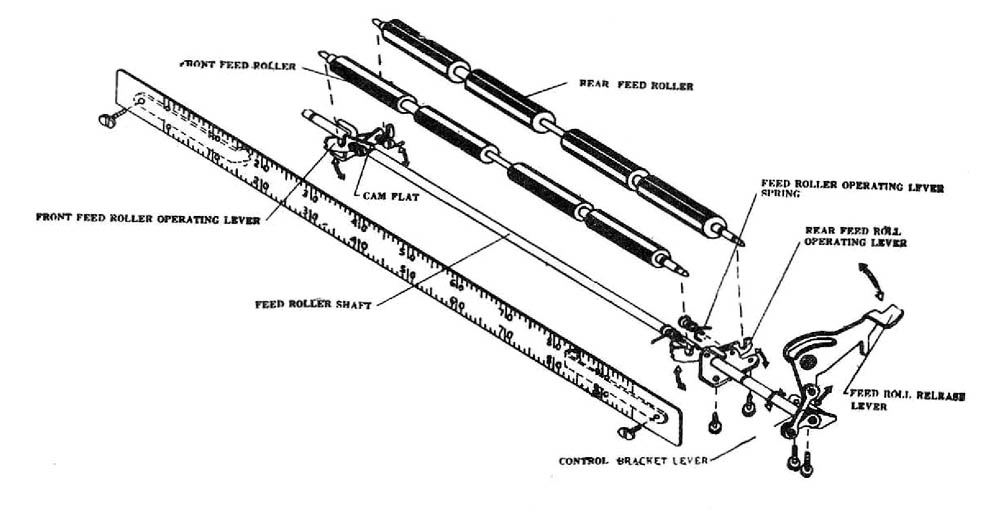

Paper Feed
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V2-5_010.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V2-5_011.jpg)

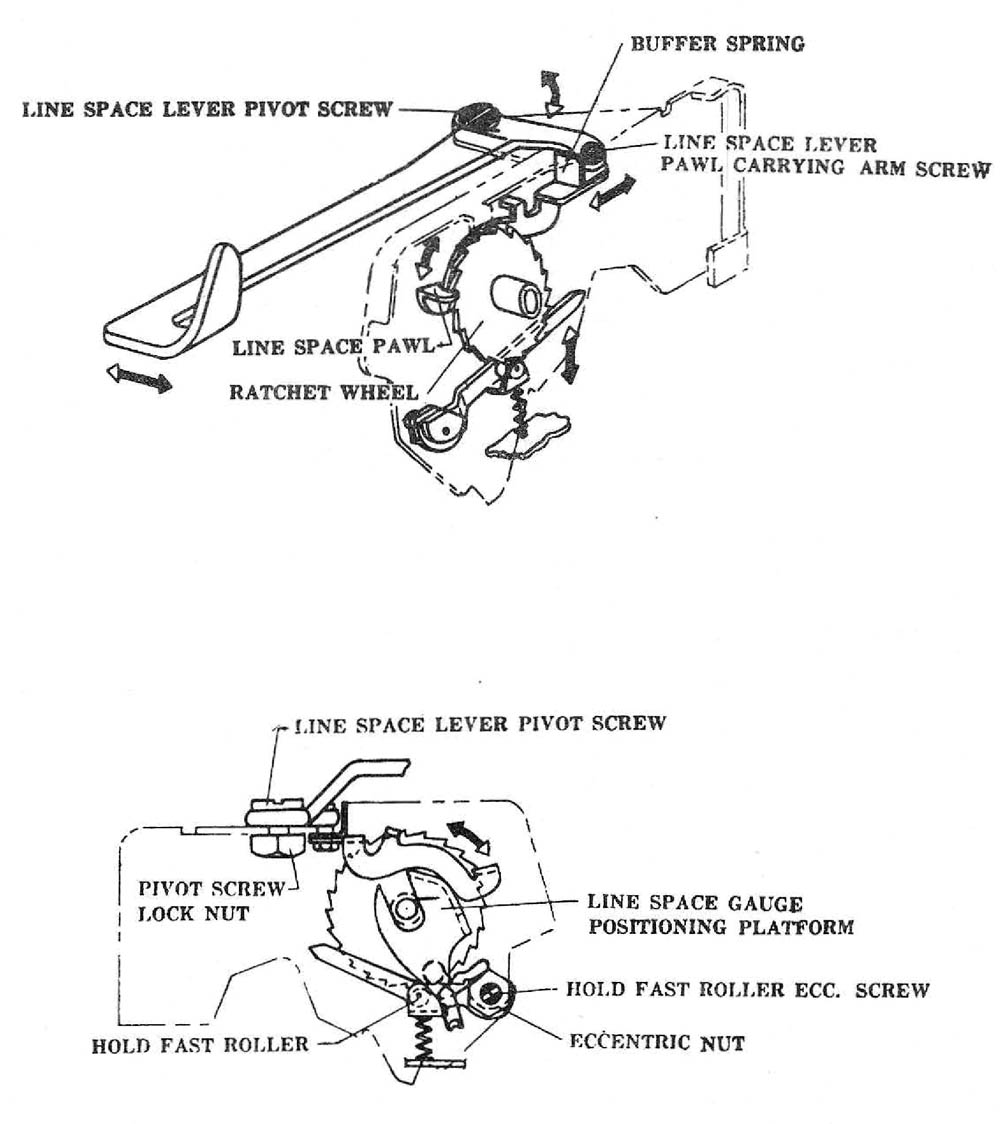

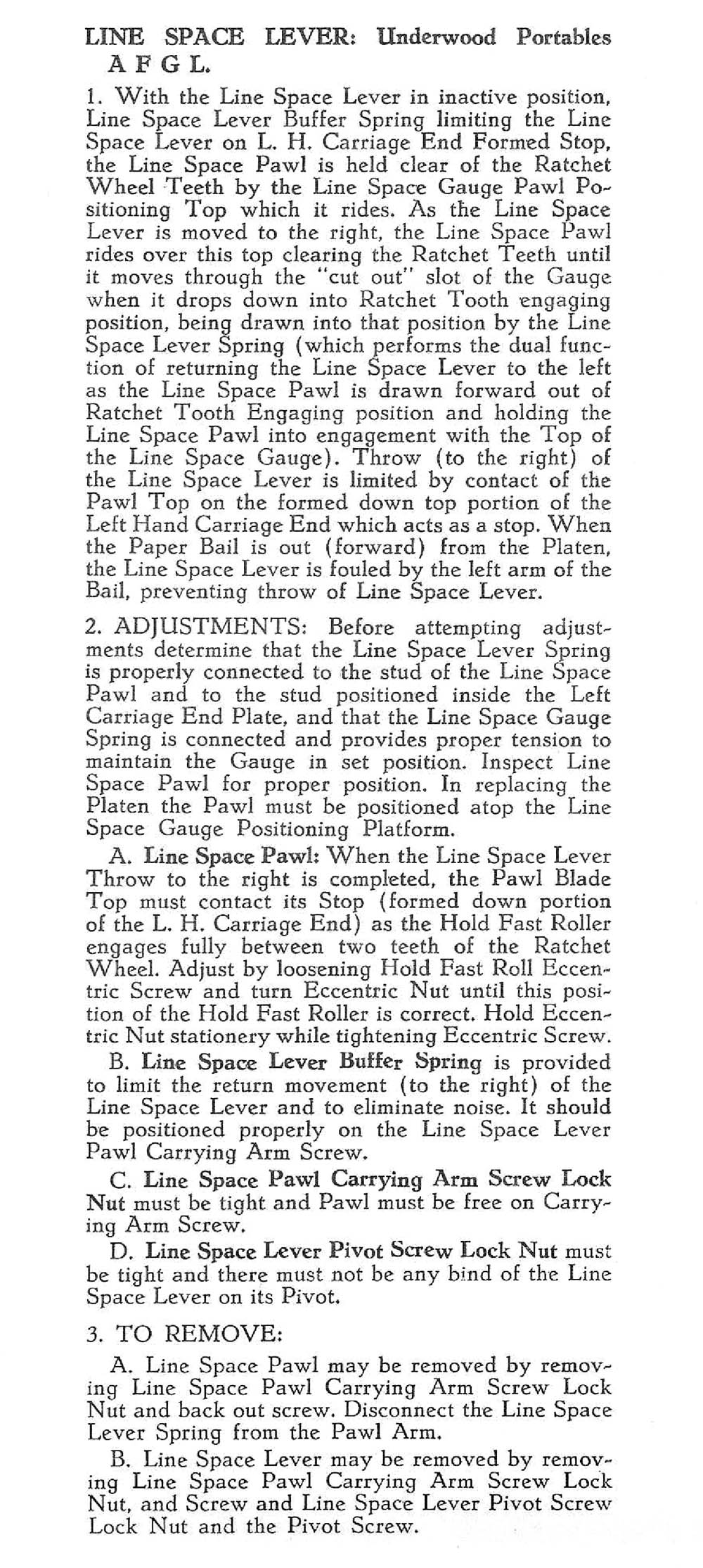

Line Space Lever
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V2-5_012.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V2-5_013.jpg)

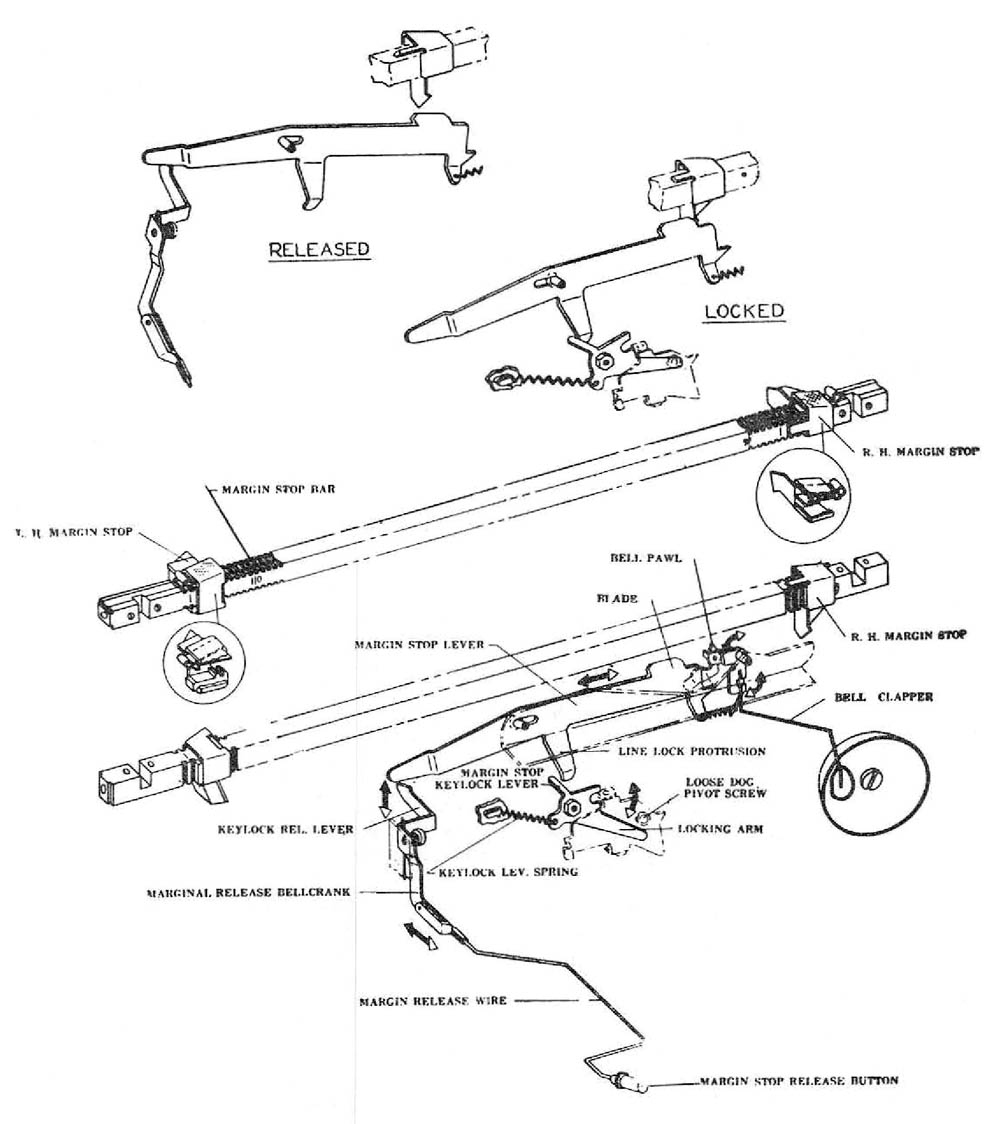

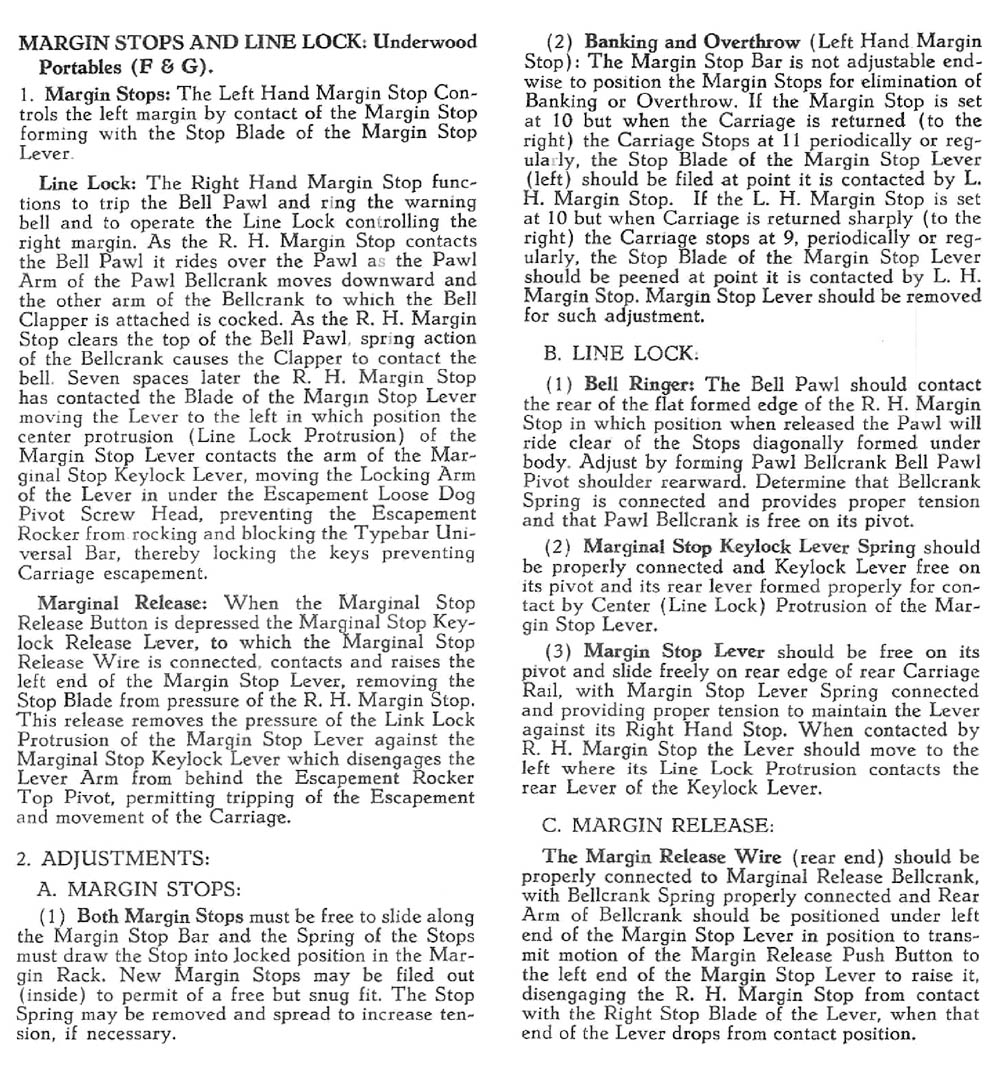

Margin Stops and Line Lock
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V2-5_014.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V2-5_015.jpg)

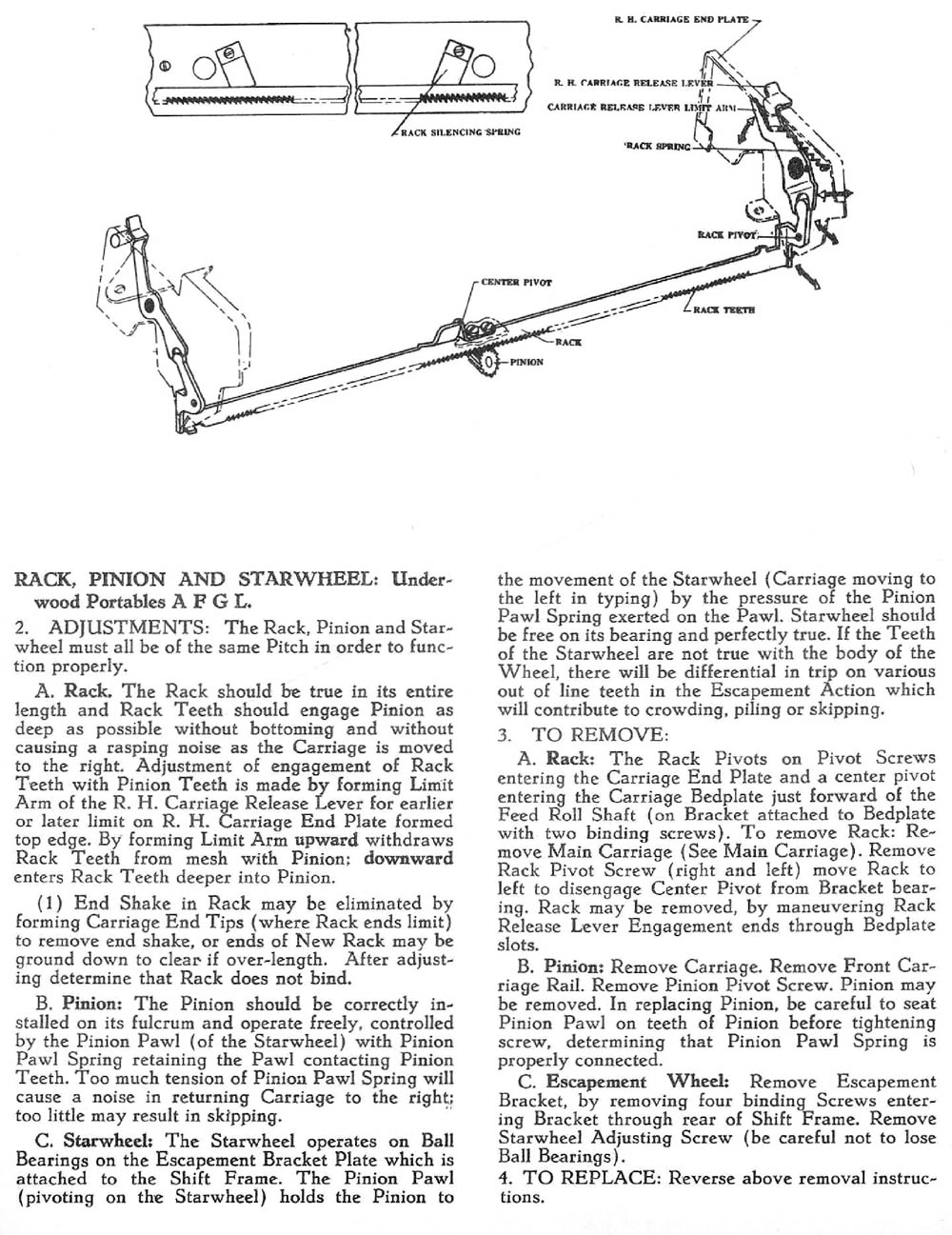

Rack, Pinion and Starwheel
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V2-5_016.jpg)

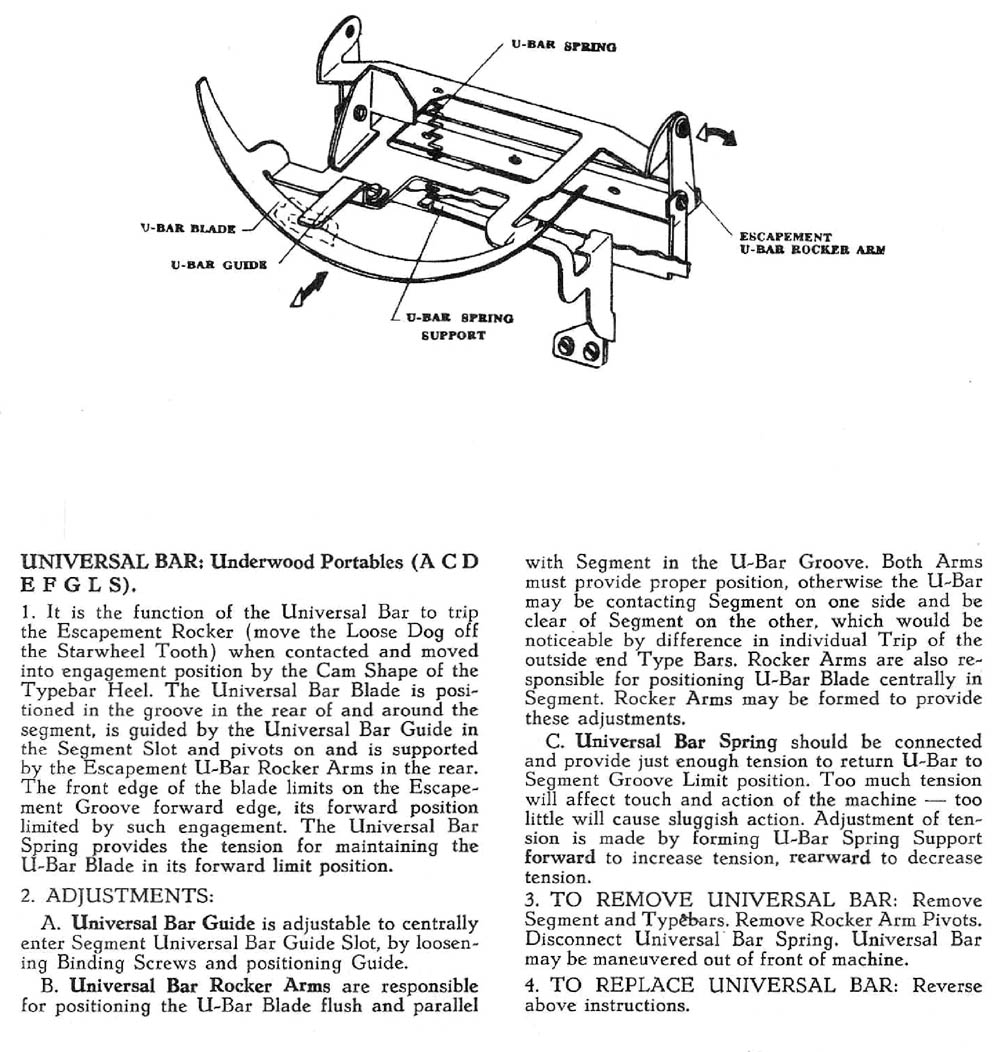

Universal Bar
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V2-5_017.jpg)

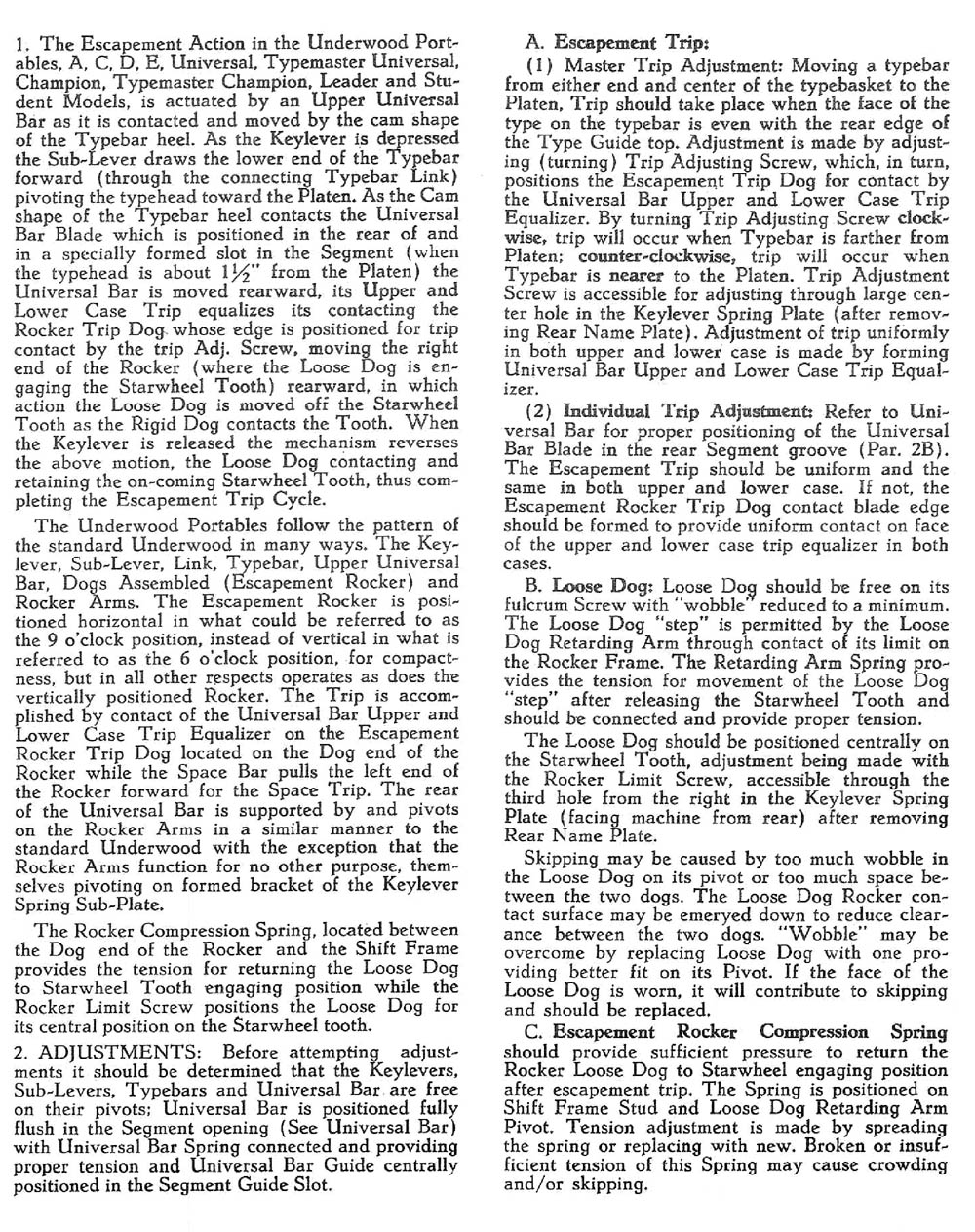

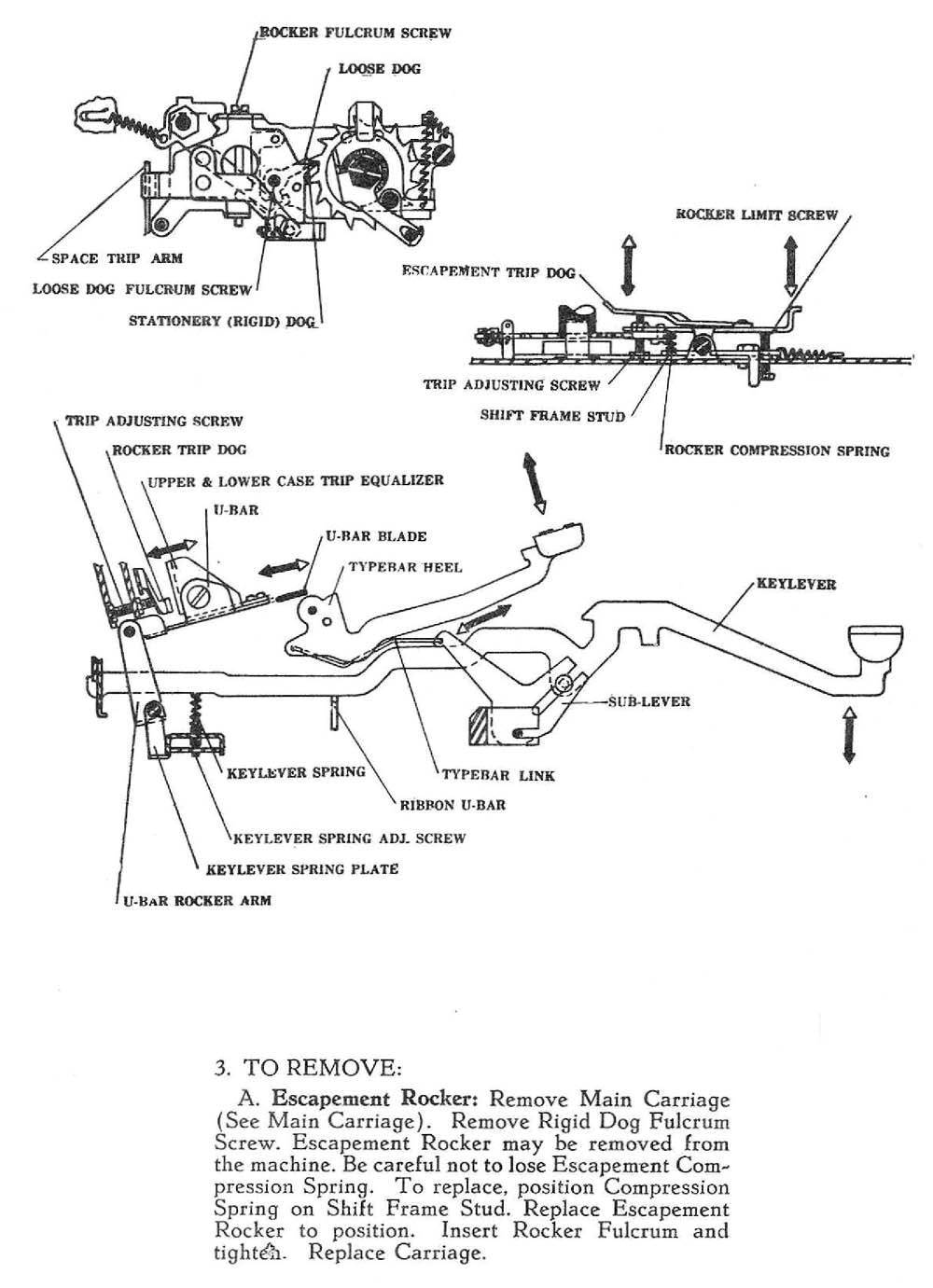

Escapement Action
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V2-5_018.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V2-5_019.jpg)

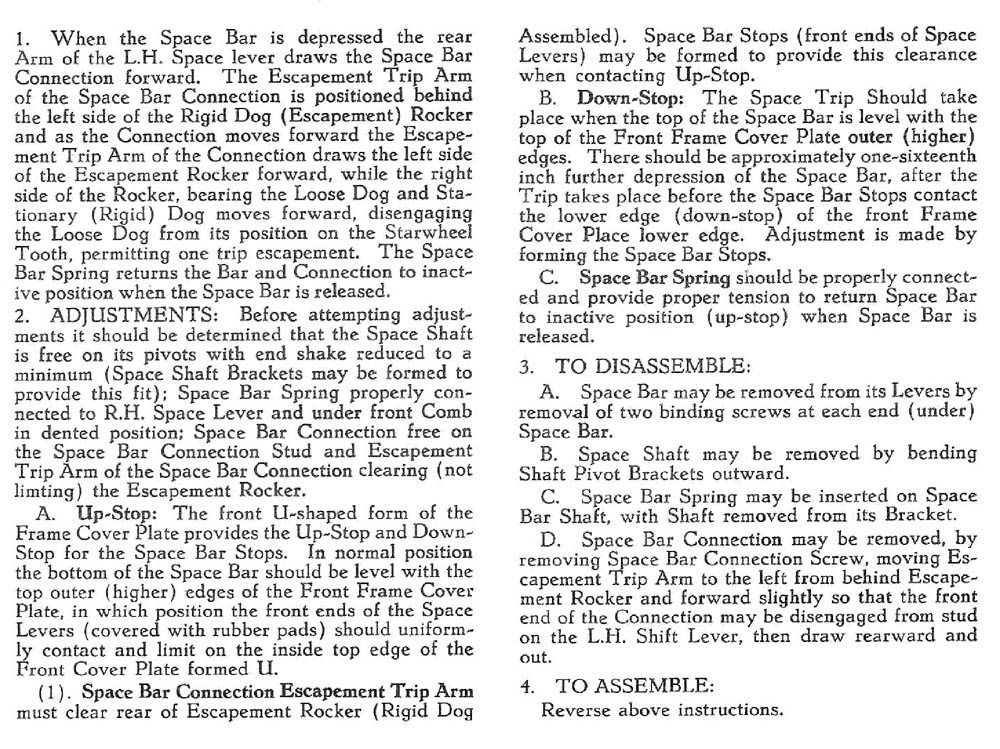

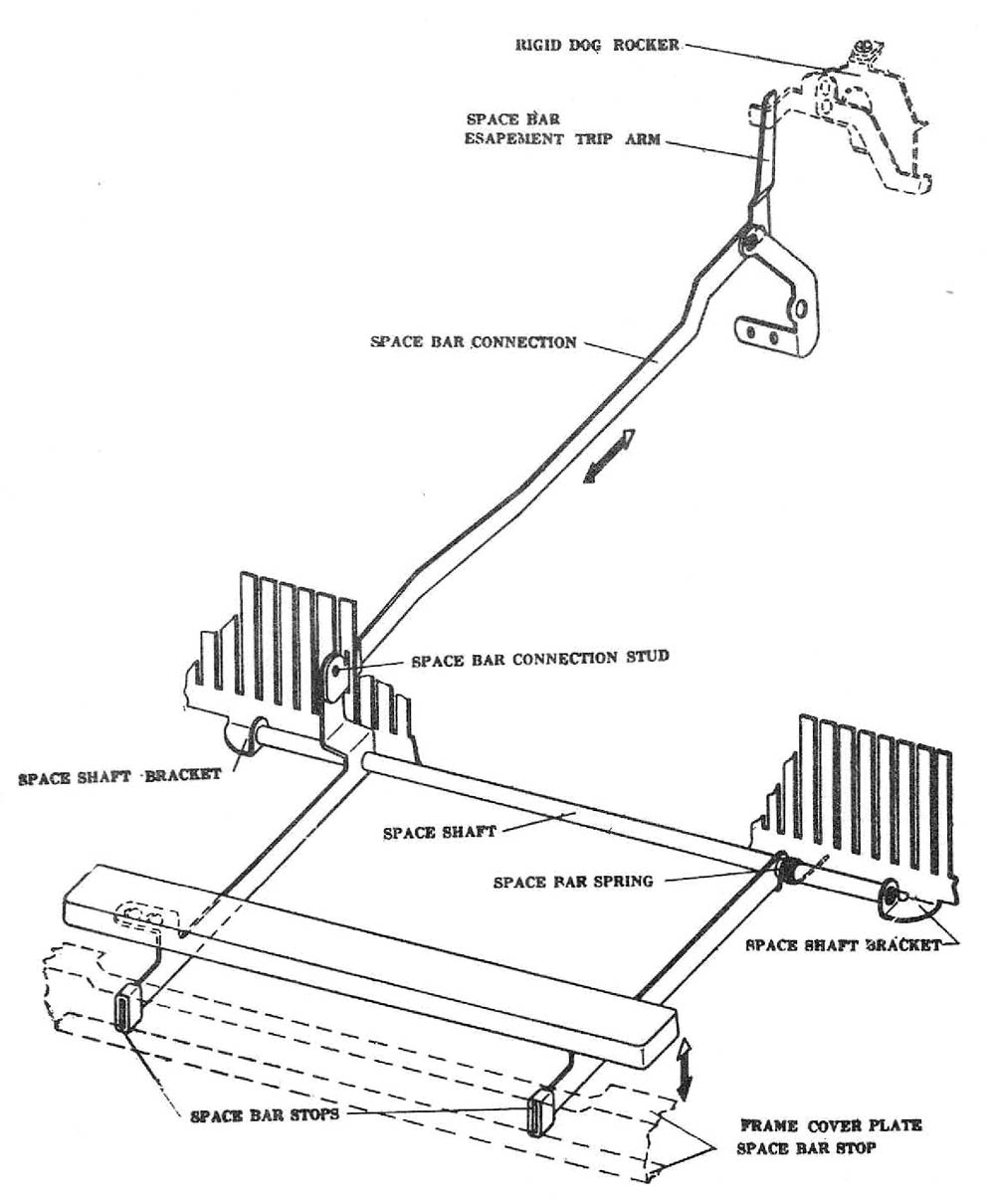

Space Bar
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V2-5_020.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V2-5_021.jpg)

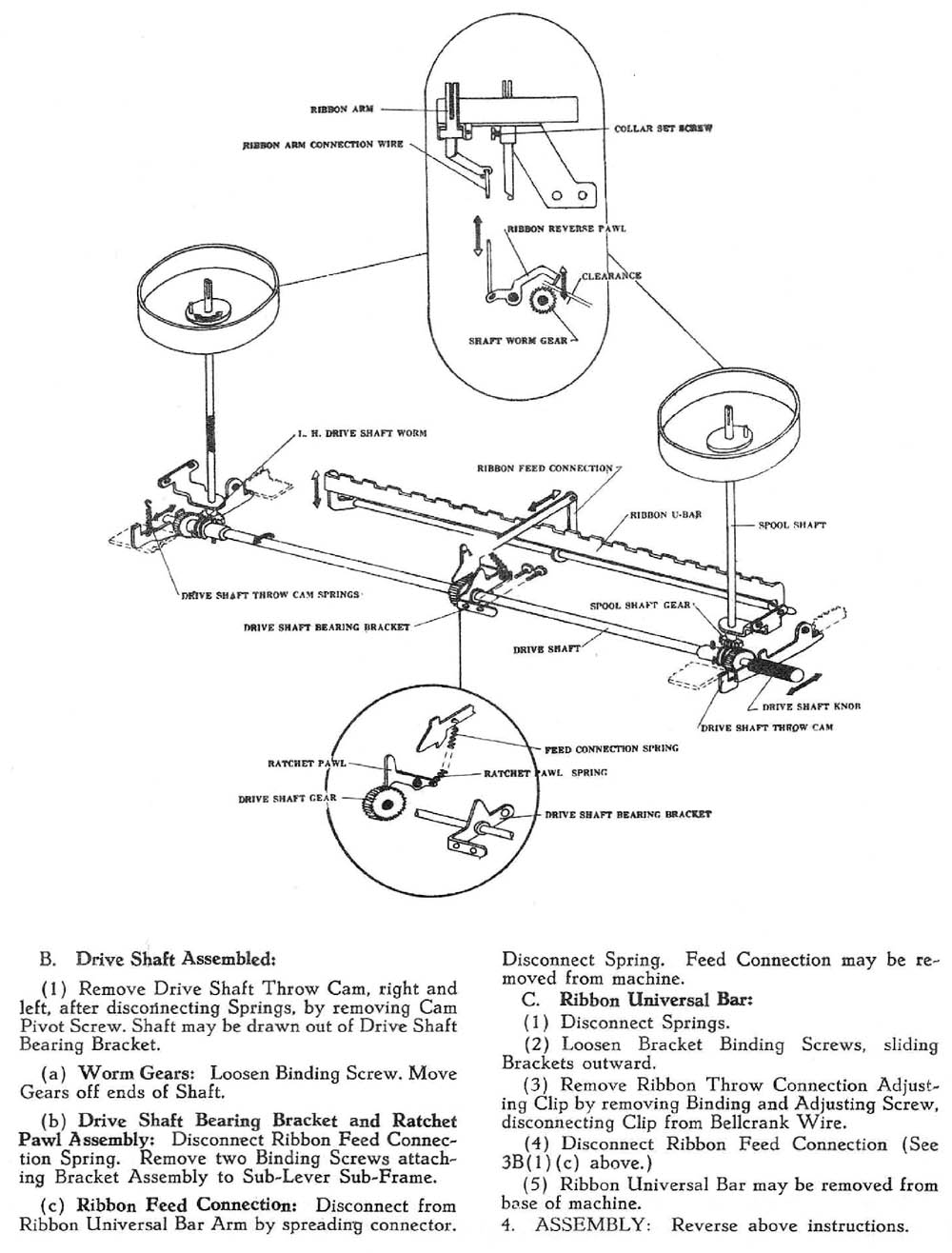

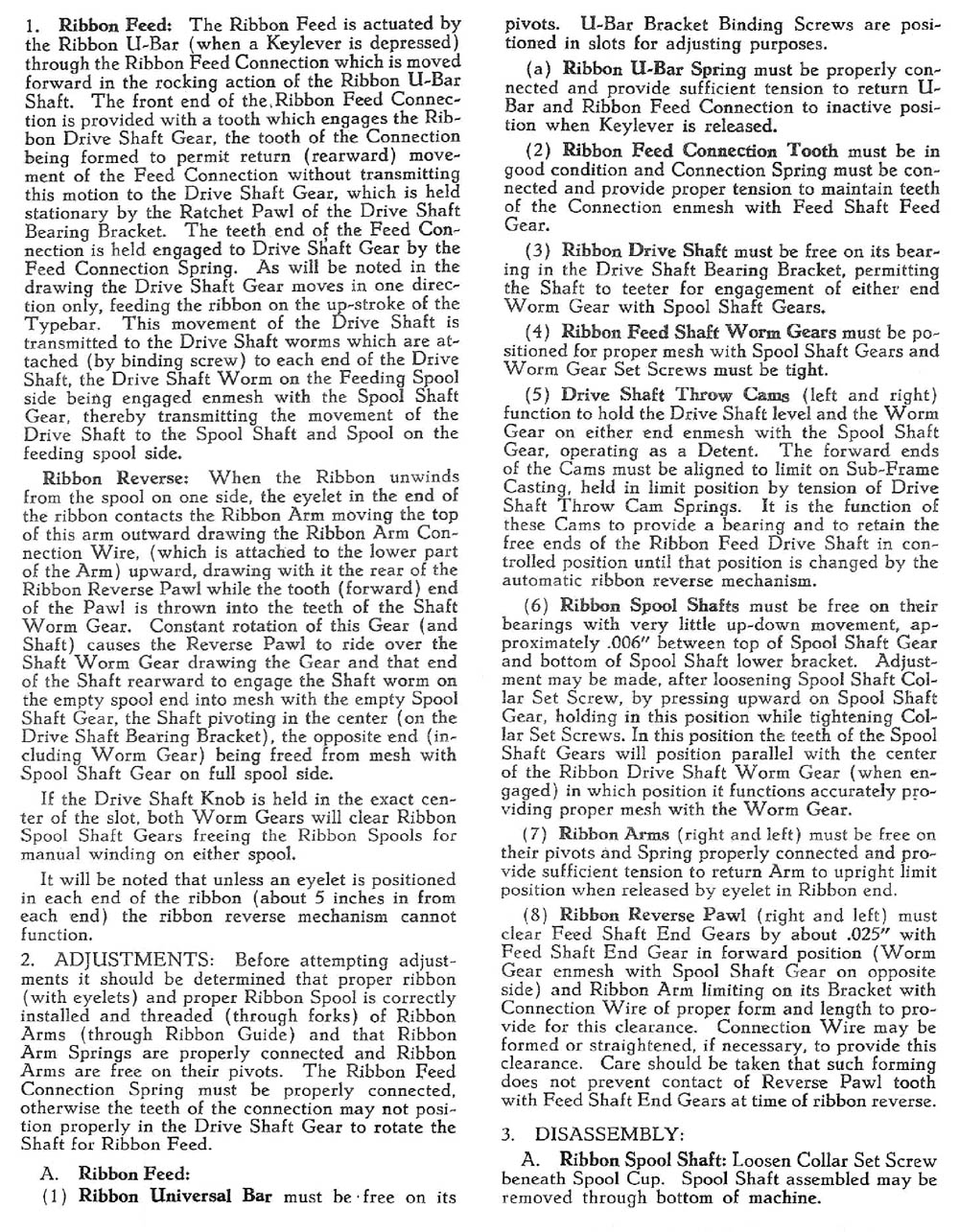

Ribbon Feed
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V2-5_022.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V2-5_023.jpg)

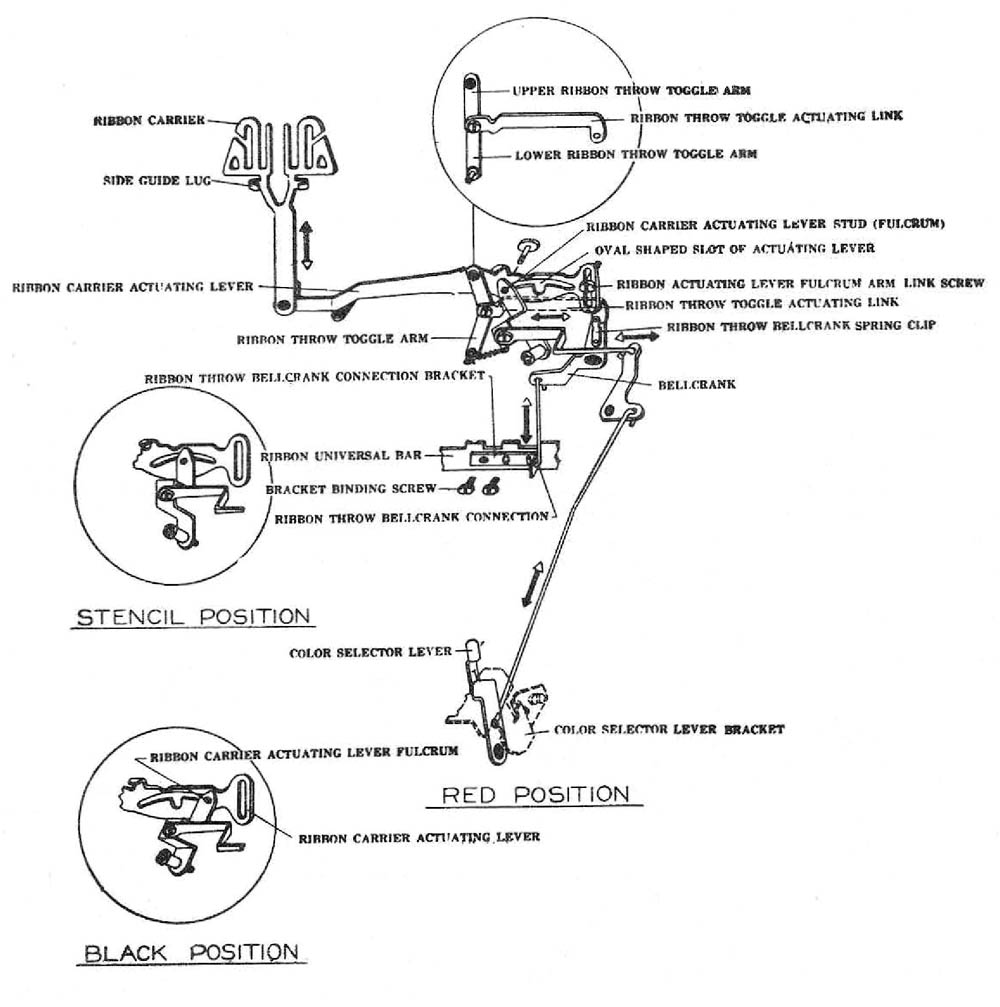

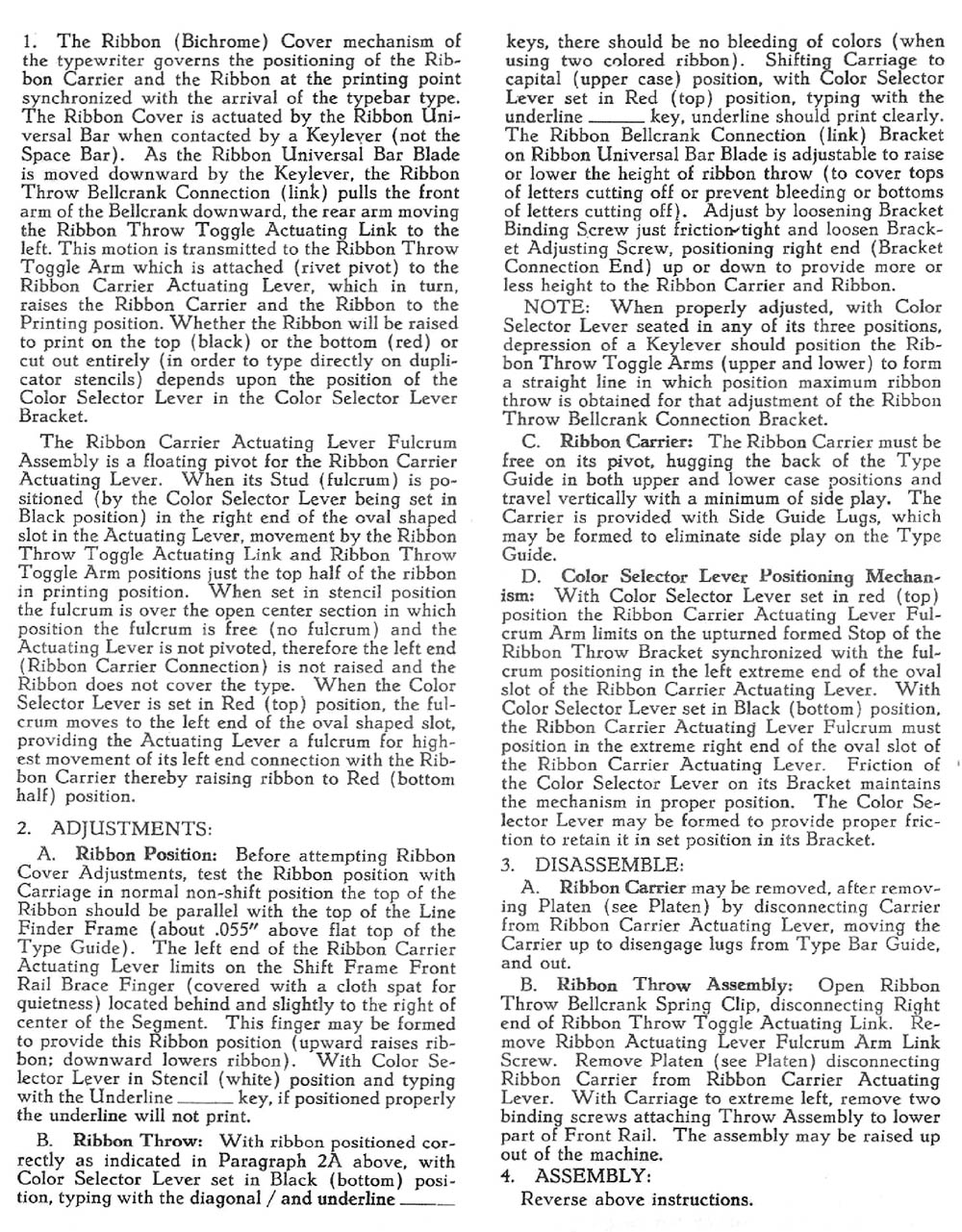

Ribbon Bichrome
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V2-5_024.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V2-5_025.jpg)

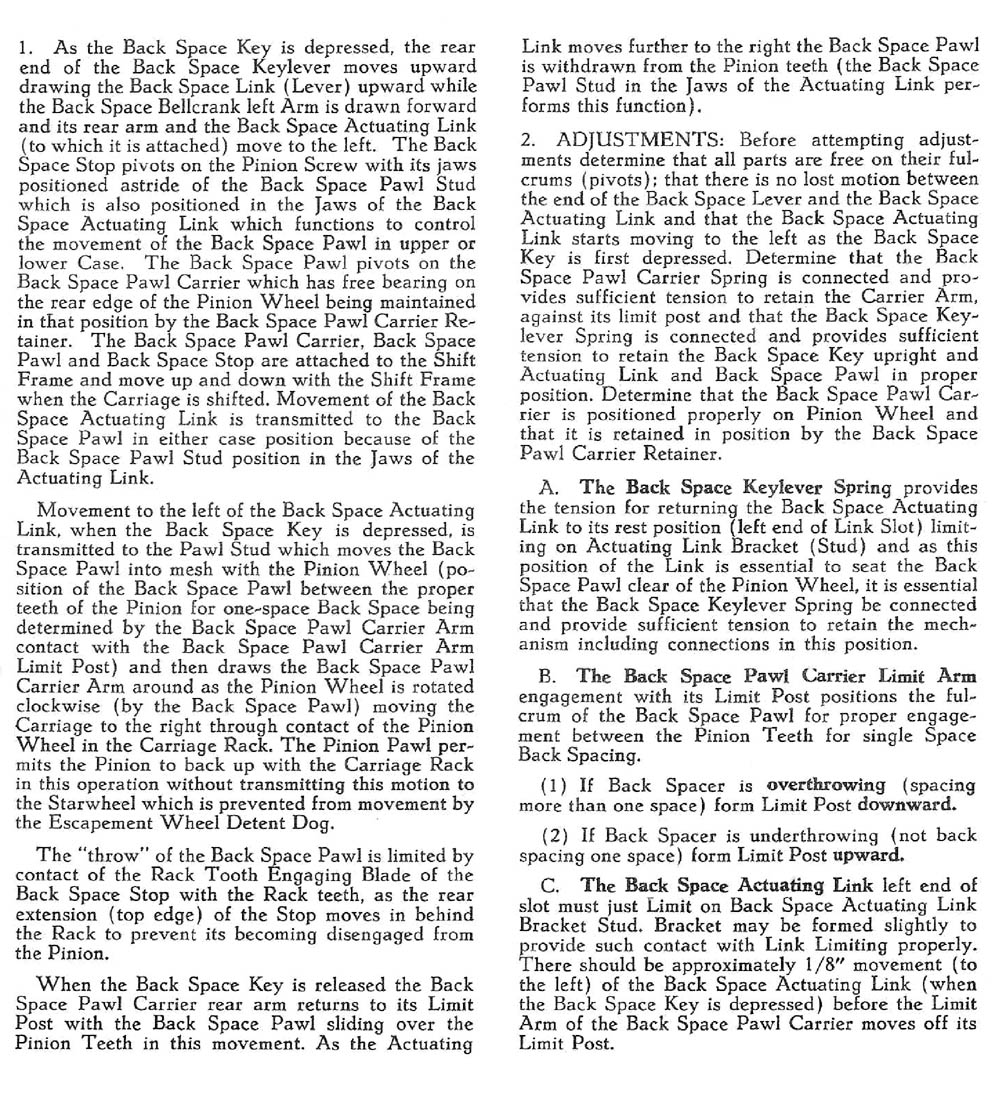

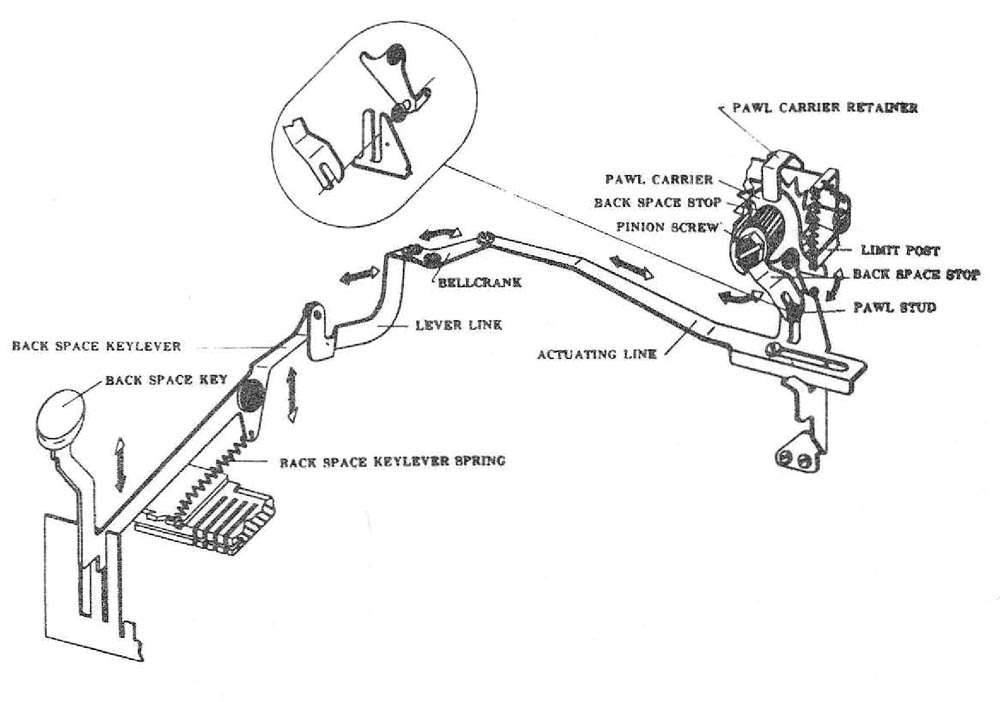

Back Spacer
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V2-5_026.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V2-5_027.jpg)

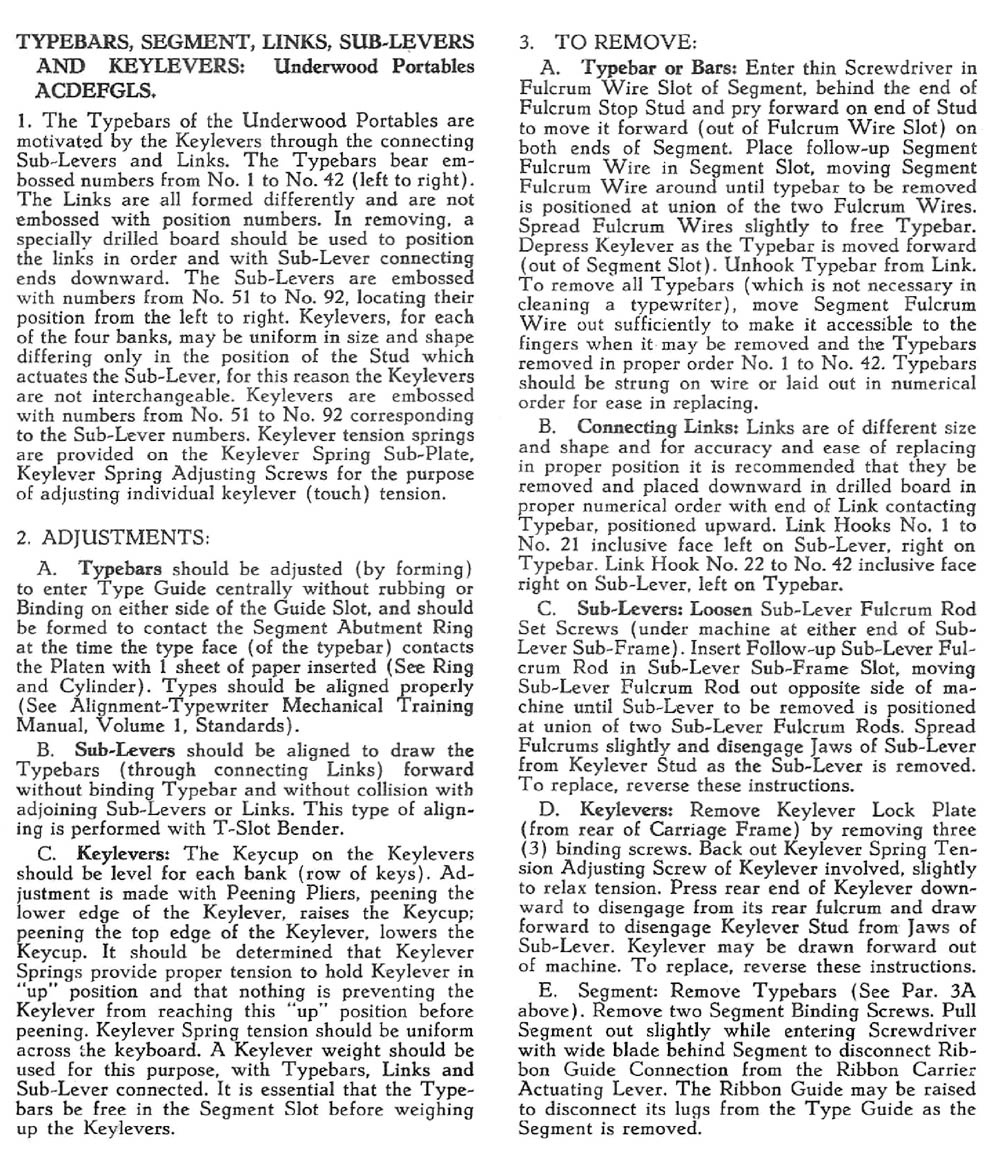

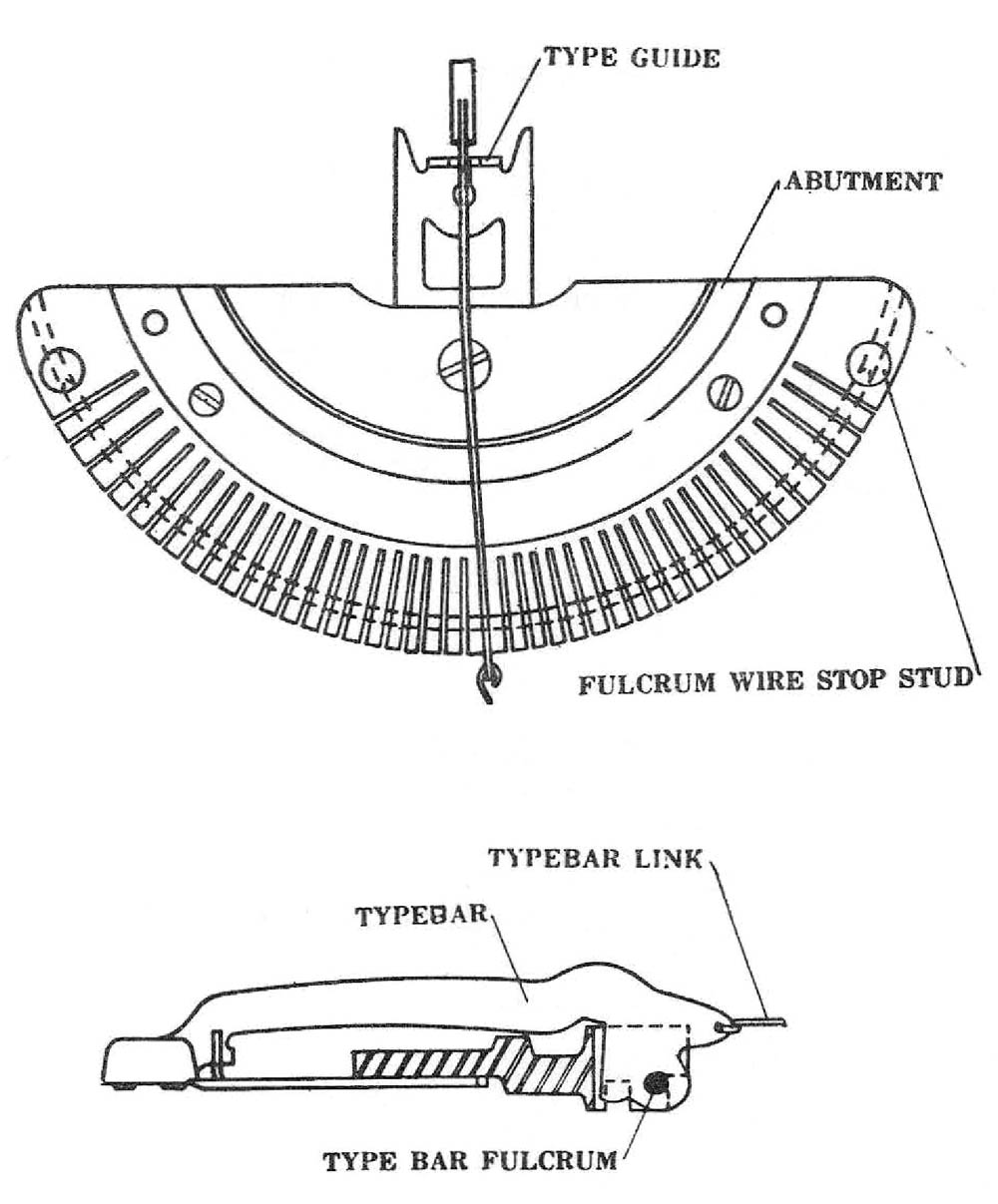

Typebars
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V2-5_028.jpg)
![](images/manuals/1945-AMES-OAMI-MechanicalTrainingMan/1945-AMES-OAMI-V2-5_029.jpg)
